Dengan peningkatan terus menerus dari mekanisasi pertanian, pemetik kapas adalah peralatan utama untuk pemanenan kapas, dan kinerja serta keandalannya secara langsung mempengaruhi manfaat industri kapas. Artikel ini akan sangat mengeksplorasi solusi aplikasi inovatif dari pompa tertutup piston aksial serial A4VG A4VG dalam sistem hidrolik pemetik kapas, dan menganalisis karakteristik teknis mereka, keunggulan konfigurasi sistem, dan efek aplikasi aktual. Mulai dari karakteristik lingkungan kerja pemetik kapas, artikel ini akan menguraikan bagaimana pompa piston aksial hidrolik A4VG memenuhi persyaratan ganda pemetik kapas untuk tekanan tinggi, aliran besar, respons cepat, penghematan energi dan perlindungan lingkungan, dan memperkenalkan solusi konfigurasi yang dioptimalkan dalam sistem perjalanan perjalanan dan sistem kerja kepala pemetik kapas. Pada saat yang sama, kami juga akan mengeksplorasi bagaimana teknologi kontrol cerdas pompa A4VG dapat meningkatkan tingkat otomatisasi pemetik kapas, serta titik -titik utama pemeliharaan, untuk memberikan referensi teknis yang komprehensif untuk perancang kapas pemetik dan insinyur pemeliharaan.
Persyaratan dan tantangan khusus sistem hidrolik pemetik kapas
Sebagai tanaman kas penting di dunia, pemanenan kapas mekanis telah menjadi tren yang tak terhindarkan dalam pengembangan pertanian modern. Sebagai basis produksi kapas terbesar di Cina, output Xinjiang mencapai 5 juta ton pada tahun 2019, dan metode pengambilan kapas manual tradisional tidak dapat lagi memenuhi kebutuhan penanaman skala besar. Sebagai peralatan inti untuk pemanenan kapas, sistem hidrolik pemetik kapas menghadapi lingkungan kerja yang sangat keras dan persyaratan kinerja. Persyaratan khusus ini menimbulkan tantangan teknis yang sangat tinggi untuk pompa piston aksial hidrolik.
Lingkungan kerja yang ekstrem adalah tantangan utama yang dihadapi oleh sistem hidrolik pemetik kapas. Musim pemanenan kapas biasanya terkonsentrasi pada bulan September dan Oktober, dan periode jendela panen hanya sekitar satu setengah bulan. Setelah kapas lembab karena curah hujan, ia akan secara langsung mempengaruhi kualitas dan harga jual kapas. Tekanan waktu ini mengharuskan pemetik kapas untuk bekerja terus menerus siang dan malam, dan kegagalan mekanis apa pun akan menyebabkan kerugian ekonomi yang sangat besar. Pada saat yang sama, pemetik kapas bekerja di lingkungan yang berdebu, dan suhu kerja berubah secara dramatis (dari suhu rendah di pagi hari hingga suhu tinggi pada siang hari). Selain itu, kondisi iklim kering dan debu yang unik di Xinjiang mengedepankan persyaratan yang sangat tinggi pada kinerja penyegelan dan disipasi panas dari sistem hidrolik.
Karakteristik beban kerja pemetik kapas juga merupakan tes yang parah pada sistem hidrolik. Pemetik kapas modern biasanya menimbang lusinan ton dan perlu sering memulai, berhenti, berbalik dan memanjat saat bekerja di ladang kapas. Kondisi kerja ini menciptakan beban dampak yang sangat besar pada sistem perjalanan perjalanan. Sistem kerja kepala pengambilan kapas menghadapi perubahan beban yang lebih kompleks: kepadatan tanaman kapas yang tidak merata, puing-puing keras sesekali, dan gerak bolak-balik berkecepatan tinggi dari jari-jari pengambilan kapas akan menyebabkan fluktuasi tekanan drastis dalam sistem hidrolik. Sistem pompa pengukuran tradisional tidak efisien dalam kondisi beban variabel tersebut, dengan kehilangan energi yang parah dan kesulitan dalam memberikan output daya yang halus.
Dari perspektif arsitektur sistem, sistem hidrolik pemetik kapas biasanya perlu memenuhi berbagai persyaratan fungsional secara bersamaan: sistem perjalanan perjalanan membutuhkan regulasi kecepatan tanpa langkah luas dan kontrol yang tepat; Sistem kerja pemetik kapas membutuhkan pasokan aliran besar yang stabil; dan sistem tambahan seperti kemudi dan kipas memiliki persyaratan tinggi untuk kecepatan respons. Persyaratan integrasi multi-fungsional ini membuat desain sistem hidrolik sangat kompleks, dan distribusi energi dan pencocokan tekanan antara subsistem menjadi masalah utama.
Efisiensi energi dan tekanan lingkungan juga merupakan faktor yang harus dipertimbangkan dalam desain pemetik kapas modern. Dengan kenaikan harga bahan bakar dan pengetatan peraturan emisi, bagaimana mengurangi kehilangan energi sistem hidrolik dan meningkatkan efisiensi keseluruhan telah menjadi fokus produsen peralatan. Studi telah menunjukkan bahwa tingkat pemanfaatan energi dari sistem pompa kuantitatif tradisional pada pemetik kapas seringkali kurang dari 40%, dan sebagian besar energi terbuang dalam bentuk panas, yang tidak hanya meningkatkan konsumsi bahan bakar, tetapi juga menyebabkan suhu sistem naik dan mempercepat penuaan segel.
Menanggapi tantangan -tantangan ini, pompa tertutup piston aksial seri A4VG Series telah menjadi pilihan ideal untuk sistem hidrolik pemetik kapas dengan tekanan tinggi, aliran besar, variabel tanpa langkah, respons cepat dan efisiensi tinggi dan penghematan energi. Serangkaian pompa ini mengadopsi struktur variabel piston aksial pelat swash, yang dirancang khusus untuk transmisi hidrostatik loop tertutup. Aliran sebanding dengan kecepatan drive dan perpindahan dan dapat disesuaikan tanpa langkah. Tekanan kerja maksimumnya dapat mencapai 40MPA, tekanan puncaknya adalah 45mpa, rentang perpindahan mencakup 28-250ml/r, dan rentang kecepatan adalah 2400-4250R/menit, yang sepenuhnya dapat memenuhi kebutuhan daya berbagai kondisi kerja pemetik kapas.
Dalam bab -bab berikut, kami akan menganalisis fitur teknis dari pompa piston aksial hidrolik A4VG secara rinci, dan menjelaskan skema konfigurasi yang dioptimalkan dalam sistem perjalanan dan sistem kerja kapas pemetik, menunjukkan bagaimana teknologi hidrolik canggih ini dapat memberikan solusi daya yang andal dan efisien untuk pemetik kapas modern.
Fitur teknis pompa variabel piston aksial A4VG
Sebagai pompa perpindahan variabel piston pelat piston berkinerja tinggi, seri A4VG Rexroth mewakili tingkat lanjutan teknologi transmisi hidrolik untuk mesin konstruksi saat ini. Konsep desainnya yang unik dan proses pembuatan yang indah membuatnya sangat cocok untuk aplikasi dalam kondisi kerja yang keras seperti pemetik kapas. Pemahaman yang mendalam tentang karakteristik teknis dari pompa piston aksial hidrolik ini sangat penting untuk mengoptimalkan desain sistem hidrolik pemetik kapas.
Desain struktural yang inovatif adalah keuntungan inti dari pompa seri A4VG. Pompa mengadopsi desain perumahan integral dengan pompa pengisian daya bawaan, struktur kompak dan lebih sedikit bagian penyegelan, yang tidak hanya mengurangi bobot tetapi juga secara signifikan meningkatkan rasio daya-terhadap-berat. Blok katup terintegrasi yang dikonfigurasi di bagian belakang rumah pompa mengintegrasikan semua modul fungsi kontrol yang diperlukan untuk sistem tertutup, termasuk katup pelepas tekanan tinggi, katup satu arah, katup cut-off tekanan, sirkuit kontrol sudut pelat swash dan sirkuit kontrol tekanan pengisian minyak. Desain yang sangat terintegrasi ini sangat menyederhanakan tata letak pipa sistem, mengurangi potensi titik kebocoran dan meningkatkan keandalan sistem. Perlu disebutkan bahwa sepasang pelat swash rolling dari pompa A4VG mengadopsi desain bantalan rol sudut kerucut besar, yang memiliki kapasitas penahan beban aksial yang kuat dan masa pakai layanan yang sangat meningkatkan. Desain daya tahan ini sangat penting untuk peralatan seperti pemetik kapas yang perlu beroperasi terus menerus untuk waktu yang lama.
Teknologi kontrol variabel canggih memungkinkan pompa A4VG untuk secara fleksibel beradaptasi dengan berbagai kondisi kerja pemetik kapas. Serangkaian pompa ini menawarkan berbagai opsi kontrol, termasuk variabel hidrolik HD, servo manual kontrol hidrolik HW, kontrol hidrolik DA terkait kecepatan, kontrol hidrolik DG, dan EZ, kontrol listrik EP. Dalam aplikasi pemetik kapas, kontrol proporsional elektrik EP secara umum digunakan. Ini dapat secara akurat menyesuaikan perpindahan pompa melalui sinyal listrik untuk mencapai integrasi tanpa batas dengan sistem kontrol kendaraan. Regulator daya pompa A4VG mengadopsi mekanisme penyesuaian hiperbolik berdasarkan prinsip keseimbangan torsi, yang menggantikan metode penyesuaian pegas tradisional dan secara teoritis menghilangkan kehilangan daya. Desain ini tidak hanya meningkatkan efisiensi pemanfaatan energi, tetapi juga membuat respons variabel lebih cepat dan lebih halus, yang sangat cocok untuk perubahan kecepatan sering dari sistem perjalanan pemetik kapas.
Karakteristik tekanan dan aliran yang sangat baik adalah fitur penting lain dari pompa A4VG. Tekanan kerja terukur dari serangkaian pompa ini dapat mencapai 40MPA, tekanan puncak dapat mencapai 45MPA, dan rentang perpindahan dari 28ml/r hingga 250ml/r. Seri A4VG40 yang ditingkatkan telah meningkatkan level tekanan ke tekanan puncak 500 bar, dengan kinerja yang lebih kuat. Berbagai macam parameter operasi memungkinkan desainer untuk memilih model secara fleksibel berdasarkan kebutuhan daya dari berbagai jenis pemetik kapas. Laju aliran pompa A4VG sebanding dengan kecepatan mengemudi dan perpindahan dan dapat disesuaikan tanpa langkah. Ketika sudut pelat swash nol, laju aliran output juga nol. Ketika sudut pelat swash meningkat, laju aliran dapat meningkat dengan mantap ke nilai maksimum. Fitur ini memungkinkan pemetik kapas untuk mencapai perubahan kecepatan tanpa langkah dari stasioner ke kecepatan operasi maksimum, sangat meningkatkan kenyamanan operator dan efisiensi kerja.
Berbagai mekanisme perlindungan keselamatan memastikan pengoperasian pompa A4VG yang andal di bawah kondisi kerja pemetik kapas yang keras. Pompa dilengkapi dengan dua katup bantuan pada sisi oli bertekanan tinggi untuk melindungi sistem transmisi hidrostatik dari kelebihan beban. Katup relief ini juga berfungsi sebagai katup pengisian minyak untuk mencegah sistem menghisap udara. Katup cut-off tekanan bawaan dapat membatasi tekanan kerja maksimum sistem. Ketika tekanan mencapai nilai yang ditetapkan, katup cut-off akan mengubah sudut pelat swash untuk mengurangi perpindahan pompa, sehingga membatasi tekanan dari terus meningkat. Perlu dicatat bahwa tekanan yang ditetapkan dari katup pengaman biasanya 30 bar lebih tinggi dari katup cut-off. Desain yang dibedakan ini tidak hanya memastikan penghematan energi sistem selama operasi normal, tetapi juga memberikan margin perlindungan yang cukup untuk guncangan tekanan. Untuk aplikasi seperti pemetik kapas dengan perubahan beban drastis, perlindungan tekanan multi-level ini sangat penting.
Kinerja manajemen termal yang dioptimalkan memungkinkan pompa A4VG untuk memenuhi kebutuhan operasi kontinu jangka panjang dari pemetik kapas. Pompa tambahan bawaan pompa tidak hanya menyediakan pengisian minyak yang diperlukan untuk sistem tertutup, tetapi juga memandu sebagian minyak panas kembali ke tangki oli melalui katup pembilasan untuk mencapai pendinginan sistem terus menerus. Kisaran viskositas kerja pompa A4VG dirancang untuk menjadi 16-36mm²/s (pada suhu operasi), dan rentang viskositas pembatas adalah 5-1600mm²/s. Ini dapat beradaptasi dengan berbagai kondisi kerja dari -40 ℃ Mulai dingin hingga 115 ℃ suhu tinggi. Saat menggunakan segel poros fluororubber, suhu perumahan pompa dapat beradaptasi dengan kisaran -25 ℃ hingga +115 ℃; Di lingkungan suhu yang lebih rendah, segel poros karet nitril (dapat beradaptasi dengan -40 ℃ hingga +90 ℃) dapat dipilih. Adaptasi suhu yang luas ini memungkinkan pemetik kapas untuk bekerja dengan andal di lingkungan dengan perbedaan suhu yang besar antara siang dan malam di Xinjiang.
Konsep desain modular memberikan opsi konfigurasi yang sangat fleksibel untuk sistem hidrolik pemetik kapas. Pompa A4VG dapat dengan mudah dihubungkan secara seri dengan pompa tambahan untuk mekanisme kerja yang berbeda untuk mencapai respons cepat dari mekanisme kerja termasuk motor plunger MCR. Dalam aplikasi pemetik kapas, pompa variabel tekanan tinggi seri A4 sering digunakan bersamaan dengan motor variabel seri A6 untuk membentuk sistem drive perjalanan, yang sangat memperluas jangkauan regulasi kecepatan perjalanan hidrostatik; Sementara Sistem Kerja Pilihan Kapas dapat menggunakan pompa variabel tekanan menengah seri A10 dengan motor kuantitatif seri A2 untuk memastikan output stabil dari sistem pengambilan kapas. Kombinasi modular ini memungkinkan perancang sistem untuk memilih kombinasi komponen hidrolik yang paling cocok berdasarkan persyaratan fungsi yang berbeda, mengoptimalkan biaya keseluruhan sambil memastikan kinerja.
Tabel: Parameter teknis utama Rexroth A4VG Axial Piston Variable Pump
Kategori parameter
Indikator teknis
Keuntungan dari aplikasi pemetik kapas
Karakteristik tekanan
Tekanan Nilai 40MPA, tekanan puncak 45mpa (seri A4VG40 dapat mencapai 500bar)
Memenuhi persyaratan operasi beban berat dari pemetik kapas dan mengatasi beban dampak mendadak
Rentang perpindahan
28-250ml/r
Beradaptasi dengan kebutuhan pemetik kapas dengan tingkat daya yang berbeda
Rentang Kecepatan
2400-4250R/mnt
Langsung dicocokkan dengan mesin diesel, tidak diperlukan mekanisme reduksi tambahan
Metode kontrol
Kontrol Hidraulik HD, Manual Hidrolik HW, Kecepatan DA/DG Terkait, Kontrol Elektronik EZ/EP, dll.
Adaptasi yang fleksibel untuk berbagai persyaratan kontrol, otomatisasi yang mudah direalisasikan
Tekanan pengisian daya
EP/EZ/HW/HD Mode 20Bar, DA/DG MODE 25BAR (Saat N = 2000R/Min)
Pastikan pengoperasian sistem tertutup yang andal dan mencegah kavitasi
Suhu operasi
-40 ℃ hingga +115 ℃ (tergantung pada bahan penyegelan)
Beradaptasi dengan kondisi iklim ekstrem di Xinjiang
Fitur teknis dari pompa piston aksial hidrolik A4VG ini menjadikannya pilihan yang ideal untuk menyelesaikan tantangan sulit yang dihadapi oleh sistem hidrolik pemetik kapas. Di bawah ini kami akan secara khusus mengeksplorasi cara mengubah keunggulan teknis ini menjadi solusi berkinerja tinggi dalam aplikasi praktis pemetik kapas.
Penerapan pompa A4VG dalam sistem perjalanan perjalanan pemetik kapas
Sistem perjalanan perjalanan pemetik kapas adalah bagian inti dari sistem hidroliknya, yang secara langsung terkait dengan kemampuan manuver, efisiensi operasi, dan penghematan bahan bakar seluruh mesin. Sistem transmisi hidrostatik tertutup (HST) yang terdiri dari pompa variabel piston aksial A4VG rexroth dan motor variabel A6VM memberikan solusi drive perjalanan yang efisien dan andal untuk pemetik kapas modern. Konfigurasi canggih ini memanfaatkan sepenuhnya perubahan kecepatan tanpa langkah dan karakteristik adaptasi daya dari pompa piston aksial hidrolik, sangat cocok dengan kondisi kerja perjalanan yang kompleks dari pemetik kapas.
Prinsip dasar sistem transmisi hidrostatik tertutup membentuk dasar drive perjalanan kapas pemetik. Dalam sistem ini, pompa variabel A4VG berfungsi sebagai sumber daya, mengubah energi mekanik mesin menjadi energi hidrolik, menggerakkan motor variabel A6VM untuk berputar melalui pipa tekanan tinggi, dan motor kemudian mengubah energi hidrolik menjadi energi mekanis, dan akhirnya menggerakkan roda melalui perangkat reduksi. Keuntungan inti dari sistem ini adalah bahwa kecepatan roda dapat disesuaikan tanpa langkah dengan mengubah sudut pelat swash (yaitu, perpindahan) dari pompa A4VG, dan arah aliran cairan dapat diubah dengan lancar dengan mengayunkan pelat swash melewati posisi tengah, sehingga menyadari saklar ke depan dan ke belakang dari pemetik kapas. Metode transmisi ini menghilangkan gearbox mekanik tradisional, sangat menyederhanakan rantai transmisi, dan meningkatkan keandalan sistem.
Konfigurasi khas dari sistem perjalanan biasanya mencakup satu atau dua pompa perpindahan variabel A4VG yang mengendarai empat motor perpindahan variabel A6VM. Dalam konfigurasi multi-pompa, as roda depan dan belakang dapat digerakkan secara independen, dan setiap pompa bertanggung jawab untuk mengendarai dua motor pada satu poros. Tata letak ini tidak hanya memberikan distribusi traksi yang lebih baik, tetapi juga mencapai kemudi yang halus melalui fungsi "diferensial elektronik". Metode kontrol DA (terkait kecepatan) atau EP (proporsional listrik) dari pompa A4VG sangat cocok untuk aplikasi ini. Kontrol DA dapat secara otomatis menyesuaikan perpindahan pompa sesuai dengan kecepatan mesin untuk memastikan bahwa mesin selalu bekerja pada titik operasi terbaik; Sementara kontrol EP dapat secara akurat mengontrol kecepatan perjalanan melalui sinyal listrik, yang mudah diintegrasikan dengan sistem kontrol otomatis kendaraan.
Tekanan sistem dan desain aliran adalah parameter utama dari solusi perjalanan perjalanan. Mempertimbangkan bahwa pemetik kapas memiliki bobot mati yang besar (biasanya 20-30 ton) dan perlu beroperasi di ladang kapas lembut, tekanan kerja sistem biasanya ditetapkan dalam kisaran 350-400bar. Katup cut-off tekanan pada pompa A4VG harus diatur sedikit lebih tinggi dari tekanan kerja normal (biasanya 10-15% lebih tinggi), sehingga ketika menghadapi resistensi yang lebih besar, sistem dapat secara otomatis mengurangi perpindahan untuk mempertahankan tekanan yang ditetapkan dan menghindari macet engine. Desain aliran perlu dihitung dan ditentukan berdasarkan kecepatan perjalanan maksimum yang diperlukan dan perpindahan motor. Secara umum, permintaan aliran sistem perjalanan dari pemetik kapas besar adalah antara 200-300L/mnt. Model perpindahan besar dari pompa A4VG 250ml/r dapat memenuhi persyaratan aliran sebagian besar pemetik kapas.
Kemampuan untuk menangani beban kejut adalah indikator penting untuk mengevaluasi keandalan sistem perjalanan pemetik kapas. Medan ladang kapas yang tidak rata dan massa besar pemetik kapas akan menghasilkan beban kejut yang parah selama perjalanan. Katup pelepas tekanan tinggi dari pompa A4VG (biasanya set 30 bar lebih tinggi dari katup cut-off) dapat secara efektif menyerap guncangan tekanan ini dan melindungi sistem dari kerusakan. Pada saat yang sama, katup pengisian minyak bawaan dalam pompa memastikan bahwa sistem tidak akan tersedot kosong selama perubahan arah mendadak dan mempertahankan keadaan kerja yang stabil. Aplikasi praktis telah menunjukkan bahwa sistem perjalanan yang dilengkapi dengan pompa A4VG berkinerja baik dalam kondisi kerja yang khas seperti mulai pada kemiringan 5-7 ° dan melintasi parit punggungan setinggi 30cm. Fluktuasi tekanan sistem dikendalikan dalam kisaran yang aman dan merespons dengan cepat.
Pemulihan energi dan optimasi efisiensi adalah pertimbangan penting dalam desain sistem perjalanan kapas modern. Sistem tertutup yang terdiri dari pompa A4VG dan motor A6VM memiliki keunggulan alami dalam pemulihan energi: saat menurun atau melambat, roda menggerakkan pompa untuk berputar melalui motor. Pada saat ini, sistem dapat secara otomatis beralih ke "kondisi kerja pompa" dan mengubah energi mekanik kembali menjadi energi hidrolik untuk penyimpanan. Untuk mencegah fenomena "tergelincir" (yaitu, motor secara tidak sengaja berubah pada kondisi kerja pompa dan menyebabkan sistem kehilangan kendali), sistem dilengkapi dengan blok katup anti-slip khusus untuk memastikan pengereman yang andal dalam keadaan parkir. Selain itu, penyesuaian variabel pompa A4VG didasarkan pada prinsip keseimbangan torsi. Secara teori, tidak ada kehilangan daya, dan efisiensi sistem dapat ditingkatkan sebesar 3-5% dibandingkan dengan metode penyesuaian pegas tradisional.
Desain disipasi panas dan sirkuit pembilasan sangat penting untuk memastikan bahwa sistem perjalanan dapat bekerja dengan andal untuk waktu yang lama. Masalah potensial dari sistem hidrolik tertutup adalah bahwa sirkulasi berkelanjutan oli panas menyebabkan suhu meningkat secara bertahap. Pompa pengisian bawaan pompa A4VG tidak hanya mengisi minyak segar ke sistem, tetapi juga mengarah bagian dari minyak panas kembali ke tangki untuk pendinginan melalui katup pembilasan. Dalam aplikasi pemetik kapas, aliran pembilasan biasanya diatur ke 10-15% dari total aliran sistem. Dengan radiator oli hidrolik khusus, suhu oli dapat dikontrol dalam kisaran ideal (60-80 ° C). Jika suhu rumah motor ditemukan tinggi secara abnormal (seperti pembakaran sensor dalam kasing), biasanya disebabkan oleh penyumbatan pipa pembuangan oli atau aliran pembilasan yang tidak memadai. Periksa apakah pipa pembuangan oli tidak terhalang dan verifikasi nilai pengaturan katup pembilasan dalam waktu.
Integrasi Kontrol Cerdas adalah arah pengembangan terbaru untuk meningkatkan kinerja sistem perjalanan kapas. Dengan menghubungkan pompa A4VG EP yang dikendalikan secara elektronik ke pengontrol kendaraan, berbagai fungsi canggih dapat direalisasikan: penyesuaian kecepatan otomatis berdasarkan GPS, secara otomatis mengoptimalkan kecepatan maju sesuai dengan kepadatan tanaman kapas; kontrol pencocokan daya pompa mesin untuk memastikan bahwa mesin selalu beroperasi di zona ekonomi terbaik; Kontrol adaptif kemiringan, secara otomatis meningkatkan distribusi torsi saat menanjak, dll. Katup kartrid HIC terbaru Rexroth juga dapat mengintegrasikan fungsi komunikasi Canbus, yang sangat menyederhanakan kompleksitas kabel dan desain, menghilangkan masalah lag pembukaan inti katup melalui kontrol loop tertutup, dan meningkatkan akurasi kontrol. Fungsi cerdas ini secara signifikan mengurangi intensitas operasi operator dan meningkatkan kualitas dan efisiensi operasi.
Tabel: Kesalahan dan solusi umum pompa A4VG dalam sistem perjalanan pemetik kapas
Fenomena kesalahan
Kemungkinan penyebab
Larutan
Kelemahan dan penurunan kecepatan berjalan
Pengaturan katup cut-off tekanan terlalu rendah atau inti katup macet
Periksa dan setel ulang tekanan cut-off; Bersihkan atau ganti inti katup
Suhu sistem terlalu tinggi
Aliran pembilasan yang tidak mencukupi; Tekanan pengisian ulang terlalu rendah
Sesuaikan pembukaan katup pembilir; Periksa pompa pengisian minyak dan katup overflow
Guncangan switching besar
Pelat swash diimbangi dari posisi nol; ada udara di sirkuit oli kontrol
Mengkalibrasi ulang posisi nol; Ventilasi dan periksa segel sirkuit oli kontrol
Peningkatan kebisingan yang tidak normal
Filter pengisapan oli tersumbat; Viskositas minyak tidak tepat
Ganti elemen filter; Periksa jenis oli dan suhu
Fluktuasi tekanan yang parah
Katup pelepas tekanan tinggi tidak stabil; ada udara di sistem
Periksa pegas katup relief dan inti katup; buang sistem
Praktik telah membuktikan bahwa sistem perjalanan pemetik kapas menggunakan pompa variabel piston aksial A4VG memiliki keunggulan yang signifikan dibandingkan transmisi mekanis tradisional atau sistem pompa kuantitatif: perubahan kecepatan tanpa langkah memungkinkan kecepatan operasi untuk secara akurat mencocokkan kepadatan tanaman kapas, meningkatkan kualitas panen; Fitur adaptif daya mengurangi konsumsi bahan bakar sebesar 15-20%; Jumlah komponen transmisi berkurang lebih dari 50%, mengurangi biaya perawatan. Keuntungan ini membuat pompa piston aksial hidrolik A4VG pompa solusi transmisi daya yang disukai untuk pemetik kapas modern dan efisien. Pada bab berikutnya, kami akan mengeksplorasi aplikasi yang dioptimalkan dari serangkaian pompa ini dalam sistem kerja kepala pemetik kapas.
Skema Konfigurasi Pompa A4VG di Sistem Kerja Mesin Pilihan Kapas (Kepala Pilihan Kapas)
Sistem kerja pemetik kapas terutama bertanggung jawab untuk menggerakkan kepala pengambilan kapas untuk melakukan operasi pemanenan kapas yang sebenarnya, dan kinerjanya secara langsung mempengaruhi efisiensi pemanenan dan kualitas kapas. Berbeda dengan sistem perjalanan, permintaan untuk tenaga hidrolik dalam sistem kerja kepala pemetik kapas lebih fokus pada output yang stabil dan respons cepat daripada regulasi kecepatan jarak jauh. Kombinasi pompa piston aksial A4VG dan pompa variabel tekanan menengah seri A10VG menyediakan solusi daya yang dioptimalkan untuk sistem kerja kepala pengambilan kapas. Konfigurasi ini memberikan permainan penuh pada kepadatan daya tinggi dan karakteristik kontrol yang tepat dari pompa piston aksial hidrolik, memastikan bahwa kepala pengambilan kapas dapat bekerja secara stabil dan efisien dalam berbagai kondisi kerja.
Karakteristik beban sistem kerja kepala pemetik kapas menentukan prinsip -prinsip pemilihan komponen hidrolik. Kepala pengambilan kapas biasanya terdiri dari beberapa bagian kerja: spindle picking berputar, cakram penghapusan kapas bolak -balik, kipas yang menyampaikan dan sistem pelumasan. Komponen -komponen ini bersama -sama merupakan sistem beban yang kompleks, yang karakteristiknya meliputi: kecepatan yang relatif stabil tetapi perubahan besar dalam permintaan torsi (ketika menemukan area tanaman kapas padat); adanya guncangan periodik (ketika spindle picking menghadapi cabang kapas yang lebih tebal); dan kebutuhan untuk beberapa aktuator untuk bekerja sama. Mengingat karakteristik ini, sistem kerja biasanya mengadopsi solusi pompa variabel tekanan menengah A10VG yang dikombinasikan dengan motor kuantitatif A2FM, yang meningkatkan resistensi dampak dan mengoptimalkan efektivitas biaya. Untuk pemetik kapas besar, konfigurasi pompa A4VG secara seri dengan pompa roda gigi bertekanan tinggi dapat dipilih untuk mendorong mekanisme kerja yang berbeda masing-masing untuk mencapai distribusi aliran yang akurat.
Strategi regulasi tekanan dan aliran adalah inti dari desain sistem kerja. Sistem kerja kapas picking head biasanya beroperasi dalam kisaran tekanan 250-300bar, yang lebih rendah dari tingkat tekanan sistem berjalan. Perbedaan desain ini berasal dari karakteristik mekanisme kerja: spindle picking dan cakram stripping kapas membutuhkan aliran besar daripada tekanan yang sangat tinggi. Katup cut-off tekanan pada pompa A4VG harus ditetapkan sesuai dengan torsi kerja maksimum kepala pengambilan kapas, yang biasanya sekitar 10% lebih tinggi dari tekanan kerja normal. Permintaan aliran tergantung pada ukuran dan kecepatan kepala pengambilan kapas. Secara umum, setiap baris spindle pengambilan membutuhkan aliran sekitar 40-60L/menit, dan total permintaan aliran pemetik kapas enam baris dapat mencapai 250-350L/menit. Dengan memilih perpindahan pompa A4VG secara wajar (seperti model 125ml/r atau 180ml/r), dapat dipastikan bahwa aliran yang cukup disediakan pada kecepatan ekonomi mesin untuk menghindari kehilangan energi yang tidak perlu.
Ketahanan goncangan dan perlindungan kelebihan beban adalah pertimbangan desain utama untuk sistem hidrolik kepala pengambilan kapas. Selama proses pemanenan kapas, kepala pengambilan kapas pasti akan menghadapi benda keras (seperti mulsa residual, batu atau cabang kapas yang lebih tebal). Beban mendadak ini akan menyebabkan guncangan tekanan pada sistem hidrolik. Katup pelepas tekanan tinggi (katup pengaman) dari pompa A4VG dapat menanggapi dampak ini dengan cepat, dan membuka pembongkaran ketika tekanan melebihi nilai yang ditetapkan untuk melindungi sistem dari kerusakan. Perlu dicatat bahwa pompa variabel seri A10VG yang ditingkatkan telah meningkatkan ketahanan guncangan. Bahkan jika ia mengalami guncangan instan yang disebabkan oleh kemacetan mekanisme kerja, itu masih dapat bekerja secara stabil, sangat mengurangi tingkat kegagalan mekanik. Selain itu, sistem ini juga dapat dilengkapi dengan akumulator sebagai buffer energi tambahan untuk semakin halus fluktuasi tekanan.
Kontrol kolaboratif multi-mekanisme mencerminkan sifat lanjutan dari sistem hidrolik pemetik kapas modern. Pemetik kapas yang efisien perlu secara akurat mengoordinasikan beberapa parameter seperti kecepatan spindel, stroke cakram stripping kapas, dan menyampaikan aliran udara, dan mekanisme ini biasanya digerakkan oleh sistem hidrolik yang sama. Kombinasi pompa A4VG dan katup kartrid HIC memberikan solusi yang ideal untuk ini: katup kartrid dapat dicocokkan secara bebas dengan inti katup, dan badan katup juga dapat mengintegrasikan fungsi komunikasi canbus, yang sangat menyederhanakan kompleksitas kabel dan desain. Melalui teknologi kontrol loop tertutup, sistem menghilangkan masalah lag pembukaan inti katup, sangat meningkatkan akurasi pembukaan, menghindari kesalahan operasi, dan pada akhirnya mencapai kontrol yang tepat dari ujung beban. Konfigurasi ini memungkinkan kepala pengambilan kapas untuk secara otomatis menyesuaikan parameter kerja sesuai dengan kondisi tanaman kapas, meningkatkan efisiensi pemanenan sambil mengurangi tingkat pengotor.
Distribusi optimasi energi adalah cara penting untuk meningkatkan efisiensi keseluruhan pemetik kapas. Saat menggerakkan kepala pengambilan kapas, sistem pompa kuantitatif tradisional masih menghasilkan output pada aliran penuh bahkan jika laju aliran yang diperlukan menurun, dan kelebihan aliran kembali ke tangki oli melalui katup overflow, menghasilkan limbah energi. Pompa variabel A4VG dapat secara otomatis menyesuaikan laju aliran output sesuai dengan kebutuhan aktual untuk mencapai "pasokan oli sesuai permintaan". Ketika beberapa mekanisme kerja tidak memerlukan laju aliran maksimum sementara (misalnya, kipas dapat mengurangi kecepatan ketika mesin berubah), pompa akan secara otomatis mengurangi perpindahan dan mengurangi konsumsi daya. Pengukuran aktual menunjukkan bahwa sistem variabel ini dapat menghemat energi 20-30% dibandingkan dengan sistem kuantitatif tradisional. Untuk pemetik kapas yang bekerja lebih dari sepuluh jam sehari, ini berarti penghematan bahan bakar yang cukup besar.
Desain manajemen termal sangat penting untuk memastikan bahwa kepala pengambilan kapas dapat bekerja untuk waktu yang lama. Berbeda dengan sistem perjalanan, komponen hidrolik dari sistem kerja kepala pengambilan kapas biasanya terkonsentrasi di bagian depan mesin, dengan ruang terbatas dan kondisi disipasi panas yang buruk. Pompa pengisian minyak bawaan dari pompa A4VG tidak hanya memberikan pengisian minyak yang diperlukan untuk sistem tertutup, tetapi juga mengarah bagian dari minyak panas kembali ke tangki oli untuk pendinginan melalui katup pembilasan. Dalam sistem kepala pengambilan kapas, aliran pembilasan biasanya diatur ke 15-20% dari total aliran, yang lebih tinggi dari proporsi sistem perjalanan untuk mengatasi tantangan disipasi panas yang lebih parah. Pada saat yang sama, viskositas oli sistem harus dipertahankan dalam kisaran kerja yang optimal (16-36mm²/s). Di lingkungan suhu tinggi di Xinjiang di musim panas, minyak hidrolik dengan tingkat viskositas yang sedikit lebih tinggi (seperti ISO VG68) dapat dipilih untuk mempertahankan sifat pelumasan dan penyegelan yang baik.
Pemantauan cerdas dan diagnosis kesalahan adalah tren pengembangan sistem kerja pemetik kapas modern. Dengan memasang sensor tekanan dan suhu pada pompa A4VG dan aktuator utama, status kerja sistem dapat dipantau secara real time. Ketika situasi abnormal terjadi (seperti penurunan tekanan yang tiba -tiba dapat mengindikasikan pecahnya pipa, dan peningkatan suhu dapat menunjukkan penyumbatan elemen filter), sistem akan secara otomatis mengkhawatirkan dan mendorong kemungkinan penyebab kesalahan. Pemantauan cerdas ini sangat mengurangi risiko downtime yang tidak direncanakan, yang sangat penting bagi petani kapas yang ditekan untuk waktu selama musim panen. Pompa terkontrol elektronik terbaru juga mendukung fungsi diagnosis jarak jauh, dan personel layanan teknis dapat menganalisis parameter sistem melalui jaringan, memberikan panduan pemeliharaan yang akurat, dan mempersingkat waktu penanganan kesalahan.
Kasing aplikasi aktual telah membuktikan kinerja pompa A4VG yang sangat baik di sistem kepala pemetik kapas. Setelah menggunakan pemetik kapas enam baris yang dilengkapi dengan pompa A4VG180EP, sebuah peternakan besar di Xinjiang telah meningkatkan efisiensi operasinya sebesar 25% dibandingkan dengan model tradisional, berkurangnya konsumsi bahan bakar sebesar 18%, dan secara signifikan meningkatkan kualitas pemanenan (tingkat pengotor berkurang sebesar 2 poin persentase). Terutama ketika berhadapan dengan bidang kapas yang tidak rata, sistem variabel dapat secara otomatis beradaptasi dengan perubahan beban, mempertahankan kecepatan spindel yang stabil, dan menghindari pemanenan yang tidak lengkap atau kerusakan kapas yang disebabkan oleh fluktuasi kecepatan. Umpan balik dari pengawas peralatan pertanian: "Karena beralih ke pemetik kapas yang digerakkan oleh pompa piston aksial hidrolik A4VG, tidak hanya efisiensi operasi yang meningkat, tetapi kuncinya adalah bahwa selama musim pemanenan yang tegang, mesin hampir tidak memiliki kegagalan besar, yang telah membeli waktu yang berharga bagi kami."
Sistem kerja kepala pemetik kapas adalah bagian inti dari pemetik kapas untuk memainkan fungsi pemanenannya, dan kinerjanya secara langsung mempengaruhi kualitas dan efisiensi pemanenan kapas. Rexroth A4VG Axial Piston Variable Pump menyediakan solusi daya yang ideal untuk pemetik kapas modern dengan kemampuan beradaptasi beban yang sangat baik, kontrol aliran yang tepat, dan daya tahan yang dapat diandalkan. Di bab berikutnya, kita akan membahas poin instalasi, commissioning, dan pemeliharaan sistem ini untuk membantu pengguna memberikan permainan penuh pada keunggulan kinerjanya.
Poin instalasi, commissioning dan pemeliharaan
Sebagai komponen inti dari sistem hidrolik pemetik kapas, kualitas pemasangan, akurasi commissioning dan tingkat pemeliharaan pompa variabel piston aksial A4VG secara langsung mempengaruhi kinerja sistem dan masa pakai pompa. Instalasi dan commissioning yang benar dapat memberikan permainan penuh pada keunggulan teknis dari pompa piston aksial hidrolik ini, sementara pemeliharaan ilmiah dapat memastikan operasinya yang andal sepanjang musim operasi pemetik kapas. Bagian ini akan memperkenalkan secara rinci poin -poin penting dari instalasi, commissioning dan pemeliharaan pompa A4VG dalam aplikasi pemetik kapas, memberikan panduan praktis bagi pengguna.
Spesifikasi dan tindakan pencegahan instalasi adalah dasar untuk memastikan operasi jangka panjang dan andal dari pompa A4VG. Pemasangan pompa harus mengikuti prinsip -prinsip penyelarasan mekanis yang ketat: poros output dari penggerak utama dan poros transmisi pompa hidrolik harus dihubungkan dengan kopling yang fleksibel, dan kedua poros harus dipasang pada level yang sama, dengan kesalahan koaksialitas tidak lebih dari 0,1mm. Braket pemasangan harus memiliki kekakuan yang cukup untuk menghindari deformasi atau getaran selama operasi. Sangat penting untuk dicatat bahwa pompa hidrolik harus dipasang di bawah tangki oli, diameter bagian dalam pipa saluran masuk pompa harus lebih besar dari atau sama dengan diameter bagian dalam port pompa pompa, dan tekanan isap port hisap harus lebih besar dari atau sama dengan tekanan absolut 0,8 bar (dapat dikurangi sementara menjadi 0,5 bar selama dingin). Untuk peralatan seluler seperti pemetik kapas, perhatian khusus juga harus dibayarkan pada tata letak pipa: Selang bertekanan tinggi harus memiliki radius lentur yang cukup dan panjang bebas untuk menghindari peregangan berlebih ketika mesin berputar; Pipa harus jauh dari sumber panas dan bagian yang bergerak untuk mencegah keausan dan kepanasan.
Pemilihan minyak dan pengendalian polusi adalah kunci operasi yang sehat dari sistem hidrolik. Pompa A4VG memiliki persyaratan ketat pada viskositas oli. Kisaran viskositas kerja yang optimal adalah 16-36mm²/s (pada suhu kerja) dan rentang viskositas pembatas adalah 5-1600mm²/s. Perbedaan suhu antara siang dan malam di Xinjiang besar. Suhu sistem mungkin setinggi 80 ℃ di siang hari di musim panas, dan suhu dapat turun di bawah 0 ℃ setelah shutdown di malam hari. Oleh karena itu, minyak hidrolik anti-pakaian dengan indeks viskositas yang lebih tinggi (seperti ISO VG68) harus dipilih. Kebersihan minyak sangat penting untuk pompa piston aksial. Disarankan untuk memenuhi standar ISO 4406 18/16/13 atau lebih tinggi. Di lingkungan yang berdebu seperti pemetik kapas, perhatian khusus harus diberikan pada perlindungan nafas tangki minyak dan penyumbatan filter pengisapan minyak harus diperiksa secara teratur. Saat mengisi bahan bakar mesin baru untuk pertama kalinya atau mengganti oli setelah perbaikan, sistem harus disiram terlebih dahulu untuk memastikan bahwa semua pipa dan komponen bersih di dalamnya.
Proses debugging dan pengaturan parameter menentukan kinerja kerja pompa A4VG. Sebelum debugging, pastikan bahwa sistem telah diisi dengan baik dengan minyak dan kelelahan. Pompa dapat diaktifkan secara singkat beberapa kali untuk membantu melelahkan udara. Debugging terutama mencakup langkah -langkah kunci berikut: Penyesuaian tekanan pengisian oli (20 bar untuk mode EP/EZ/HW/HD, 25 bar untuk mode DA/DG, diukur pada n = 2000R/mnt); Pengaturan katup cut-off tekanan (tergantung pada persyaratan sistem, biasanya 10-15% lebih tinggi dari tekanan kerja maksimum); Pengaturan katup pengaman (sekitar 30 bar lebih tinggi dari katup cut-off). Untuk pompa yang dikendalikan secara elektronik EP, juga perlu untuk mengkalibrasi hubungan antara arus kontrol dan sudut pelat swash untuk memastikan bahwa arus penuh sesuai dengan perpindahan maksimum dan arus nol sesuai dengan perpindahan nol (atau perpindahan minimum). Selama proses debugging, tekanan sistem, perubahan aliran dan suhu harus dipantau secara ketat, dan mesin harus dihentikan dan diperiksa segera jika kelainan ditemukan. Sistem multi-pompa yang unik untuk pemetik kapas juga perlu memperhatikan pencocokan tekanan antara pompa untuk menghindari distribusi beban yang tidak merata.
Inspeksi harian dan pemeliharaan preventif dapat secara signifikan mengurangi tingkat kegagalan pompa A4VG. Pemeriksaan berikut harus dilakukan sebelum setiap operasi: apakah level oli berada dalam kisaran normal; apakah indikator diferensial tekanan dari alarm elemen filter pengisapan oli; apakah ada kebocoran di sambungan pipa; Apakah suhu pompa dan rumah motor tidak normal. Setelah setiap 250 jam kerja atau satu musim operasi, oli hidrolik dan elemen filter harus diganti, dan kontaminasi oli harus diperiksa. Beri perhatian khusus untuk memeriksa penyegelan pipa saluran masuk oli dari pompa pengisian minyak. Udara masuk adalah penyebab umum kerusakan awal pada pompa plunger. Untuk peralatan kerja musiman seperti pemetik kapas, sistem hidrolik harus dimulai dan dioperasikan secara teratur di musim yang tidak beroperasi (setidaknya sebulan sekali) untuk mencegah segel dari deformasi dan gagal karena statis jangka panjang.
Diagnosis kesalahan umum dan kemampuan pemecahan masalah dapat secara signifikan mengurangi waktu henti. Masalah khas yang mungkin ditemui pompa A4VG dalam aplikasi pemetik kapas meliputi: tekanan sistem yang tidak memadai (periksa pengaturan katup dan katup pengaman, dan periksa apakah piston kontrol macet); kebisingan berlebihan (periksa apakah tekanan pengisapan sudah cukup, apakah viskositas oli sesuai, dan apakah kopling selaras dengan baik); dan suhu yang berlebihan (periksa pengaturan aliran pembilasan, apakah radiator diblokir, dan apakah minyak teroksidasi). Kasing ini menunjukkan bahwa selama tahap debugging, pemetik kapas memiliki masalah dengan suhu perumahan motor terlalu tinggi, menyebabkan sensor terbakar. Setelah inspeksi, ditemukan bahwa diameter pipa pembuangan oli terlalu kecil, menghasilkan tekanan punggung yang berlebihan. Masalahnya dipecahkan setelah mengganti pipa dengan diameter lebih besar. Saat menghadapi kesalahan kompleks, mereka harus diperiksa langkah demi langkah sesuai dengan prinsip "dari sederhana ke kompleks": Pertama periksa elemen oli dan filter, kemudian verifikasi sinyal listrik, dan akhirnya membongkar dan memeriksa bagian mekanis.
Penggantian komponen utama secara teratur adalah tindakan yang efektif untuk mencegah kegagalan mendadak. Bantalan dan segel pompa A4VG adalah bagian yang dapat dikonsumsi. Disarankan untuk menggantinya setiap 6.000 jam kerja atau 3 tahun (mana yang lebih dulu). Roda gigi dan piring samping pompa pengisian minyak juga merupakan fokus keausan. Izin akhir harus diperiksa secara teratur dan diganti ketika melebihi nilai yang diijinkan (biasanya 0,1-0,15mm). Untuk peralatan intensitas tinggi seperti pemetik kapas, disarankan untuk membongkar dan memeriksa mekanisme variabel pompa setelah setiap musim operasi, membersihkan piston kontrol dan inti katup, dan mencegah sedimen menyebabkan lengket. Saat mengganti segel, perhatian harus diberikan pada kompatibilitas material: Fluororubber (FKM) cocok untuk lingkungan dari -25 ℃ hingga +115 ℃, sedangkan karet nitril (NBR) dapat digunakan untuk -40 ℃ hingga +90 ℃ tetapi memiliki ketahanan suhu tinggi yang buruk. Wilayah Xinjiang dingin di musim dingin. Jika pemetik kapas perlu bekerja di lingkungan suhu rendah, jenis pompa dengan segel NBR harus dipilih atau kit segel suhu rendah harus dipesan secara khusus.
Pemeliharaan profesional dan dukungan teknis sangat penting untuk menangani kesalahan yang kompleks. Ketika pompa A4VG sangat dipakai (seperti pelat distribusi tegang, kepala bola plunger jatuh, dll.) Atau kinerjanya berkurang secara signifikan, pusat perbaikan profesional akan melakukan perbaikan profesional. Pusat perbaikan memiliki peralatan khusus dan aksesori asli untuk memastikan kualitas perbaikan. Perlu dicatat bahwa ada risiko tertentu dalam membongkar pompa bertekanan tinggi sendiri, dan perbaikan yang tidak tepat dapat menyebabkan kerusakan sekunder. Pengguna pemetik kapas dapat menetapkan perjanjian pemeliharaan preventif dengan agen lokal, melakukan inspeksi sistem sebelum musim operasi, dan menerima dukungan teknis prioritas selama musim operasi. Dengan pengembangan teknologi Internet of Things, beberapa pompa A4VG baru sudah mendukung fungsi diagnosis jarak jauh, dan para ahli dapat menganalisis parameter sistem melalui jaringan dan memberikan panduan pemeliharaan yang akurat.
Pelatihan operator adalah investasi lunak untuk memastikan operasi sistem yang stabil jangka panjang. Pengemudi pemetik kapas dan personel pemeliharaan harus menerima pelatihan pengetahuan hidrolik dasar, memahami prinsip kerja dan komposisi sistem pompa A4VG, dan dapat mengidentifikasi tanda -tanda kegagalan awal. Konten pelatihan utama meliputi: Karakteristik suara dan getaran dari operasi normal; rentang pembacaan instrumen normal; Langkah-langkah perawatan darurat, dll. Praktek telah membuktikan bahwa tim operasi yang terlatih dapat mengurangi lebih dari 30% kegagalan sistem hidrolik dan mengambil tindakan yang benar pada tahap awal masalah untuk mencegah masalah kecil dari mengembangkan kegagalan besar.
Dengan mengikuti instalasi di atas, poin commissioning dan pemeliharaan, pengguna pemetik kapas dapat memberikan permainan penuh untuk keunggulan kinerja pompa variabel piston aksial rexroth A4VG, memastikan operasi peralatan yang andal sepanjang musim panen kapas, dan memaksimalkan efisiensi operasi dan manfaat ekonomi.
Analisis Manfaat Ekonomi dan Tren Pembangunan Masa Depan
Penerapan pompa variabel piston aksial A4VG pada pemetik kapas tidak hanya membawa peningkatan kinerja teknis, tetapi juga menghasilkan manfaat ekonomi yang signifikan. Pada saat yang sama, dengan pengembangan mekanisasi dan kecerdasan pertanian, teknologi pompa piston aksial hidrolik juga terus berkembang, memberikan lebih banyak kemungkinan untuk peningkatan pemetik kapas di masa depan.
Pengembalian analisis investasi adalah indikator ekonomi utama untuk mengevaluasi solusi sistem hidrolik. Meskipun biaya pembelian awal dari pompa perpindahan variabel piston aksial A4VG lebih tinggi daripada sistem pompa perpindahan tetap tradisional, total biaya kepemilikan (TCO) lebih rendah ketika berbagai manfaat yang dibawanya dipertimbangkan. Data aplikasi aktual menunjukkan bahwa pemetik kapas yang menggunakan pompa A4VG dapat mencapai penghematan bahan bakar 15-25% dibandingkan dengan sistem tradisional, terutama karena fitur "pasokan bahan bakar on-demand" dari pompa perpindahan variabel yang menghindari kerugian pelambatan dan meluap. Mengambil pemetik kapas enam baris sebagai contoh, setiap musim operasi (sekitar 45 hari) dapat menghemat 30.000 hingga 50.000 yuan dalam biaya bahan bakar. Pada saat yang sama, sistem transmisi variabel terus menerus mengurangi komponen transmisi mekanis, mengurangi biaya perawatan sekitar 30%, dan mengurangi kerugian waktu henti yang disebabkan oleh kegagalan gearbox. Lebih penting lagi, keandalan tinggi pompa A4VG memastikan ketersediaan peralatan selama musim pemanenan yang ketat dan menghindari penurunan kualitas kapas yang disebabkan oleh downtime (harga kapas lembab dapat dikurangi 10-15%). Perhitungan komprehensif menunjukkan bahwa pemetik kapas yang menggunakan pompa A4VG biasanya dapat memulihkan investasi awal tambahan dalam musim operasi 1-2.
Kualitas panen yang lebih baik juga tidak boleh diabaikan. Kontrol aliran yang tepat dari pompa A4VG menjaga kecepatan kapas yang memetik kepala stabil, dan dapat mempertahankan efek pemanenan yang konsisten bahkan ketika kepadatan tanaman kapas berubah. Praktik telah menunjukkan bahwa dibandingkan dengan sistem tradisional, pemetik kapas yang digerakkan oleh pompa variabel dapat mengurangi kandungan sampah sebesar 1-2 poin persentase dan meningkatkan laju pemanenan sebesar 3-5%. Untuk ladang kapas dengan hasil 350 kg per mu, ini berarti tambahan 17,5 kg kapas per mu, yang, pada 7 yuan per kg, meningkatkan pendapatan sekitar 122 yuan per mu. Pertanian besar atau menengah biasanya memiliki lebih dari 5.000 ladang kapas MU, dan ini saja dapat meningkatkan pendapatan lebih dari 600.000 yuan. Selain itu, mengurangi kandungan sampah juga mengurangi biaya proses pembersihan berikutnya dan meningkatkan daya saing pasar kapas.
Peningkatan nilai residual peralatan adalah manfaat tersembunyi dari investasi jangka panjang. Pemetik kapas yang dilengkapi dengan sistem hidrolik canggih lebih populer di pasar bekas, dan tingkat retensi nilainya 10-15% lebih tinggi daripada model tradisional. Ini terutama karena pompa A4VG memiliki umur desain lebih dari 10.000 jam, dan komponen hidrolik inti dapat tetap dalam kondisi baik bahkan setelah beberapa musim operasi. Sistem transmisi mekanis tradisional biasanya memerlukan perbaikan gearbox dan kopling setelah periode penggunaan yang sama, yang meningkatkan kekhawatiran pembeli bekas. Oleh karena itu, meskipun investasi awal lebih tinggi, biaya aktual pemetik kapas dengan pompa A4VG mungkin lebih rendah selama seluruh siklus hidupnya.
Kecerdasan dan kontrol elektronik adalah arah utama untuk pengembangan pompa A4VG di masa depan. Dengan kemajuan pertanian 4.0, pemetik kapas bergerak menuju mengemudi otonom dan penyesuaian cerdas. Pompa EZ dan EP terbaru Rexroth dan EP yang dikendalikan secara elektronik menyediakan platform yang ideal untuk tren ini, yang dapat diintegrasikan dengan mulus dengan pengontrol kendaraan melalui bus CAN atau sinyal analog. Pemetik kapas cerdas di masa depan dapat menyadari fungsi-fungsi berikut: Deteksi waktu nyata dari kepadatan tanaman kapas berdasarkan penglihatan mesin, penyesuaian otomatis kecepatan maju dan kecepatan kepala pengambilan kapas; Pembuatan peta hasil berbasis GPS untuk mengoptimalkan rencana penanaman untuk tahun berikutnya; Pemantauan jarak jauh dan pemeliharaan prediktif, dan peringatan dini sebelum terjadi kesalahan. Antarmuka kontrol digital dari pompa A4VG memberikan dukungan dasar untuk fungsi -fungsi cerdas ini, mengubah pemetik kapas dari alat pemanenan sederhana menjadi simpul data untuk pertanian pintar.
Tekanan tinggi dan ringan akan terus semakin dalam. Seri A4VG40 yang baru dikembangkan telah meningkatkan tingkat tekanan menjadi 500bar, yang 11% lebih tinggi dari generasi produk sebelumnya. Tekanan sistem yang lebih tinggi berarti bahwa ukuran dan berat komponen dapat dikurangi pada daya yang sama, yang sangat penting bagi pemetik kapas yang perlu menyeimbangkan kualitas dan kepatuhan kerja. Di masa depan, dengan kemajuan teknologi material dan teknologi penyegelan, tekanan kerja pompa A4VG diharapkan akan ditingkatkan lebih lanjut, sementara berat dapat dikurangi dengan mengoptimalkan saluran aliran internal dan menggunakan bahan paduan ringan. Tren ringan bertekanan tinggi ini akan memungkinkan pemetik kapas untuk mengurangi pemadatan tanah sambil mempertahankan kapasitas operasi mereka, yang sangat cocok untuk model pengolahan tanah konservasi yang dipromosikan di Xinjiang.
Pemulihan energi dan daya hibrida adalah arah canggih untuk meningkatkan efisiensi energi. Ketika pemetik kapas tradisional melambat dan mengerem, energi kinetik diubah menjadi energi panas melalui gesekan dan terbuang. Sistem masa depan dapat mengintegrasikan perangkat pemulihan energi yang lebih maju. Ketika pemetik kapas menurun atau melambat, energi kinetik diubah menjadi energi hidrolik yang disimpan dalam akumulator melalui kelompok pompa motor hidrolik, dan dilepaskan lagi saat berakselerasi atau memanjat. Pengembangan lebih lanjut adalah sistem hibrida hidrolik, yang secara cerdas menggabungkan mesin diesel, akumulator hidrolik dan motor listrik untuk secara otomatis memilih sumber daya optimal sesuai dengan kondisi kerja. Sebagai platform pompa variabel yang matang, pompa A4VG mudah diintegrasikan dengan sistem energi baru ini untuk memberikan solusi daya yang lebih ramah lingkungan untuk pemetik kapas.
Pemantauan kondisi dan teknologi pemeliharaan prediktif akan secara signifikan meningkatkan ketersediaan peralatan. Dengan mengintegrasikan sensor getaran, suhu dan tekanan pada pompa A4VG, dikombinasikan dengan analisis data besar dan algoritma kecerdasan buatan, status kesehatan pompa dapat dievaluasi secara real time dan masa pakai yang tersisa dapat diprediksi. Teknologi ini sangat cocok untuk peralatan musiman seperti pemetik kapas. Pengguna dapat secara akurat mengatur pemeliharaan preventif di luar musim untuk menghindari downtime yang tidak terduga pada saat-saat kritis panen. Produk Smart Pump yang saat ini sedang dikembangkan akan memiliki fungsi pemantauan ini dibangun dan mengunggah data ke platform cloud melalui komunikasi nirkabel, sehingga nyaman bagi pengguna dan produsen peralatan untuk melacak status peralatan dari jarak jauh.
Desain modular dan standar akan mengurangi kompleksitas sistem dan biaya pemeliharaan. Di masa depan, pompa A4VG dapat mengadopsi desain yang lebih modular, komponen standarisasi seperti kelompok katup kontrol dan pompa pengisian minyak, yang dapat digabungkan oleh pengguna secara fleksibel sesuai dengan kebutuhan mereka. Desain ini membuat perawatan di tempat lebih nyaman, karena hanya modul yang salah yang perlu diganti daripada seluruh grup pompa, sangat memperpendek waktu perawatan dan mengurangi inventaris suku cadang. Pada saat yang sama, antarmuka standar memfasilitasi pertukaran komponen dari berbagai produsen dan meningkatkan fleksibilitas rantai pasokan. Untuk pengguna pemetik kapas, ini berarti downtime yang lebih pendek dan biaya perawatan yang lebih rendah.
Kemampuan beradaptasi lingkungan akan menjadi pertimbangan penting. Ketika peraturan lingkungan menjadi semakin ketat, kinerja lingkungan sistem hidrolik telah mendapat lebih banyak perhatian. Pompa A4VG di masa depan akan lebih meningkatkan kinerja penyegelan dan mengurangi risiko kebocoran; mengoptimalkan jalur aliran internal untuk mengurangi kehilangan energi; dan beradaptasi dengan media ramah lingkungan seperti minyak hidrolik yang dapat terurai secara hayati. Untuk pemetik kapas yang beroperasi di daerah yang rapuh secara ekologis seperti Xinjiang, sistem hidrolik yang ramah lingkungan dapat mengurangi potensi polusi menjadi tanah dan tanaman dan meningkatkan citra pasar produk pertanian.
Penerapan pompa variabel piston aksial A4VG pada pemetik kapas telah membuktikan keunggulan teknis dan ekonominya, dan tren pembangunan di masa depan akan semakin memperkuat posisi ini. Dengan pengembangan mekanisasi pertanian, kecerdasan dan perlindungan lingkungan, sistem hidrolik berkinerja tinggi akan menjadi konfigurasi standar pemetik kapas canggih, memberikan dukungan teknis yang solid untuk pengembangan industri kapas berkualitas tinggi. Untuk produsen dan pengguna pemetik kapas, pemahaman awal dan adopsi teknologi canggih ini akan mendapatkan keuntungan dalam persaingan pasar yang sengit.
Artikel ini secara komprehensif membahas aplikasi utama dan keunggulan teknis dari pompa variabel piston aksial A4VSO di industri penempaan. Sebagai produk benchmark di bidang pompa piston aksial hidrolik, seri A4VSO telah menjadi elemen daya inti dari sistem hidrolik peralatan penempaan modern dengan kinerja tekanan tinggi yang sangat baik, kontrol variabel fleksibel, dan desain jangka panjang. Artikel ini menganalisis secara rinci prinsip kerja, karakteristik teknis, titik seleksi dan kasus aplikasi spesifik dari pompa A4VSO dalam proses penempaan, dan memberikan saran profesional tentang pemasangan dan pemeliharaan dan perkiraan tren pengembangan teknologi masa depan, memberikan referensi teknis yang komprehensif untuk produsen peralatan yang menempa dan pengguna akhir.
1. Persyaratan Khusus Industri Penempaan untuk Tenaga Hidrolik
Sebagai sarana penting pembentukan logam, teknologi penempaan memiliki posisi yang tak tergantikan di bidang manufaktur mobil, kedirgantaraan, peralatan militer, dll. Dengan pengembangan industri 4.0 dan manufaktur cerdas, peralatan penempaan modern telah mengedepankan persyaratan yang lebih tinggi untuk sistem hidrolik: tekanan tinggi dan aliran besar, kontrol yang tepat, optimasi efisiensi energi, dan stabilitas yang dapat diandalkan. Persyaratan teknis yang ketat ini menyulitkan sistem pompa kuantitatif tradisional untuk memenuhi mereka, dan teknologi pompa piston perpindahan variabel telah menjadi solusi terbaik dengan keunggulannya yang unik.
telah menjadi sumber daya yang disukai untuk sistem hidrolik di industri penempaan dengan desain canggih pompa perpindahan variabel piston aksial pelat swash. Rangkaian pompa ini tidak hanya dapat sepenuhnya menggantikan produk impor dari spesifikasi yang sama, tetapi juga memiliki kinerja luar biasa dalam parameter pertukaran, keandalan, dan kinerja. Tekanan kerjanya yang dinilai mencapai 350bar (35MPA), dan tekanan puncak dapat mencapai 400bar (40MPA), yang sangat cocok untuk skenario aplikasi tekanan tinggi dan aliran tinggi seperti penempaan mesin cetak dan mesin stamping.
Artikel ini akan secara sistematis memperkenalkan karakteristik teknis pompa perpindahan variabel piston aksial A4VSO, menganalisis secara mendalam solusi aplikasi spesifik dalam peralatan penempaan, dan memberikan saran profesional dan saran pemeliharaan untuk membantu pembaca sepenuhnya memahami solusi daya hidrolik yang efisien ini.

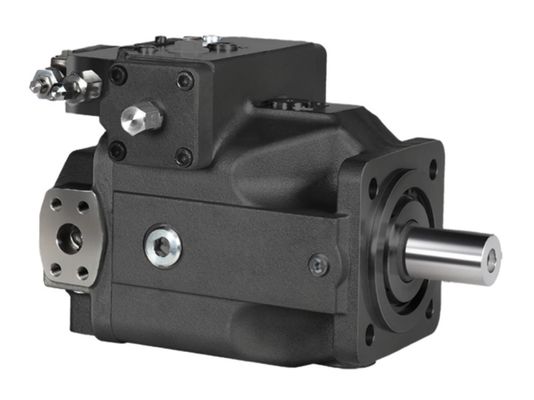

2.Karakteristik teknis pompa variabel piston aksial A4VSO
2.1 Struktur Dasar dan Prinsip Kerja
Seri A4VSO adalah pompa perpindahan variabel piston jenis pelat swash, yang dirancang untuk drive hidrolik efisiensi tinggi sirkuit terbuka. Prinsip kerja intinya didasarkan pada pelat swash yang menggerakkan beberapa plunger dan silinder yang disusun secara aksial untuk berputar bersama, dan gerakan balasan dari plunger relatif terhadap tubuh silinder menyadari hisap dan pelepasan minyak.
Saat swashplate berputar dengan rakitan plunger:
1.Proses Pengisap Minyak: Ruang yang dibentuk oleh plunger dan silinder meningkat, membentuk tekanan negatif untuk mengisap oli
2.Proses pelepasan minyak: Ruang yang dibentuk oleh plunger dan tubuh silinder berkurang, dan minyak diperas menjadi oli bertekanan tinggi untuk output
3.Kontrol Variabel: Perpindahan pompa dapat disesuaikan tanpa langkah dengan mengubah kecenderungan pelat swash untuk mencapai kontrol aliran yang tepat
Prinsip kerja yang unik ini memberikan pompa A4VSO keunggulan yang signifikan seperti struktur kompak, ukuran radial kecil, inersia kecil dan efisiensi volumetrik tinggi, dan sangat cocok untuk persyaratan aplikasi sistem tekanan tinggi.
2.2 Parameter teknis utama dan keunggulan kinerja
Seri A4VSO Pompa piston aksial hidrolik memberikan berbagai spesifikasi perpindahan dari 40 hingga 1000 ml/rev, di antaranya perpindahan berukuran sedang seperti 180, 250, dan 355 sangat cocok untuk menempa aplikasi peralatan. Fitur kinerja utamanya meliputi:
·Kinerja Tekanan Tinggi: Tekanan Kerja Dinilai 350bar, Tekanan Puncak Hingga 420bar, Memenuhi Kondisi Kerja Ekstrem dari Penempuhan Penempuhan
·Kontrol variabel yang efisien: Menyediakan kontrol tegangan konstan DR/DRG, kontrol daya konstan hiperbolik LR, kontrol proporsional listrik EO2 dan bentuk variabel lainnya
·Desain Panjang Umur: Bantalan rol penuh tingkat penerbangan presisi tinggi dan pasangan gesekan pelat sepatu geser yang dioptimalkan secara khusus memperpanjang umur layanan secara signifikan
·Operasi kebisingan rendah: Desain pelat katup yang dioptimalkan dan proses pembuatan presisi memastikan bahwa kebisingan operasi lebih rendah dari standar industri
·Kepadatan Daya Tinggi: Rasio Daya/Berat yang Sangat Baik, Mengurangi Pekerjaan Ruang Ruang Peralatan
·Kemampuan beradaptasi sedang: Minyak mineral atau air HFC GLYCOL Minyak hidrolik tahan api dapat digunakan untuk memenuhi kebutuhan kondisi kerja yang berbeda
Tabel: Seri A4VSO Spesifikasi Perpindahan Utama dan Parameter Kinerja
Spesifikasi (ML/R)
Kecepatan maksimum (rpm)
Laju aliran maksimum (l/mnt)
Daya Maksimum (KW)
Torsi maksimum (nm)
125
1800
225
131
696
180
1800
324
189
1002
250
1500
375
219
1391
355
1500
532
310
1976
2.3 Teknologi Kontrol Variabel Lanjutan
Seri A4VSO Pompa piston aksial hidrolik menyediakan berbagai mode kontrol variabel, yang dapat dipilih secara fleksibel sesuai dengan persyaratan proses penempaan yang berbeda:
1.Kontrol tekanan konstan DR/DRG: Ketika tekanan sistem mencapai nilai yang ditetapkan, pompa secara otomatis mengurangi perpindahan untuk mempertahankan tekanan konstan, yang sangat cocok untuk proses penempaan yang membutuhkan tekanan stabil.
2.Kontrol Daya Konstan Hiperbolik LR: Secara otomatis menyesuaikan perpindahan sesuai dengan beban, sehingga pompa selalu bekerja pada kurva daya yang optimal, meningkatkan efisiensi energi
3.Kontrol Proporsional Listrik EO2: Kontrol pemindahan yang tepat melalui sinyal listrik, integrasi tanpa batas dengan sistem PLC, cocok untuk saluran penempaan cerdas dengan tingkat otomatisasi yang tinggi
4.Kontrol Tekanan Hidrolik HD: Secara otomatis menyesuaikan sesuai dengan perubahan tekanan sistem untuk mempertahankan kecocokan terbaik antara tekanan dan aliran
Teknologi kontrol variabel canggih ini memungkinkan pompa A4VSO untuk secara akurat mencocokkan kebutuhan daya dari setiap tahap proses penempaan, menghindari limbah energi dan secara signifikan mengurangi biaya operasi sistem.
2.4 Desain untuk kemampuan beradaptasi dengan lingkungan khusus
Bertujuan pada lingkungan yang keras dari bengkel penempaan, seperti suhu tinggi dan debu tinggi, pompa A4VSO dirancang khusus dengan berbagai fitur kemampuan beradaptasi:
·Versi media tahan api: Jenis F2 dioptimalkan untuk media glikol air HFC, tidak diperlukan pembilasan bantalan eksternal, menyederhanakan desain sistem
·Segel yang diperkuat: Segel poros PTFE yang diperkuat dan desain bantalan khusus untuk memperluas kemampuan beradaptasi dan masa pakai media
·Kemampuan beradaptasi suhu tinggi: Pelat katup yang dioptimalkan dan desain pasangan gesekan memastikan operasi yang stabil di lingkungan suhu tinggi
·Toleransi Polusi: Meskipun tingkat kebersihan minyak harus menjadi NAS9, toleransi terhadap kontaminasi yang tidak disengaja ditingkatkan melalui desain khusus.
Fitur -fitur ini memungkinkan pompa piston aksial hidrolik A4VSO agar bekerja secara andal di berbagai lingkungan produksi penempaan dan mengurangi waktu henti yang tidak direncanakan.
3. Aplikasi khas A4VSO dalam peralatan penempaan
Ada banyak jenis peralatan penempaan dengan persyaratan proses yang berbeda. Pompa variabel piston aksial A4VSO telah menjadi sumber daya yang ideal untuk berbagai sistem hidrolik mesin penempaan karena karakteristik yang fleksibel dan variabel serta tekanan tinggi dan kinerja aliran yang besar. Berikut ini menganalisis beberapa skenario aplikasi yang khas.
3.1 menempa sistem hidrolik tekan
Penekanan penempaan membutuhkan tekanan instan yang sangat tinggi dan kontrol gerak yang tepat. Pompa A4VSO biasanya dikonfigurasi dengan cara berikut dalam peralatan tersebut:
·Pemilihan pompa utama: spesifikasi A4VSO250 atau A4VSO355, kontrol tekanan konstan DR, memberikan sumber oli bertekanan tinggi yang stabil
·Desain Sistem: Beberapa pompa terhubung secara paralel untuk memenuhi permintaan aliran tinggi sesaat melalui bantuan akumulator
·Kontrol Tekanan: Tekanan kerja biasanya diatur dalam kisaran 280-320bar, disesuaikan sesuai dengan proses penempaan spesifik
·Desain Hemat Energi: Menggunakan Kontrol Kontrol Daya Konstanta LR atau Kontrol Sensitif-Beban Secara Otomatis Mengurangi Perpindahan Saat Stroke Idle Menjatuhkan Dengan Cepat
Perusahaan penempaan besar menggunakan pers penempaan 8.000 ton yang digerakkan oleh grup pompa A4VSO355DR, yang menghemat energi 35% dibandingkan dengan sistem pompa perpindahan tetap asli dan meningkatkan akurasi dan pengulangan penempaan.
3.2 Unit Daya Hidrolik untuk Stamping Production Line
Jalur produksi stamping panel otomotif memiliki persyaratan khusus untuk sistem hidrolik: stroke idle cepat, stamping presisi berkecepatan rendah, dan pengulangan tinggi. Keuntungan A4VSO dalam aplikasi tersebut meliputi:
·Respons Cepat: Pelat Swash memiliki waktu penyesuaian singkat untuk memenuhi persyaratan siklus stamping berkecepatan tinggi
·Kontrol aliran yang tepat: Kontrol proporsional listrik EO2 mencapai koordinasi yang sempurna dengan katup servo
·Integrasi Sistem: Struktur poros melalui mudah digabungkan dengan pompa roda gigi untuk memberikan tekanan dan aliran yang berbeda untuk fungsi yang berbeda
·Tekanan stabil: Karakteristik cut-off tekanan yang baik untuk menghindari fluktuasi tekanan pada saat stamping
Garis pers modern sering menggunakan pompa A4VSO180EO2 dalam kombinasi dengan sistem kontrol servo untuk mencapai akurasi kontrol posisi tingkat milimeter sambil menghemat lebih dari 25% energi dibandingkan dengan sistem tradisional.
3.3 Multi-Stasiun Penempaan Sistem Hidrolik Tekan
Pers penempaan multi-stasiun perlu memberikan daya kepada beberapa aktuator secara bersamaan, dan beban masing-masing stasiun sangat bervariasi. Fitur aplikasi khas pompa A4VSO dalam peralatan seperti itu:
·Kombinasi Multi-Pump: 3-4 A4VSO125 atau A4VSO180 Pump Groups digunakan untuk melayani tempat kerja yang berbeda
·Kontrol Independen: Setiap pompa dapat diatur dengan nilai cut-off tekanan yang berbeda untuk secara akurat sesuai dengan kebutuhan setiap stasiun
·Distribusi aliran: Secara otomatis menyeimbangkan beban setiap pompa melalui kontrol daya konstan LR untuk mengoptimalkan konsumsi daya total
·Desain Redundan: Satu cadangan dan satu konfigurasi cadangan memastikan produksi berkelanjutan, dan kinerja sistem tetap konsisten selama beralih
Setelah mesin penempaan multi-stasiun cincin bantalan mengadopsi empat unit pompa A4VSO125LR, tingkat pemanfaatan peralatan meningkat dari 85% menjadi 93% dan tingkat kegagalan menurun sebesar 40%.
3.4 Penerapan peralatan penempaan khusus
Selain peralatan penempaan konvensional, pompa piston aksial hidrolik A4VSO juga banyak digunakan di berbagai peralatan penempaan khusus:
·Sistem hidrolik penempaan isotermal: Tekanan yang stabil perlu dipertahankan untuk waktu yang lama. Kontrol DR A4VSO memastikan bahwa fluktuasi tekanan kurang dari ± 2bar.
·Powder Forging Press: Kelancaran aksinya sangat tinggi, dan karakteristik aliran rendah dan aliran halus dari A4VSO adalah pasangan yang sempurna
·Peralatan penempaan die multi-directional: Beberapa silinder hidrolik bekerja bersama, dan respons cepat A4VSO memastikan akurasi sinkronisasi gerakan
·Palu penempaan berkecepatan tinggi: Permintaan aliran sesaat besar, dan A4VSO dilengkapi dengan akumulator berkapasitas besar untuk memberikan aliran puncak
Aplikasi khusus ini sepenuhnya menunjukkan kemampuan beradaptasi teknis dan keandalan kinerja pompa A4VSO, mengkonsolidasikan posisi intinya dalam industri penempaan.
Tabel: Konfigurasi khas A4VSO di berbagai peralatan penempaan
Jenis perangkat
Spesifikasi yang disarankan
Metode kontrol
Manfaat utama
Pengaturan Tekanan Khas
Forging Press
A4VSO355
DR/DRG
Stabilitas tegangan tinggi, umur panjang
300-350bar
Jalur produksi stamping
A4VSO180
EO2
Respons cepat dan kontrol yang tepat
250-300bar
Pers penempaan multi-stasiun
A4VSO125
Lr
Daya adaptif, efisiensi energi tinggi
200-280bar
Peralatan penempaan khusus
dibuat khusus
Berbagai kombinasi
Adaptasi profesional untuk persyaratan proses khusus
Disesuaikan berdasarkan proses
4. Pilihan Pompa A4VSO dan titik desain sistem
Seleksi dan desain sistem yang benar adalah kunci untuk memastikan kinerja terbaik dari pompa perpindahan variabel piston aksial A4VSO dalam peralatan penempaan. Bagian ini memberikan panduan seleksi profesional dan saran teknis.
4.1 Prinsip Pemilihan Spesifikasi Perpindahan
Faktor -faktor berikut harus dipertimbangkan saat memilih spesifikasi perpindahan pompa A4VSO:
Persyaratan Aliran: Hitung persyaratan aliran maksimum berdasarkan ukuran silinder hidrolik dan kecepatan operasi, dan pilih pompa yang dapat memenuhi persyaratan pada 1500-1800rpm.
HaiRumus Perhitungan: Q = (A × V) / 600 (L / Min)
HaiDi mana A adalah area efektif silinder hidrolik (cm²), V adalah kecepatan kerja (mm/s)
Persyaratan Tekanan: Konfirmasikan tekanan kerja maksimum dan tekanan puncak peralatan untuk memastikan bahwa itu tidak melebihi peringkat 350bar dan batas puncak 400bar pompa.
Pencocokan Daya: Periksa apakah daya motor penggerak cukup untuk menghindari kelebihan beban
HaiRumus perhitungan daya: p = (p × q) / (600 × η) (kW)
HaiDi mana p adalah tekanan (batang), q adalah laju aliran (l/mnt), dan η adalah efisiensi keseluruhan (biasanya 0,85-0,9)
Pertimbangan Sistem Kerja: Untuk pekerjaan beban tinggi yang berkelanjutan, pilih ukuran yang lebih besar, dan untuk pekerjaan intermiten, pilih sesuai dengan kebutuhan aktual.
Untuk sebagian besar peralatan penempaan, A4VSO125 hingga A4VSO355 adalah spesifikasi umum, di antaranya A4VSO250 dianggap sebagai "spesifikasi universal" yang menyeimbangkan aliran, tekanan, dan faktor biaya.
4.2 Pedoman untuk Memilih Metode Kontrol Variabel
A4VSO menyediakan berbagai metode kontrol variabel, masing -masing dengan karakteristiknya sendiri, seleksi harus dikombinasikan dengan persyaratan proses penempaan:
1.Kontrol Tekanan Konstan DR/DRG:
HaiSkenario yang berlaku: Proses penempaan dan pemeliharaan tekanan yang membutuhkan tekanan stabil
HaiKeuntungan: Tekanan stabil, efek hemat energi yang baik
HaiCatatan: Ketika beberapa pompa terhubung secara paralel, nilai cut-off tekanan harus diatur secara akurat
2.LR Kontrol Daya Konstan Hiperbolik:
HaiSkenario yang berlaku: kesempatan di mana beban berubah sangat tetapi kekuatan total harus dibatasi
HaiKeuntungan: Secara otomatis beradaptasi dengan sumber daya beban dan melindungi
HaiCatatan: Tidak cocok untuk skenario yang membutuhkan kontrol tekanan yang tepat
3.Kontrol Proporsional Listrik EO2:
HaiSkenario yang berlaku: Sistem dengan otomatisasi tinggi dan perlu diintegrasikan dengan PLC
HaiKeuntungan: Kontrol yang tepat, dapat mewujudkan strategi kontrol yang kompleks
HaiCatatan: Perlu mencocokkan sistem kontrol elektronik, biayanya relatif tinggi
4.Kontrol Gabungan:
HaiKombinasi Umum: DRG+LR mewujudkan tegangan konstan dan perlindungan ganda daya konstan
HaiSkenario yang berlaku: Peralatan utama dengan persyaratan tinggi untuk keamanan sistem
Untuk sebagian besar aplikasi penempaan, kontrol DR dapat memenuhi kebutuhan dasar; Peralatan kelas atas disarankan untuk menggunakan kontrol EO2 untuk mencapai manajemen energi yang lebih cerdas.
4.3 Poin Utama dalam Desain Sistem Hidrolik
Saat merancang sistem hidrolik untuk memalsukan peralatan di sekitar pompa A4VSO, perhatian khusus harus diberikan pada aspek -aspek berikut:
Desain Sirkuit Minyak:
·Saat melalui drive digunakan, beberapa pompa dapat dihubungkan secara seri untuk menyediakan sumber oli independen untuk fungsi yang berbeda
·Diameter pipa saluran masuk minyak sudah cukup untuk memastikan bahwa tekanan saluran masuk oli tidak kurang dari 0,2bar
·Saluran pembuangan oli dipimpin kembali ke tangki oli secara terpisah untuk menghindari tekanan punggung yang mempengaruhi segel rumah pompa
Pilihan komponen tambahan:
·Pilih filter saluran masuk oli dengan akurasi filtrasi βₓ≥75 untuk memastikan tingkat kebersihan oli adalah NAS9
·Dianjurkan untuk menggunakan filter tekanan tinggi dengan βₓ≥200 dan tekanan pengenal 20% lebih tinggi dari tekanan sistem maksimum.
·Kapasitas akumulator dihitung berdasarkan permintaan aliran sesaat, biasanya 20-30% dari aliran pompa utama.
Perlindungan Keamanan:
·Sistem ini dilengkapi dengan katup pengaman, dan pengaturan tekanan 5-10% lebih tinggi dari tekanan cut-off pompa.
·Alarm pemantauan suhu, peringatan saat suhu oli melebihi 65 ℃, perlindungan shutdown di 80 ℃
·Pemantauan online tingkat oli dan kontaminasi, pemeliharaan preventif
Desain hemat energi:
·Sistem multi-pompa menggunakan kombinasi pompa dengan spesifikasi yang berbeda agar sesuai dengan persyaratan aliran dari kondisi kerja yang berbeda
·Pertimbangkan menggabungkan drive frekuensi variabel dengan pompa perpindahan variabel untuk lebih mengurangi konsumsi energi
·Untuk memulihkan energi potensial ke bawah dari pers penempaan, teknologi penyesuaian sekunder dapat digunakan
4.4 Pertimbangan Khusus untuk Sistem Cairan Hidrolik yang Tahan Kebakaran
Peralatan penempaan dalam suhu tinggi atau lingkungan yang mudah terbakar seringkali membutuhkan penggunaan minyak hidrolik yang tahan api seperti glikol air HFC. Pada saat ini, poin -poin berikut harus dicatat saat memilih pompa A4VSO:
·Pilih pompa F atau F2 yang dirancang khusus untuk beradaptasi dengan karakteristik media HFC
·Model F2 tidak memerlukan pembilasan bantalan eksternal, desain sistem penyederhanaan
·Tekanan kerja perlu dikurangi sekitar 10% dan kecepatan 15-20%.
·Tangki bahan bakar dirancang dengan volume 30% lebih besar untuk meningkatkan disipasi panas
·Segel dan selang harus kompatibel dengan media glikol air
Pompa A4VSO yang dipilih dengan benar dapat mencapai kinerja dan kehidupan yang mirip dengan minyak mineral dalam media HFC, memberikan daya hidrolik yang aman dan andal untuk lokakarya penempaan suhu tinggi.
5. Instalasi, commissioning dan pemeliharaan
Instalasi yang benar, commissioning standar dan pemeliharaan ilmiah adalah kunci untuk memastikan operasi stabil jangka panjang dari pompa variabel piston aksial A4VSO dalam peralatan penempaan. Bagian ini memberikan panduan teknis profesional.
5.1 Spesifikasi dan tindakan pencegahan instalasi
Instalasi Mekanis:
·Mengadopsi kopling elastis untuk memastikan penyimpangan aksial ·Poros pompa tidak dikenakan gaya radial dan braket pemasangan memiliki kekakuan yang cukup·Untuk pompa melalui drive, beban tambahan pada pompa berikutnya tidak melebihi nilai yang diizinkan.·Diameter pipa saluran masuk minyak sudah cukup dan laju aliran tidak melebihi 1,2 m/s·Port pembuangan oli dipimpin kembali ke tangki oli secara terpisah, dan kemiringan pipa yang naik 5 ° untuk menghindari penyumbatan udara·Tekanan punggung kebocoran oli tidak boleh melebihi 0,15mpa, jika tidak maka akan mempengaruhi sensitivitas mekanisme variabel servo.·Kabel katup solenoida proporsional dilindungi dengan baik dan dijauhkan dari saluran listrik.·Sinyal kontrol cocok dengan tegangan catu daya dan polaritasnya benar·Landasan yang dapat diandalkan untuk menghindari gangguan elektromagnetik·Konfirmasikan bahwa arah rotasi sudah benar (biasanya searah jarum jam jika dilihat dari ujung poros)·Level oli dalam tangki sudah cukup dan jenis oli sudah benar·Pipa saluran masuk oli diisi dengan minyak dan udara habis.1.Longgarkan sekrup penyesuaian tekanan untuk menempatkan pompa pada tekanan minimum.2.Mulailah motor, periksa kemudi dan kebisingan abnormal apa pun3.Jalankan terus menerus selama 10 menit dan periksa apakah suhu shell harus naik secara merata1.Pompa Kontrol DR: Secara bertahap kencangkan sekrup penyesuaian tekanan ke nilai pengaturan yang diperlukan§Penekan penempaan biasanya ditetapkan pada 280-320 bar2.LR Control Pump: Atur tekanan maksimum terlebih dahulu, lalu sesuaikan kurva daya3.EO2 Control Pump: Tekanan maksimum dan karakteristik aliran yang diatur melalui pengontrol1.Periksa apakah kecepatan setiap tindakan memenuhi persyaratan desain2.Sistem multi-pompa perlu menyeimbangkan kontribusi aliran setiap pompa3.Verifikasi waktu respons mekanisme variabel dan stabilitas1.Uji fungsi cut-off tekanan untuk mengkonfirmasi bahwa pompa dapat mengubah tekanan pada waktu ketika tekanan yang ditetapkan tercapai2.Periksa apakah tekanan pembukaan katup pengaman normal (5-10% lebih tinggi dari tekanan cut-off pompa)3.Mensimulasikan kondisi kesalahan untuk memverifikasi efektivitas perangkat perlindungan·Tingkat oli, suhu oli dan kualitas oli·Tingkat kebisingan dan getaran pengoperasian pompa·Cek kebocoran eksternal·Indikasi tekanan diferensial filter·Setiap 500 jam: Periksa penyelarasan kopling dan kencangkan baut pemasangan·Setiap 1000 jam: Ganti filter saluran masuk oli dan ambil sampel untuk menguji kontaminasi oli·Setiap 2000 jam: Periksa fleksibilitas mekanisme variabel dan uji kinerja kontrol·Setiap 4000 jam: Ganti filter tekanan tinggi dan periksa sepenuhnya status teknis pompa·Pertahankan kebersihan minyak di level NAS9 dan secara teratur memeriksa kontaminasi·Kontrol suhu oli dalam kisaran optimal 30-65 ℃·Pantau kadar air (·Jangan mencampur minyak dari merek yang berbeda dan membersihkan sistem secara menyeluruh saat mengganti oli·Kemungkinan penyebab: Mekanisme variabel macet, kegagalan katup kontrol, keausan internal pompa·Perawatan: Periksa sirkuit oli kontrol, uji mekanisme variabel, dan ukur efisiensi volumetrik pompa.·Kemungkinan penyebab: kavitasi, kerusakan bantalan, bagian internal yang longgar·Perawatan: Periksa kondisi saluran masuk minyak, ukur getaran perumahan, dan bongkar dan periksa apakah perlu.·Kemungkinan Penyebab: Perubahan batas pelat swash, penyimpangan sinyal kontrol, keausan pompa·Pengobatan: Periksa Sinyal Kontrol, Pemindahan Maksimum Uji, Pengukuran Kebocoran Sistem·Kemungkinan Penyebab: Kebocoran internal yang berlebihan, viskositas minyak yang tidak tepat, pendinginan yang tidak mencukupi·Tindakan: Periksa efisiensi volumetrik, verifikasi spesifikasi oli, evaluasi kondisi disipasi panas·Kemungkinan Penyebab: Tekanan kontrol yang tidak mencukupi, piston variabel macet, kegagalan katup kontrol·Perawatan: Periksa sirkuit oli kontrol, bersihkan mekanisme variabel, dan uji respons katup1.Kuras minyak lama di pompa dan suntikkan minyak baru yang mengandung inhibitor karat2.Crank manual bantalan untuk beberapa siklus untuk membentuk film minyak di permukaan pasangan bantalan dan gesekan.3.Permukaan mesin yang terbuka dilapisi dengan oli anti-rust dan port oli disegel dengan steker sekrup4.Mekanisme variabel ditempatkan di posisi tengah untuk melepaskan tegangan pegas5.Simpan di lingkungan yang kering dan periksa status tahan karat secara teratur·Sistem pompa pengukuran menyesuaikan tekanan melalui katup overflow, dan sejumlah besar energi terbuang dalam bentuk energi panas·Pompa perpindahan variabel menyesuaikan output sesuai dengan permintaan beban, biasanya menghemat energi 30-50%·Setelah transformasi, mesin pers penempaan 2.000 ton mencapai penghematan energi 42%, menghemat sekitar 180.000 kWh listrik per tahun.·Kontrol tekanan pompa variabel lebih tepat dan konsistensi ukuran penempaan ditingkatkan·Penyesuaian aliran tanpa langkah untuk memenuhi kebutuhan berbagai tahap proses·Kurangi syok hidrolik dan tingkatkan keandalan sistem·Investasi awal: 20-30% lebih tinggi untuk sistem pompa variabel·Biaya operasi: 40-60% lebih rendah dari sistem pompa variabel·Periode Payback: Biasanya 1-2 tahun·Suhu oli pompa variabel lebih rendah dan umur minyak diperpanjang·Kurangi kondisi meluap dan kurangi keausan komponen·Sistem ini lebih sederhana dan memiliki lebih sedikit poin kegagalan·Pompa utama diganti dengan dua pompa A4VSO355LR dengan kontrol daya konstan·Tingkatkan pasokan minyak tambahan dari akumulator untuk memenuhi aliran sesaat dari penempaan cepatHaiKonsumsi energi berkurang 38%HaiSuhu oli turun dari 72 ° C hingga 58 ° CHaiPeningkatan akurasi penempaan, berkurangnya tingkat memo sebesar 25%HaiPeriode Pengembalian: 14 Bulan·Empat pompa A4VSO125DR digunakan untuk mengontrol stasiun kerja yang berbeda.·Atur secara akurat nilai cut-off tekanan dari setiap pompa untuk membentuk gradien tekanan·Efek setelah meningkatkan:·Pompa A4VSO250F2 dipilih untuk beradaptasi dengan media glikol air HFC·Mengoptimalkan tata letak pipa untuk mengurangi kehilangan tekanan·Kinerja setelah transformasi:·Biaya pembelian unit pompa·Biaya transformasi sistem·Biaya pemasangan dan commissioning·Konsumsi energi (60-70%)·Biaya pemeliharaan·Penggantian cairan dan filter·Kehilangan downtime·Nilai sisa peralatan saat sudah pensiun·Diskon dagang·Biaya awal: 15-25%·Biaya Energi: 60-70%·Biaya Pemeliharaan: 10-15%·Nilai residual: 2-5%·Investasi Renovasi: 280.000 yuan·Waktu operasi tahunan: 6000 jam·Daya Sistem Asli: 110kw·Perkiraan Hemat Energi: 35%·Harga Listrik: 0,8 yuan/kWh·Penghematan Listrik Tahunan: 110kW × 35%× 6000H = 231.000 kWh·Penghematan Listrik Tahunan: 231.000 × 0,8 = 184.800 yuan·Pengurangan Biaya Pemeliharaan: Sekitar 20.000 yuan/tahun·Pengurangan Limbah: Sekitar 30.000 Yuan/Tahun·Total Penghasilan Tahunan: Sekitar 235.000 yuan·Periode Pengembalian Sederhana: 28/23.5≈1.2 tahun·Mempertimbangkan nilai waktu uang: sekitar 1,5 tahun·Pemantauan Kondisi: Sensor tekanan, suhu, dan getaran terintegrasi untuk memantau status kesehatan pompa secara real time·Pemeliharaan Prediktif: Memprediksi masa pakai layanan yang tersisa berdasarkan analisis data besar dan mengoptimalkan rencana pemeliharaan·Kontrol Adaptif: Secara otomatis mengoptimalkan titik operasi sesuai dengan parameter proses dan perubahan beban·Diagnosis jarak jauh: analisis dan panduan kesalahan jarak jauh melalui internet industri·Bahan Pasangan Gesekan Baru: Mengurangi kebocoran internal dan meningkatkan efisiensi volumetrik menjadi lebih dari 98%·Algoritma kontrol yang dioptimalkan: pencocokan beban yang lebih akurat, mengurangi pekerjaan yang terbuang·Sistem Daya Hibrida: Dikombinasikan dengan drive frekuensi variabel untuk mencapai regulasi sekunder·Teknologi Pemulihan Energi: Menggunakan energi potensial ke bawah dari mesin penempaan untuk menghasilkan listrik·Bahan berkekuatan tinggi dan ringan: Tingkatkan kepadatan daya dan mengurangi volume dan berat badan·Teknologi Perawatan Permukaan: seperti pelapisan DLC, memperpanjang umur pasangan gesekan utama·Aplikasi Bahan Komposit: Ganti beberapa bagian logam, mengurangi kebisingan dan biaya·Pabrikan Aditif: Cetakan Terpadu Saluran Aliran Kompleks untuk Mengoptimalkan Kinerja Hidrolik·Adaptasi Minyak Hidraulik Biodegradable: Desain yang Dioptimalkan untuk Beradaptasi dengan Media Ramah Lingkungan·Teknologi Kontrol Kebocoran: Standar untuk nol kebocoran eksternal·Penindasan Kebisingan: Kurangi kebisingan dengan 3-5dB lain melalui optimasi struktural·Desain Daur Ulang: Meningkatkan Tingkat Pemulihan Material dan Kenyamanan Pembongkaran·Standardisasi antarmuka: Menyederhanakan integrasi sistem dan mengurangi persyaratan kustomisasi·Desain Modular: Memenuhi Beragam Kebutuhan Dengan Menggabungkan Modul Standar·Konfigurasi Perangkat Lunak: Penyesuaian fungsi dicapai melalui pengaturan parameter daripada perubahan perangkat keras·Global Unified Platform: Spesifikasi Teknis Produk yang Konsisten di berbagai wilayah1.Tekanan tinggi dan efisiensi tinggi: Seri A4VSO memiliki tekanan pengenal 350bar dan tekanan puncak 400bar, dan berbagai metode kontrol variabel untuk mencocokkan persyaratan proses penempaan yang sempurna.2.Penghematan energi yang signifikan: Dibandingkan dengan sistem pompa kuantitatif tradisional, penghematan energi khas adalah 30-50%, dan periode pengembalian investasi singkat3.Dapat diandalkan dan tahan lama: bantalan tingkat penerbangan dan desain pasangan gesekan yang dioptimalkan memastikan umur panjang di lingkungan penempaan yang keras4.Adaptasi Fleksibel: Kisaran perpindahan dari 40 hingga 1000ml/r, beberapa mode kontrol untuk memenuhi kebutuhan peralatan penempaan yang berbeda5.Foresight Cerdas: Memiliki Landasan Teknis untuk Pengembangan Cerdas dan Jaringan Untuk Memenuhi Kebutuhan Pabrik Cerdas Masa Depan·Prioritas diberikan pada solusi pompa variabel A4VSO, terutama spesifikasi 125-355ml/r·Pilih metode kontrol sesuai dengan karakteristik proses. Kontrol listrik EO2 direkomendasikan untuk proses yang kompleks.·Desain sistem hidrolik yang masuk akal untuk memberikan permainan penuh pada keuntungan dari pompa perpindahan variabel·Mengevaluasi Ekonomi Mengonversi Sistem Pompa Perpindahan Tetap ke Pompa Perpindahan Variabel A4VSO·Memprioritaskan transformasi konsumsi energi tinggi dan peralatan laju beban tinggi·Pertimbangkan renovasi bertahap untuk mengurangi risiko investasi·Pertahankan tingkat kebersihan minyak NAS9 secara ketat·Pemantauan status pompa dan pemeliharaan preventif secara rutin·Buat file operasi dan pemeliharaan lengkap·Pasar kelas atas: Pompa variabel yang cerdas dan jaringan akan menjadi standar·Pasar Mid-End: Mempercepat Transisi dari Pompa Perpindahan Tetap ke Pompa Perpindahan Variabel·Bidang yang muncul: seperti penempaan presisi, penempaan isotermal, dll., Yang memiliki permintaan yang meningkat untuk pompa berkinerja tinggi1.Prioritas akan diberikan untuk mengevaluasi solusi pompa variabel A4VSO, terutama produk spesifikasi 180-355ml/r2.Pilih integrator sistem yang berpengalaman untuk memastikan optimasi desain3.Investasikan dalam pelatihan pemeliharaan operator untuk mendapatkan hasil maksimal dari peralatan Anda4.Menetapkan hubungan kerja sama teknis jangka panjang dan melacak inovasi produk
Dalam operasi penambangan batubara modern, motor piston aksial hidrolik adalah komponen daya inti, dan kinerjanya secara langsung menentukan efisiensi kerja dan keandalan mesin penambangan batubara. Motor variabel piston aksial seri A6VM telah menjadi solusi drive pilihan untuk peralatan penambangan batubara kelas atas di rumah dan di luar negeri karena kepadatan daya mereka yang sangat baik, rentang regulasi kecepatan yang luas dan daya tahan yang luar biasa. Artikel ini akan secara komprehensif menganalisis karakteristik teknis dari motor seri A6VM, sangat mengeksplorasi skenario aplikasi mereka dalam peralatan penambangan batubara utama seperti mesin penambangan batubara, mesin tunneling, dan konveyor scraper, secara sistematis menjelaskan keunggulan hemat energi mereka dibandingkan dengan motor tradisional, dan memberikan seleksi ilmiah dan rekomendasi pemeliharaan. Akhirnya, mereka menantikan prospek pengembangan teknologi ini dalam pembangunan tambang cerdas.
Pendahuluan: Persyaratan Inti Sistem Hidrolik untuk Peralatan Tambang Batubara
Sebagai komponen penting dari struktur energi global, efisiensi penambangan dan keamanan batubara selalu menjadi fokus industri. Dengan meningkatnya kedalaman penambangan batubara dan lingkungan operasi yang semakin kompleks, persyaratan yang lebih tinggi ditempatkan pada mesin dan peralatan penambangan batubara - output daya tinggi, regulasi kecepatan yang tepat, reliabilitas tinggi dan penghematan energi dan perlindungan lingkungan telah menjadi empat indikator inti peralatan penambangan batubara modern. Dalam konteks ini, sistem transmisi hidrolik telah menjadi metode transmisi daya yang disukai untuk berbagai jenis mesin penambangan batubara karena keunggulannya seperti kepadatan daya tinggi, tata letak fleksibel dan resistensi dampak yang kuat.
Sebagai aktuator utama dari sistem hidrolik, kinerja motor piston aksial hidrolik secara langsung mempengaruhi kinerja seluruh mesin. Motor kuantitatif tradisional sering menghadapi masalah seperti rentang regulasi kecepatan sempit, efisiensi rendah, dan sering pemeliharaan di bawah kondisi kerja yang keras di tambang batubara, yang secara serius membatasi kinerja penuh peralatan. Motor variabel piston aksial seri A6VM dengan sempurna menyelesaikan titik -titik nyeri ini melalui desain sumbu heliks yang inovatif dan teknologi kontrol canggih, memberikan solusi daya yang efisien dan andal untuk peralatan tambang batubara.
Artikel ini akan memperkenalkan prinsip-prinsip teknis dan karakteristik produk dari motor seri A6VM, menganalisis secara rinci aplikasi khas mereka dalam berbagai jenis peralatan penambangan batubara, menunjukkan keunggulan hemat energi mereka melalui data komparatif, dan memberikan panduan seleksi dan pemeliharaan praktis. Akhirnya, ini akan menantikan prospek pengembangan mereka di tambang pintar, memberikan referensi komprehensif untuk produsen peralatan penambangan batubara, pengguna dan teknisi.

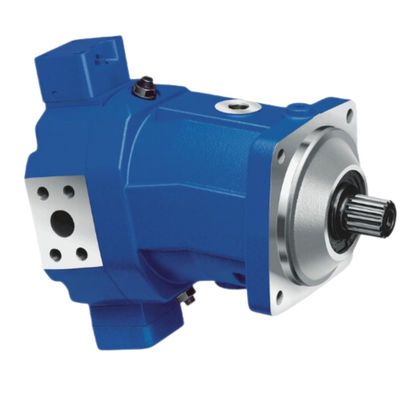

Rexroth A6VM Series Axial Piston Variable Variable Motor Technology Analisis
Tinjauan Seri Produk dan Parameter Dasar
Jalur produk motor variabel tekanan tinggi yang dirancang untuk kondisi tugas berat, mencakup kisaran spesifikasi 28 hingga 1000, yang dapat memenuhi kebutuhan peralatan penambangan batubara dengan tingkat daya yang berbeda. Seri ini mengadopsi konsep desain modular dan dapat dibagi menjadi dua kategori sesuai dengan tekanan nominal: tekanan nominal motor dengan spesifikasi 28 hingga 200 adalah 400bar, dan tekanan puncak dapat mencapai 450bar; Sementara tekanan nominal produk dengan spesifikasi 250 hingga 1000 adalah 350bar, dan tekanan puncaknya adalah 400bar. Desain tekanan tinggi ini memungkinkan seri A6VM untuk menampilkan torsi yang lebih besar pada volume yang sama, yang sangat cocok untuk aplikasi mesin penambangan batubara dengan ruang terbatas tetapi kebutuhan daya tinggi.
Rentang perpindahan adalah keuntungan signifikan lainnya dari seri A6VM, karakteristik variabel tanpa langkah memungkinkan perpindahan untuk terus disesuaikan dalam kisaran VG max hingga VG min (= 0). Mengambil model A6VM140 sebagai contoh, perpindahan maksimum dapat mencapai 171.8cm³ dan perpindahan minimum dapat disesuaikan dengan 0. Rentang penyesuaian yang luas ini memungkinkan motor tunggal untuk beradaptasi dengan kebutuhan berbagai kondisi operasi peralatan penambangan batubara, sangat menyederhanakan desain sistem transmisi. Dalam hal karakteristik kecepatan, kisaran kecepatan nominal dari rangkaian motor ini di bawah kondisi VG Max adalah 2500-4450rpm (tergantung pada spesifikasi yang berbeda), dan kecepatan maksimum dapat mencapai 8400rpm pada perpindahan minimum, menunjukkan kinerja kecepatan tinggi yang sangat baik.
Struktur inti dan prinsip kerja
Seri A6VM mengadopsi kelompok rotor plunger kerucut aksial dengan desain sumbu miring. Struktur ini memiliki kepadatan daya yang lebih tinggi dan masa pakai layanan yang lebih lama daripada desain pelat miring tradisional. Komponen intinya termasuk badan silinder, plunger, pelat katup, sumbu miring dan mekanisme variabel, dll. Semua pasangan gesekan dioptimalkan dan dilengkapi dengan sistem bantalan berkualitas tinggi untuk memastikan kinerja yang stabil di lingkungan yang keras dari tambang batubara.
Prinsip kerja, ketika minyak bertekanan tinggi memasuki rongga plunger melalui pelat distribusi, ia mendorong plunger untuk bergerak secara aksial. Karena kecenderungan tertentu dari sumbu miring, gerakan linier plunger dikonversi menjadi gerakan rotasi poros utama. Dengan menyesuaikan kecenderungan sumbu miring, perpindahan motor dapat diubah untuk mencapai penyesuaian tanpa langkah dari kecepatan dan torsi output. Desain mekanisme variabel unik dari seri A6VM membuatnya merespons dengan cepat dan memiliki akurasi kontrol yang tinggi, dan dapat mencocokkan perubahan persyaratan beban peralatan tambang batubara secara real time.
Perlu disebutkan bahwa motor A6VM mengadopsi desain rotasi dua arah, yang dapat dengan mudah mencapai switching maju dan mundur. Fitur ini sangat penting dalam peralatan penambangan batubara yang membutuhkan pembalikan yang sering (seperti kepala pemotongan roadheader). Pada saat yang sama, desain simetris dari struktur internalnya memastikan konsistensi kinerja di bawah kondisi kerja ke depan dan terbalik, menghindari masalah degradasi kinerja terbalik yang disebabkan oleh desain searah motor tradisional.
Sorot fitur teknis dan keunggulan
Seri A6VM Motor Piston Axial Hidraulik memiliki banyak keunggulan teknis dalam aplikasi tambang batubara:
Kepadatan daya tinggi adalah salah satu fitur paling menonjol dari seri A6VM. Dengan mengoptimalkan jalur aliran hidrolik dan menggunakan bahan berkekuatan tinggi, serangkaian motor ini mencapai output torsi yang sangat tinggi dalam ukuran yang ringkas. Mengambil model A6VM200 sebagai contoh, dapat menghasilkan torsi hingga 1550nm pada tekanan nominal dan hanya beratnya 78kg. Rasio power-to-weight yang sangat baik ini menjadikannya pilihan yang ideal untuk peralatan penambangan batubara dengan ruang terbatas.
Rentang kontrol yang luas memungkinkan A6VM untuk memenuhi persyaratan ganda kecepatan tinggi dan torsi tinggi peralatan penambangan batubara. Dalam operasi penambangan batubara, peralatan sering perlu sering beralih antara kondisi berkecepatan rendah dan torsi tinggi (seperti memotong batubara keras) dan kondisi berkecepatan tinggi dan torsi rendah (seperti pergeseran cepat). Motor perpindahan tetap tradisional perlu menggunakan gearbox yang kompleks untuk mencapai persyaratan ini, sementara motor pemindahan variabel A6VM dapat mencapai persyaratan ini hanya dengan menyesuaikan perpindahan, sangat menyederhanakan sistem transmisi dan meningkatkan keandalan.
Karakteristik awal yang sangat baik dan momen rendah inersia memungkinkan seri A6VM berkinerja baik di bawah kondisi start-stop peralatan penambangan batubara yang sering. Mesin penambangan batubara sering kali perlu memulai secara instan dan menahan beban yang tiba -tiba. Motor tradisional rentan terhadap masalah seperti kesulitan memulai atau dampak berlebihan. A6VM secara signifikan mengurangi torsi gesekan awal dengan mengoptimalkan struktur plunger dan sistem bantalan. Pada saat yang sama, ia memiliki momen kecil inersia dan kecepatan respons yang cepat, memastikan awal yang halus dari peralatan dalam kondisi beban yang berat.
Desain yang kasar dan tahan lama membuat A6VM sangat cocok untuk lingkungan tambang batubara yang keras. Perumahannya terbuat dari besi cor berkekuatan tinggi, pasangan gesekan utama dirawat secara khusus, dan sistem bantalan diperkuat untuk menahan debu, kelembaban dan getaran di lingkungan tambang batu bara. Aplikasi praktis telah menunjukkan bahwa dengan pemeliharaan yang tepat, masa pakai motor A6VM di peralatan tambang batubara dapat mencapai 1,5-2 kali lipat dari motor tradisional, sangat mengurangi downtime peralatan dan biaya pemeliharaan.
Tabel: Perbandingan Parameter Teknis beberapa Model Seri Rexroth A6VM
model
Perpindahan vg max (cm³)
Tekanan nominal (bar)
Tekanan puncak (batang)
Kecepatan Nominal (RPM)
Torsi (NM)
Berat (kg)
A6VM55
85.2
400
450
3900
610
36
A6VM107
115.6
400
450
3550
828
46
A6VM160
171.8
350
400
3100
1230
62
A6VM200
216.5
350
400
2900
1550
78
Analisis aplikasi khas A6VM dalam peralatan tambang batubara
Sistem penggerak mesin penambangan batubara
Sebagai peralatan inti dari wajah pertambangan yang sepenuhnya mekanis modern, kinerja mesin penambangan batubara secara langsung mempengaruhi efisiensi produksi dan keamanan tambang batubara. Dengan output torsi tinggi dan kemampuan regulasi kecepatan yang tepat, motor piston aksial hidrolik seri A6VM telah menjadi pilihan penggerak yang ideal untuk traksi dan pemotongan bagian mesin penambangan batubara kelas atas.
Dalam sistem traksi Shearer, motor A6VM biasanya digunakan bersamaan dengan peredam untuk mendorong Shearer untuk bergerak di sepanjang wajah yang bekerja. Kompleksitas kondisi geologis tambang batubara membutuhkan sistem traksi untuk dapat menyesuaikan kecepatan dan torsi secara real time sesuai dengan perubahan beban. Karakteristik variabel tanpa stepless dari A6VM memungkinkan Shearer untuk secara otomatis mengurangi kecepatan dan meningkatkan torsi di bawah kondisi batubara yang keras, dan meningkatkan kecepatan dan produktivitas dalam kondisi batubara lunak. Data aplikasi aktual menunjukkan bahwa sistem traksi Shearer menggunakan motor A6VM adalah 15% -20% lebih efisien daripada solusi motor kuantitatif tradisional, terutama di wajah kerja di mana ketebalan jahitan batubara sangat bervariasi, keuntungan adaptifnya lebih jelas.
Drive bagian pemotongan memiliki persyaratan yang lebih ketat pada motor, yang perlu menahan beban dampak yang kuat dan rotasi yang sering maju dan terbalik. Desain kepadatan daya tinggi dari seri A6VM memungkinkannya untuk memberikan torsi yang cukup untuk mendorong drum pemotongan di ruang terbatas. Sistem bantalan yang kokoh dan kelompok pendorong yang dioptimalkan dapat secara efektif menyerap getaran dan dampak selama proses pemotongan. Tes komparatif di tambang batu bara besar menunjukkan bahwa bagian pemotongan mesin penambangan batubara menggunakan motor A6VM160 bekerja terus menerus selama 800 jam tanpa kegagalan dalam kondisi batubara yang keras, sementara motor yang bersaing yang serupa membutuhkan perawatan rata -rata setiap 500 jam.
Penerapan bagian -bagian utama mesin bor terowongan
Roadhead roadhead batubara menghadapi kondisi kerja yang lebih kompleks dan perlu memenuhi persyaratan ganda pemecahan batu yang efisien dan posisi yang tepat. Motor Seri A6VM memiliki kinerja yang sangat baik di kepala pemotongan, mekanisme pemuatan dan mekanisme perjalanan Roadheader.
Drive head cutting adalah fungsi inti dari mesin membosankan terowongan, yang membutuhkan motor untuk menyediakan output torsi tinggi yang kontinu dan stabil. Model A6VM107 dan A6VM140 sering digunakan untuk drive pemotongan mesin bor terowongan menengah. Kisaran regulasi kecepatan yang luas memungkinkan operator untuk menyesuaikan kecepatan pemotongan secara real time sesuai dengan kekerasan pembentukan batuan, yang tidak hanya melindungi gigi pemotongan tetapi juga meningkatkan efisiensi rekaman. Terutama ketika menghadapi kesalahan atau batu keras, motor dapat secara otomatis mengurangi kecepatan dan meningkatkan torsi untuk menghindari kelebihan peralatan dan shutdown. Data aplikasi proyek tunneling batubara menunjukkan bahwa mesin boring terowongan menggunakan motor A6VM memiliki tingkat kegagalan 40% lebih rendah dan peningkatan 25% dalam rekaman bulanan daripada solusi penggerak listrik tradisional.
Dalam mekanisme perjalanan roadheader, stabilitas berkecepatan rendah dan karakteristik kontrol yang tepat dari motor A6VM sepenuhnya digunakan. Kondisi terowongan tambang batu bara kompleks, yang mengharuskan roadheader dapat melakukan posisi yang tepat tingkat milimeter. A6VM dapat mencapai operasi stabil kecepatan-sangat rendah 0,1R/menit melalui sistem kontrol loop tertutup, sepenuhnya memenuhi persyaratan penentuan posisi yang tepat. Pada saat yang sama, karakteristik respons cepat memungkinkan operator untuk menyesuaikan posisi roadheader tepat waktu untuk memastikan kualitas pembentukan jalan.
Konveyor scraper dan sistem pendukung hidrolik
Scraper Conveyor adalah peralatan utama untuk transportasi batubara di wajah kerja tambang batubara, dan sistem penggeraknya perlu beroperasi terus menerus pada beban tinggi. Motor seri A6VM berkinerja baik di kepala dan tail drive conveyor scraper tugas berat, terutama model perpindahan besar seperti A6VM200 dan A6VM250, yang dapat memberikan torsi awal yang cukup untuk mengatasi ketahanan awal beban penuh.
Dibandingkan dengan drive motor tradisional, conveyor scraper menggunakan motor piston aksial hidrolik A6VM memiliki tiga keunggulan utama: pertama, kinerja perlindungan kelebihan beban baik. Ketika rantai konveyor macet, peningkatan tekanan dalam sistem hidrolik akan secara otomatis mengurangi kecepatan motor untuk menghindari kerusakan peralatan; Kedua, distribusi daya fleksibel. Ketika banyak motor digerakkan, kekuatan setiap titik drive dapat seimbang secara otomatis; Ketiga, fitur awal lunak secara signifikan mengurangi dampak rantai dan memperpanjang masa pakai peralatan. Praktik aplikasi di tambang dengan kapasitas puluhan juta ton menunjukkan bahwa umur rantai conveyor scraper yang digerakkan secara hidrolik lebih dari 30% lebih lama dari penggerak listrik, dan biaya pemeliharaan tahunan dikurangi sekitar 150.000 yuan.
Dalam sistem pendukung hidrolik, motor A6VM terutama digunakan untuk fungsi gerakan rangka cepat. Wajah penambangan yang sepenuhnya mekanis modern mensyaratkan bahwa dukungan dapat bergerak cepat dengan mesin penambangan batubara. Motor kuantitatif tradisional sulit untuk menyeimbangkan akurasi kecepatan dan posisi yang mendorong. Motor variabel A6VM dapat mencapai kombinasi sempurna dari gerakan bingkai berkecepatan tinggi dan posisi yang tepat melalui penyesuaian perpindahan, secara signifikan meningkatkan efisiensi kemajuan wajah kerja. Data pemantauan menunjukkan bahwa sistem pendukung menggunakan motor A6VM memiliki kecepatan bergerak frame 20% lebih tinggi daripada solusi tradisional, dan akurasi penentuan posisi dapat mencapai ± 10mm, yang sepenuhnya memenuhi persyaratan permukaan kerja otomatis.
Aplikasi Peralatan Bantu Tambang Batubara Lainnya
Selain peralatan inti di atas, motor piston aksial hidrolik seri A6VM juga banyak digunakan dalam berbagai jenis peralatan tambahan tambang batu bara. Untuk rig pengeboran tambang batu bara, model perpindahan kecil dan menengah seperti A6VM55 dan A6VM80 memberikan daya rotasi yang ideal. Kinerja berkecepatan tinggi mereka memenuhi persyaratan pengeboran dari berbagai formasi batuan, sementara kontrol variabel memungkinkan penyesuaian parameter otomatis selama proses pengeboran.
Kelompok pompa penggerak hidrolik dari sistem drainase tambang batubara juga sering menggunakan motor A6VM sebagai sumber daya. Kondisi hidrologi di tambang batubara kompleks, volume pembuangan sangat bervariasi, dan set pompa kecepatan tetap tradisional tidak efisien. Pompa yang digerakkan motor variabel A6VM dapat menyesuaikan kecepatan pompa secara real time sesuai dengan perubahan ketinggian air, mempertahankan efisiensi kerja terbaik, dan mencapai efek penghematan energi yang signifikan. Kasus renovasi stasiun pompa air pusat batubara menunjukkan bahwa setelah mengadopsi sistem variabel hidrolik, penghematan listrik tahunan mencapai 450.000 kWh, dan periode pengembalian investasi kurang dari 2 tahun.
Selain itu, motor A6VM juga digunakan di perangkat penumpang overhead tambang batu bara, penghancur, stasiun pemuatan dan peralatan lainnya, dan keandalan serta kemampuan beradaptasi mereka telah diakui secara luas oleh pengguna tambang batubara. Dengan peningkatan otomatisasi dan intelijen tambang batubara, karakteristik kontrol yang tepat dari motor seri A6VM akan memainkan peran yang lebih besar dan memberikan solusi daya berkualitas tinggi untuk konstruksi tambang yang cerdas.
Tabel: Konfigurasi Aplikasi Khas Seri A6VM di berbagai peralatan tambang batubara
Jenis Peralatan Penambangan Batubara
Model A6VM yang direkomendasikan
Manfaat utama
Efek aplikasi yang khas
Bagian pemotongan mesin penambangan batubara
A6VM160, A6VM200
Kepadatan torsi tinggi, ketahanan guncangan
Efisiensi pemotongan meningkat sebesar 20% dan tingkat kegagalan berkurang sebesar 35%
Mekanisme perjalanan mesin boring terowongan
A6VM107, A6VM140
Stabilitas kecepatan rendah, kontrol yang tepat
Akurasi penentuan posisi ± 5mm, efisiensi rekaman meningkat sebesar 25%
Drive Conveyor Scraper
A6VM200, A6VM250
Start lunak, perlindungan kelebihan beban
Kehidupan rantai diperpanjang 30%, dan biaya pemeliharaan tahunan berkurang 150.000
Sistem Pindah Dukungan Hidrolik
A6VM80, A6VM107
Respons cepat, kontrol kecepatan variabel
Kecepatan bergerak rak meningkat sebesar 20%, dan akurasi penentuan posisi ± 10mm
Rig pengeboran pertambangan
A6VM55, A6VM80
Kecepatan tinggi, penyesuaian variabel
Efisiensi pengeboran meningkat sebesar 30% dan bor bit Life diperpanjang
Keuntungan penghematan energi dan analisis teknis dan ekonomi motor variabel A6VM
Perbandingan konsumsi energi dengan motor perpindahan tetap tradisional
Sebagai industri yang memakan energi tinggi, meningkatkan efisiensi energi peralatan dalam penambangan batubara secara langsung terkait dengan biaya produksi dan emisi karbon. Rexroth A6VM seri piston aksial hidrolik motor piston menggunakan teknologi variabel canggih untuk mencapai efek hemat energi yang signifikan dibandingkan dengan motor perpindahan tetap tradisional, yang terutama tercermin dalam aspek -aspek berikut:
Regulasi adaptif beban adalah mekanisme penghematan energi A6VM inti. Kondisi beban peralatan penambangan batubara sangat bervariasi. Efisiensi motor perpindahan tetap tradisional turun tajam pada beban parsial. Namun, A6VM dapat menyesuaikan perpindahan untuk menjaga motor tetap beroperasi dalam kisaran efisiensi tinggi. Mengambil sistem traksi mesin penambangan batubara sebagai contoh, ketika beban berkurang, A6VM secara otomatis meningkatkan perpindahan dan mengurangi kecepatan untuk menjaga tekanan kerja di area efisiensi tinggi, sementara motor kecepatan tetap menyebabkan tekanan turun dan efisiensi berkurang. Data yang diukur aktual menunjukkan bahwa dalam kondisi kerja yang khas, efisiensi rata-rata sistem variabel A6VM adalah 18% -25% lebih tinggi dari sistem kuantitatif, dan penghematan listrik tahunan dapat mencapai puluhan ribu kWh.
Tidak ada kehilangan overflow adalah titik penghematan energi penting lainnya. Peralatan tambang batu bara seringkali membutuhkan kombinasi kecepatan dan torsi yang berbeda. Sistem tradisional menyesuaikan aliran melalui pelambatan katup proporsional, yang menyebabkan minyak tekanan tinggi meluap melalui katup overflow, menghasilkan limbah energi. A6VM mengadopsi prinsip regulasi kecepatan volumetrik dan menyesuaikan kecepatan dengan mengubah perpindahan motor. Aliran sistem secara akurat cocok dengan permintaan beban, dan kerugian pelambatan dan overflow pada dasarnya dihilangkan. Kasus modifikasi dari conveyor scraper tambang batubara menunjukkan bahwa setelah mengadopsi sistem variabel A6VM, suhu oli hidrolik dikurangi dengan rata-rata 15-20 ℃, dan konsumsi energi sistem pendingin berkurang sebesar 40%, yang sepenuhnya membuktikan efek penghematan energi.
Fungsi pencocokan daya memungkinkan sistem A6VM untuk secara dinamis menyesuaikan daya output sesuai dengan kondisi kerja yang sebenarnya. Persyaratan daya peralatan penambangan batubara sangat bervariasi di berbagai tahap kerja. Misalnya, seorang roadheader membutuhkan daya tinggi saat memotong, tetapi hanya daya rendah saat memposisikan. Sistem A6VM memantau perubahan beban melalui sensor dan menyesuaikan perpindahan motor dan tekanan sistem secara real time untuk menghindari limbah energi yang disebabkan oleh "kuda besar yang menarik gerobak kecil". Statistik menunjukkan bahwa pencocokan daya cerdas ini dapat mengurangi konsumsi energi seluruh mesin sebesar 20%-30%. Dengan latar belakang kenaikan harga energi, keuntungan ini memiliki nilai ekonomi yang signifikan.
Perbandingan komprehensif dengan sistem penggerak listrik
Motor piston aksial hidrolik menunjukkan keunggulan unik di bawah kondisi kerja khusus di tambang batubara:
Kapasitas kelebihan beban, motor A6VM memiliki keuntungan alami. Kapasitas kelebihan motor listrik biasanya tidak lebih dari 1,5 kali nilai pengenal, dan durasinya pendek, sedangkan motor hidrolik dapat dengan mudah menahan 2-2,5 kali kelebihan beban instan, yang sangat penting untuk peralatan penambangan batubara yang mengandung beban benturan. Misalnya, ketika mesin penambangan batubara bertemu gangue batubara yang keras, sistem A6VM dapat secara otomatis meningkatkan tekanan dan torsi untuk menghindari penutupan peralatan, sementara motor listrik dapat memicu shutdown pelindung, yang mempengaruhi efisiensi produksi.
Keselamatan anti ledakan adalah pertimbangan utama untuk peralatan tambang batu bara. Sistem hidrolik secara inheren aman, tanpa risiko percikan listrik, dan sangat cocok untuk lingkungan tambang gas tinggi. Motor A6VM mengadopsi desain yang tertutup sepenuhnya dengan tingkat perlindungan hingga IP67, yang sepenuhnya memenuhi kebutuhan debu dan air dari lingkungan yang keras dari tambang batubara. Sebaliknya, motor tahan ledakan berukuran besar, biaya tinggi, dan kompleks untuk dipelihara, dan tidak memiliki keunggulan dalam beberapa kondisi kerja.
Fleksibilitas sistem, drive hidrolik memiliki nilai yang tak tergantikan. Sistem A6VM mentransmisikan daya melalui pipa, memiliki tata letak yang fleksibel, dan mudah untuk mencapai sinkronisasi titik multi-drive dan distribusi daya, yang sangat cocok untuk peralatan seperti konveyor scraper jarak jauh. Namun, penggerak listrik membutuhkan motor independen dan sistem kontrol untuk setiap titik drive, yang membutuhkan investasi besar dan kontrol yang kompleks. Tes komparatif dari tambang batubara besar menunjukkan bahwa pada permukaan yang bekerja di atas 300 meter, total biaya kepemilikan konveyor scraper yang digerakkan secara hidrolik adalah 15% -20% lebih rendah dari penggerak listrik.
Analisis Biaya Siklus Hidup
Dari perspektif operasional jangka panjang, sistem motor piston aksial hidrolik A6VM memiliki efisiensi ekonomi yang unggul, yang terutama tercermin dalam aspek-aspek berikut:
Investasi awal, biaya sistem hidrolik kelas atas sebanding dengan drive motor anti ledakan, tetapi mengingat bahwa sistem hidrolik dapat menyederhanakan komponen transmisi mekanik (seperti peredam, cengkeraman, dll.), Biaya keseluruhan seringkali lebih kompetitif. Khusus untuk peralatan berdaya tinggi, keuntungan kepadatan daya dari sistem hidrolik membuatnya lebih berharga di lingkungan tambang batubara bawah tanah yang dibatasi ruang.
Biaya energi operasi adalah bagian utama dari biaya siklus hidup. Seperti disebutkan sebelumnya, sistem variabel A6VM dapat menghemat energi 15% -25% dibandingkan dengan sistem hidrolik tradisional dan energi 10% -15% dibandingkan dengan drive motor kecepatan tetap. Mengambil wajah penambangan batubara berukuran sedang yang mengkonsumsi 2 juta kWh listrik per tahun sebagai contoh, penggunaan sistem A6VM dapat menghemat 200.000 hingga 500.000 kWh listrik per tahun, setara dengan tagihan listrik sekitar 100.000 hingga 250.000 yuan (dihitung pada 0,5 yuan per KWH), dengan manfaat ekonomi yang signifikan.
Biaya pemeliharaan, seri A6VM telah secara signifikan mengurangi frekuensi pemeliharaan dan biaya berkat desainnya yang kokoh dan umur panjang. Statistik menunjukkan bahwa dalam kondisi operasi yang sama, interval perbaikan motor A6VM adalah 1,5-2 kali lipat dari motor biasa, dan konsumsi suku cadang berkurang lebih dari 30%. Selain itu, desain modular sistem hidrolik membuat pemeliharaan di tempat lebih nyaman dan mengurangi waktu henti peralatan.
Manfaat ekonomi tidak langsung yang dibawa oleh peningkatan efisiensi produksi bahkan lebih besar. Respons cepat dan kontrol yang tepat dari sistem A6VM memungkinkan peralatan penambangan batubara untuk beroperasi pada parameter optimal, meningkatkan efisiensi penambangan dan tingkat pemulihan sumber daya. Beberapa kasus aplikasi telah menunjukkan bahwa efisiensi mesin penambangan batubara menggunakan sistem hidrolik A6VM telah meningkat sebesar 10%-15%, dan rekaman bulanan mesin tunneling telah meningkat sebesar 20%-25%. Manfaat tersembunyi ini seringkali jauh melebihi manfaat hemat energi langsung.
Tabel: Perbandingan biaya siklus hidup penuh dari sistem hidrolik A6VM dan teknologi alternatif (mengambil mesin penambangan batubara sebagai contoh)
Barang biaya
Sistem hidrolik A6VM
Sistem hidrolik kuantitatif tradisional
Sistem penggerak motor anti ledakan
Komentar
Biaya investasi awal (sepuluh ribu yuan)
120-150
100-130
130-160
Berisi sistem kontrol drive lengkap
Biaya konsumsi energi tahunan (10.000 yuan)
45-55
55-70
50-65
Dihitung berdasarkan 6000 jam operasi per tahun
Biaya pemeliharaan tahunan (10.000 yuan)
8-12
12-18
10-15
Termasuk biaya tenaga kerja dan suku cadang
Siklus perbaikan (jam)
8000-10000
5000-6000
6000-8000
Saatnya Perombakan Pertama
Tingkat pemanfaatan peralatan (%)
85-90
75-85
80-88
Pertimbangkan waktu kegagalan dan perbaikan
Total biaya dalam 5 tahun (10.000 yuan)
290-370
350-450
320-410
Investasi Awal + 5 Tahun Pengoperasian dan Biaya Pemeliharaan
Catatan: Data dalam tabel adalah rata -rata industri, dan nilai spesifiknya bervariasi tergantung pada kondisi tambang dan konfigurasi peralatan
Panduan Pemilihan dan Pemeliharaan Motor A6VM
Metode pemilihan ilmiah dan parameter utama
Seleksi yang benar adalah prasyarat untuk memastikan bahwa motor piston aksial hidrolik melakukan secara optimal dalam peralatan penambangan batubara. Ada banyak model dalam seri A6VM, yang perlu dipilih secara ilmiah sesuai dengan kondisi aplikasi tertentu, terutama mempertimbangkan parameter berikut:
Pemilihan perpindahan adalah pekerjaan dasar dan perlu dihitung berdasarkan torsi maksimum dan tekanan kerja yang dibutuhkan oleh peralatan. Rumusnya adalah: perpindahan VG = (2π × T)/(ΔP × ηm), di mana t adalah torsi beban (NM), ΔP adalah perbedaan tekanan kerja (batang), dan ηm adalah efisiensi mekanis (biasanya 0,9-0,95). Peralatan penambangan batubara sering menghadapi beban mendadak, dan disarankan untuk meninggalkan margin torsi 10%-15%. Misalnya, torsi beban maksimum dari kepala pemotong Roadheader tertentu adalah 950nm, dan tekanan kerja sistem adalah 350bar. Dihitung bahwa VG≈ (2 × 3,14 × 950)/(350 × 0,93) ≈183cm³, sehingga lebih tepat untuk memilih model A6VM200 (VG maks = 216.5cm³).
Kisaran kecepatan harus memenuhi persyaratan kecepatan minimum dan maksimum peralatan. Seri A6VM dapat mencapai kecepatan tertinggi pada perpindahan minimum, dan memberikan torsi maksimum tetapi kecepatan terendah pada perpindahan maksimum. Saat memilih model, perlu untuk memeriksa apakah kecepatan motor di VG Max memenuhi persyaratan peralatan berkecepatan rendah, dan apakah kecepatan pada VG min memenuhi persyaratan berkecepatan tinggi. Sangat penting untuk dicatat bahwa peralatan penambangan batubara bekerja di bawah kondisi berkecepatan rendah dan torsi tinggi untuk waktu yang lama. Penting untuk memastikan bahwa kurva efisiensi model yang dipilih dalam kondisi ini relatif datar untuk menghindari panas berlebih yang disebabkan oleh penurunan efisiensi yang tajam.
Mode kontrol tergantung pada tingkat otomatisasi peralatan. A6VM menyediakan berbagai opsi kontrol: Tipe HD adalah kontrol proporsional hidrolik, cocok untuk sebagian besar peralatan penambangan batubara; Jenis EP adalah kontrol proporsional listrik, yang mudah dihubungkan ke sistem otomatisasi; Jenis EZ memiliki sakelar netral, yang cocok untuk kesempatan di mana kontrol posisi yang tepat diperlukan. Untuk peralatan penambangan cerdas modern, disarankan untuk memilih tipe EP atau EZ untuk memfasilitasi pemantauan jarak jauh dan penyesuaian cerdas. Misalnya, proyek mesin penambangan batubara pintar menggunakan motor A6VM200EP2D/63W2, yang terhubung ke sistem kontrol melalui bus CAN untuk mencapai optimalisasi otomatis parameter pemotongan.
Antarmuka pemasangan dan bentuk ekstensi poros harus cocok dengan struktur mekanis peralatan. Seri A6VM menyediakan berbagai opsi ekstensi flensa dan poros, termasuk standar ISO, SAE dan antarmuka khusus khusus. Peralatan penambangan batubara sering terkena getaran yang kuat. Dianjurkan untuk menggunakan antarmuka flensa SAE dengan kekakuan yang lebih baik dan menggunakannya dengan dukungan penyerapan kejut. Formulir ekstensi poros perlu mempertimbangkan persyaratan transmisi torsi. Dianjurkan untuk menggunakan poros spline untuk acara torsi besar, dan poros kunci datar untuk torsi kecil dan sedang.
Poin dan tindakan pencegahan Kunci Konfigurasi Sistem
Motor piston aksial hidrolik A6VM tidak dapat dipisahkan dari konfigurasi sistem yang masuk akal. Dalam aplikasi tambang batu bara, perhatian khusus harus diberikan pada poin -poin berikut:
Kebersihan minyak adalah faktor kunci yang mempengaruhi kehidupan A6VM. Tambang batubara berdebu, sehingga sistem hidrolik harus dilengkapi dengan filter presisi tinggi. Dianjurkan untuk mengatur filter 10μm dengan β≥75 di saluran masuk oli dan filter 20μm dengan β≥75 dalam pengembalian oli. Pengalaman praktis menunjukkan bahwa kontaminasi oli menyebabkan lebih dari 70% kegagalan motor A6VM, sehingga harus dianggap serius. Untuk lingkungan bawah tanah tambang batubara tinggi, pertimbangkan untuk menambahkan sistem filtrasi offline untuk secara teratur menyaring minyak di dalam tangki.
Saluran pembuangan oli sering diabaikan tetapi sangat penting. A6VM mensyaratkan bahwa tekanan balik oli rumah tidak melebihi 0,5 bar, dan pipa pembuangan oli harus kembali langsung ke tangki oli dan dimasukkan di bawah level oli. Karena keterbatasan ruang, peralatan penambangan batubara sering menggunakan banyak motor untuk berbagi satu saluran pembuangan oli, yang dapat dengan mudah menyebabkan tekanan punggung yang berlebihan dan kerusakan segel oli. Dianjurkan untuk mengatur pipa pembuangan oli terpisah untuk setiap motor A6VM, atau menggunakan pipa umum dengan diameter yang cukup besar (setidaknya diameter yang sama dengan port pembuangan oli motor). Kasus perbaikan mesin terowongan pertambangan menunjukkan bahwa setelah mengoptimalkan saluran pembuangan oli, masa pakai motor A6VM diperpanjang 3 kali.
Sistem pendingin perlu dihitung dan ditentukan berdasarkan generasi panas yang sebenarnya. Efisiensi total A6VM dapat mencapai lebih dari 90% ketika bekerja di zona efisiensi tinggi, tetapi efisiensi dapat turun menjadi sekitar 80% di bawah kondisi berkecepatan rendah dan torsi tinggi, dan 10% -20% daya akan dikonversi menjadi panas. Suhu sekitar di bawah tanah di tambang batubara tinggi dan kondisi disipasi panas buruk, sehingga lebih dingin dengan kapasitas yang cukup harus dikonfigurasi. Disarankan untuk memasang sensor suhu oli untuk pemantauan waktu nyata. Ketika suhu oli melebihi 65 ° C, alarm harus dikeluarkan, dan ketika melebihi 70 ° C, mesin harus ditutup untuk diperiksa. Pengalaman praktis menunjukkan bahwa kontrol suhu yang baik dapat memperpanjang interval pemeliharaan motor A6VM sebesar 30%-50%.
Langkah-langkah anti-getaran sangat penting untuk peralatan penambangan batubara. Meskipun A6VM memiliki desain yang kokoh dan tahan lama, getaran kuat jangka panjang masih akan mempengaruhi kehidupannya. Disarankan untuk menggunakan dukungan penyerap kejut selama instalasi, dan semua pipa penghubung harus menggunakan transisi selang fleksibel untuk menghindari koneksi yang kaku. Khusus untuk bagian getaran frekuensi tinggi seperti bagian pemotongan mesin penambangan batubara, dimungkinkan untuk mempertimbangkan menambahkan akumulator hidrolik untuk menyerap pulsasi tekanan. Data pemantauan dari tambang batubara menunjukkan bahwa langkah-langkah anti-getaran yang sempurna mengurangi tingkat kegagalan motor A6VM dalam lingkungan getaran yang kuat sebesar 60%.
Praktik terbaik pemeliharaan
Pemeliharaan ilmiah dapat memaksimalkan masa pakai motor piston aksial hidrolik A6VM. Titik pemeliharaan di lingkungan tambang batubara meliputi:
Barang inspeksi harian harus mencakup: tingkat oli, suhu oli, kualitas oli; suhu rumah motor (tidak boleh melebihi 80 ℃); kebisingan atau getaran abnormal; kebocoran di setiap koneksi. Dianjurkan untuk mengadopsi metode empat langkah "LIHAT, Dengarkan, Sentuh, dan Ukur": Lihatlah warna dan busa minyak; Dengarkan apakah suara berjalan seragam; Sentuh suhu perumahan untuk melihat apakah itu abnormal; dan ukur apakah tekanan dan aliran sistem normal. Yang terbaik adalah melakukan inspeksi cepat terhadap peralatan tambang batubara setiap shift dan merekam parameter kunci untuk memfasilitasi penemuan tanda -tanda kegagalan awal.
pemeliharaan rutin harus ditentukan sesuai dengan kondisi kerja yang sebenarnya. Biasanya disarankan untuk mengganti filter oli pengembalian setiap 500 jam kerja; Ambil sampel untuk menguji kontaminasi minyak dan kadar air setiap 2000 jam; dan melakukan inspeksi komprehensif tentang keausan internal motor setiap 4000 jam. Lingkungan bawah tanah tambang batubara keras, dan siklus pemeliharaan dapat diperpendek dengan tepat. Selama pemeliharaan, perhatian khusus harus diberikan pada keausan pasangan gesekan utama seperti plunger, pelat distribusi, dan bantalan, dan bagian -bagian yang melebihi nilai yang diijinkan harus diganti dalam waktu. Pengalaman pemeliharaan tambang batu bara besar menunjukkan bahwa bersikeras pemeliharaan preventif dapat memperpanjang interval perbaikan motor A6VM menjadi lebih dari 10.000 jam.
Diagnosis kesalahan membutuhkan pemikiran sistematis. Kesalahan umum A6VM meliputi: kesulitan memulai (mungkin karena viskositas minyak yang berlebihan atau asupan udara sistem); Torsi output yang tidak memadai (mungkin karena kebocoran internal yang berlebihan atau tekanan kontrol yang tidak mencukupi); kebisingan abnormal (mungkin karena kerusakan yang mengandung atau jamming plunger). Selama diagnosis, analisis komprehensif dari beberapa parameter seperti tekanan, aliran, dan suhu harus dilakukan untuk menghindari kesalahan penilaian. Misalnya, kemungkinan alasan suhu motor yang berlebihan meliputi: viskositas oli yang tidak tepat, pendinginan yang tidak mencukupi, kebocoran internal yang berlebihan, operasi kelebihan beban, dll., Yang perlu diperiksa satu per satu. Dianjurkan agar perusahaan penambangan batubara dilengkapi dengan peralatan pengujian hidrolik dasar, seperti pengukur tekanan, meter aliran, termometer inframerah, dll., Untuk meningkatkan efisiensi diagnosis kesalahan.
Manajemen suku cadang sangat penting untuk mengurangi downtime. Tambang batubara memiliki persyaratan tinggi untuk kontinuitas produksi. Disarankan untuk menyimpan suku cadang kunci A6VM berikut: unit segel poros, perakitan sepatu plunger, pelat distributor, kit bantalan. Suku cadang harus disimpan di lingkungan yang bersih dan kering, dan akurasi dimensi dan kualitas permukaan harus diperiksa sebelum pemasangan. Pengingat Khusus: Aksesori berbagai model A6VM tidak dapat dicampur. Bahkan bagian dengan penampilan yang sama mungkin memiliki sedikit perbedaan. Penggunaan paksa akan menyebabkan kegagalan awal. Pelajaran tambang batu bara menunjukkan bahwa penggunaan aksesori non-orisinal memperpendek umur rata-rata motor A6VM sebesar 40%.
Tabel: Siklus pemeliharaan yang disarankan untuk motor A6VM di lingkungan tambang batubara
Proyek pemeliharaan
Inspeksi harian
Pemeliharaan 500 jam
Pemeliharaan 2000h
Pemeliharaan 4000H
Komentar
Pemeriksaan Level Minyak
✓
✓
✓
✓
Dilakukan pada setiap penyerahan shift
Pemantauan Suhu Minyak
✓
✓
✓
✓
Mencatat suhu operasi maksimum dan minimum
Inspeksi/Penggantian Filter
-
✓
✓
✓
Mempersingkat siklus penggantian saat polusi serius
Deteksi Kontaminasi Minyak
-
-
✓
✓
NAS Level 9 atau di bawah dianggap memenuhi syarat
Cek kebocoran eksternal
✓
✓
✓
✓
Termasuk segel poros, antarmuka, dll.
Deteksi kebisingan dan getaran
✓
✓
✓
✓
Menetapkan nilai dasar untuk membandingkan perubahan
Inspeksi Pengetatan Baut Kunci
-
✓
✓
✓
Kandas kembali sesuai dengan persyaratan torsi
Inspeksi keausan internal
-
-
-
✓
Periksa keausan plunger, piring katup, dll.
Pengukuran clearance bantalan
-
-
-
✓
Jika nilainya melebihi nilai yang diijinkan, itu perlu diganti
Tes fungsi katup kontrol
-
✓
✓
✓
Pastikan respons mekanisme variabel sensitif dan akurat
Catatan: Siklus pemeliharaan dalam tabel adalah rekomendasi umum dan harus disesuaikan sesuai dengan kondisi kerja aktual dan rekomendasi produsen peralatan.

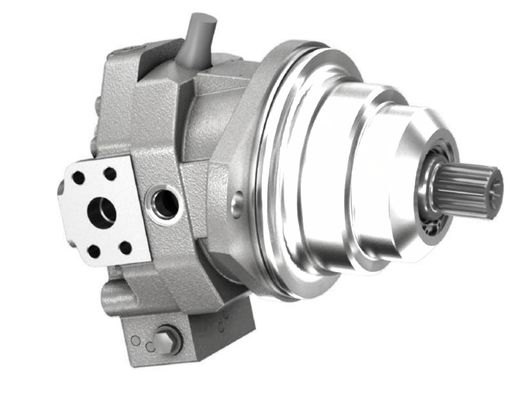

Prospek pengembangan teknologi A6VM di bawah tren penambangan cerdas
Integrasi dan penerapan teknologi digital
Dengan percepatan kemajuan konstruksi tambang pintar, motor piston aksial hidrolik berubah dari elemen daya sederhana menjadi aktuator yang cerdas. Seri A6VM menyediakan platform yang ideal untuk peningkatan digital peralatan penambangan batubara dengan mengintegrasikan sensor dan antarmuka komunikasi. Generasi baru motor A6VM EPR memiliki tekanan built-in, suhu dan sensor kecepatan, yang dapat memantau status kerja secara real time dan mengirimkan data ke sistem kontrol melalui Bus CAN atau antarmuka IO-Link. Fungsi pemantauan cerdas ini memungkinkan manajer peralatan untuk memahami status kesehatan motorik, mewujudkan pemeliharaan prediktif, dan menghindari gangguan produksi yang disebabkan oleh kegagalan mendadak.
Teknologi kembar digital dalam sistem A6VM luas. Dengan membangun model virtual motor dan menyinkronkan data operasi motor fisik secara real time, kinerja dalam berbagai kondisi kerja dapat disimulasikan dan diprediksi dalam ruang digital. Perusahaan pertambangan batu bara dapat menggunakan teknologi ini untuk mengoptimalkan parameter operasi peralatan, mensimulasikan strategi pemotongan terbaik dalam kondisi geologis yang berbeda, dan bahkan memprediksi masa pakai komponen utama yang tersisa. Sebagai contoh, tambang uji menghubungkan model kembar digital motor A6VM200 ke sistem kontrol pusat tambang dan berhasil mencapai penyesuaian adaptif daya pemotongan, mengurangi konsumsi energi per ton batubara sebesar 12%.
Kontrol otomatis adalah persyaratan inti dari tambang pintar. Kombinasi dari seri A6VM dan teknologi proporsional elektro-hidrolik menyediakan aktuator yang tepat untuk peralatan penambangan batubara. Dengan memprogram dan mengendalikan arah perpindahan motor dan rotasi, fungsi -fungsi lanjutan seperti penyesuaian ketinggian otomatis dari mesin penambangan batubara dan penentuan posisi otomatis mesin tunneling dapat direalisasikan. Secara khusus, sakelar posisi netral (NLS) yang dilengkapi dengan motor A6VM EZ dapat secara akurat mendeteksi posisi sumbu miring dan memberikan sinyal umpan balik untuk kontrol loop tertutup. Praktik telah menunjukkan bahwa akurasi kontrol tinggi drum dari mesin penambangan batubara menggunakan kontrol cerdas A6VM dapat mencapai ± 2cm, jauh melebihi tingkat operasi manual.
Inovasi berkelanjutan dari teknologi hemat energi
Di bawah tujuan "karbon ganda", persyaratan penghematan energi dan pengurangan konsumsi untuk peralatan penambangan batubara terus meningkat, dan inovasi seri A6VM dalam efisiensi energi akan terus semakin dalam:
Sistem Daya Hibrida memberikan ide hemat energi baru untuk peralatan hidrolik tambang batubara. Menggabungkan motor A6VM dengan penyimpanan energi roda gila atau supercapacitor dapat memberikan daya tambahan ketika beban berubah secara tiba -tiba, mengurangi permintaan daya puncak pompa utama. Sistem ini sangat cocok untuk peralatan dengan fluktuasi beban besar seperti mesin tunneling. Ini dapat mengurangi daya terpasang sebesar 15% -20% dan meningkatkan kecepatan respons dinamis. Model mesin tunneling hybrid tertentu menggunakan motor A6VM140 dan perangkat penyimpanan energi roda gila 50kJ, yang mengurangi daya pemotongan puncak sebesar 25% dan efisiensi pemulihan energi mencapai 35%.
Sistem kontrol pompa kecepatan variabel adalah arah pengembangan penting lainnya. Sistem pompa variabel tekanan konstan tradisional masih memiliki kerugian pencitraan di bawah beban parsial, sedangkan sistem kecepatan variabel yang menggunakan motor frekuensi variabel untuk menggerakkan pompa dan motor A6VM dapat mencapai pencocokan aliran yang lebih akurat. Sistem ini mengontrol aliran dengan menyesuaikan kecepatan pompa alih -alih pelambatan, yang secara teoritis dapat menghilangkan semua kerugian pelambatan. Data uji lapangan menunjukkan bahwa sistem kontrol pompa kecepatan variabel menghemat energi 10% -15% dibandingkan dengan sistem sensitif beban tradisional dan energi 30% -40% dibandingkan dengan sistem pompa perpindahan tetap, mewakili arah masa depan teknologi transmisi hidrolik.
.
Teknologi pemulihan energi memiliki nilai khusus dalam peralatan penambangan batubara. Ketika motor A6VM berfungsi sebagai pompa, ia dapat mengubah energi potensial gravitasi peralatan saat rem atau diturunkan menjadi energi hidrolik untuk penyimpanan dan pemanfaatan. Misalnya, ketika mesin penambangan batubara ditarik ke bawah atau dukungan hidrolik diturunkan, beberapa energi dapat dipulihkan. Sistem pemulihan energi canggih menggunakan motor A6VM dalam kombinasi dengan akumulator, dan efisiensi pemulihan dapat mencapai lebih dari 60%. Statistik dari tambang uji tertentu menunjukkan bahwa setelah aplikasi komprehensif berbagai teknologi hemat energi, total konsumsi energi peralatan wajah kerja telah berkurang 25%-30%, menghemat lebih dari satu juta yuan dalam tagihan listrik setiap tahun.
Kemajuan dalam Bahan dan Proses Pabrikan
A6VM Motor Piston Aksial Hidraulik Tidak Dapat Dipisahkan dari Inovasi Bahan dan Teknologi Manufaktur:
Bahan pasangan gesekan memiliki masa pakai motorik yang diperpanjang secara signifikan. Sepatu geser bahan komposit baru dan pelat distributor yang dilapisi meningkatkan ketahanan aus A6VM di lingkungan debu tinggi tambang batubara lebih dari 50%. Secara khusus, pasangan gesekan utama menggunakan lapisan karbon seperti berlian (DLC) memiliki koefisien gesekan serendah 0,05-0,08, yang sangat mengurangi torsi mulai dan kehilangan mekanis. Tes komparatif di tambang batubara menunjukkan bahwa motor A6VM menggunakan bahan baru mengurangi kenaikan suhu sebesar 10-15 ° C dalam kondisi operasi yang sama dan memperpanjang umur yang diharapkan sebesar 8.000 jam kerja.
Teknologi bantalan telah meningkatkan kapasitas penahan beban A6VM. Generasi baru bantalan keramik hibrida (cincin baja dengan bola keramik) memiliki ketahanan korosi yang sangat baik di lingkungan basah tambang batubara, sementara memungkinkan kecepatan yang lebih tinggi dan interval pelumasan yang lebih lama. Kelompok bantalan yang dimuat sebelumnya dioptimalkan untuk beban kejut dapat secara efektif menyerap energi getaran selama operasi pemotongan dan melindungi struktur internal motor. Aplikasi praktis menunjukkan bahwa tingkat kegagalan motor A6VM menggunakan bantalan baru dalam kondisi beban berat berkurang lebih dari 40%.
Teknologi manufaktur aditif menyediakan kemungkinan baru untuk desain A6VM yang dioptimalkan. Pencetakan 3D dapat memproduksi saluran aliran yang kompleks dan struktur ringan yang sulit dicapai dengan proses tradisional, lebih lanjut meningkatkan kepadatan daya dan efisiensi. Perusahaan Cina telah mulai bereksperimen dengan penggunaan teknologi selektif laser laser (SLM) untuk memproduksi komponen kunci tertentu dari A6VM, seperti silinder dengan bentuk saluran minyak yang dioptimalkan. Data uji menunjukkan bahwa desain ini meningkatkan efisiensi volumetrik motor sebesar 2%-3%, yang dapat membawa manfaat hemat energi yang cukup besar dalam operasi jangka panjang.
Peran dalam konstruksi tambang hijau
Transformasi hijau industri pertambangan batubara telah menciptakan ruang aplikasi baru untuk teknologi A6VM:
Sistem hidrolik penggerak listrik sepenuhnya adalah tren peralatan penambangan batubara di masa depan. Menggabungkan motor A6VM dengan silinder listrik, katup kontrol listrik dan komponen lainnya dapat membangun sistem "hidrolik hijau" yang benar-benar bebas bocor. Sistem ini menggunakan minyak hidrolik yang dapat terurai secara hayati, yang tidak akan mencemari lingkungan tambang bahkan jika bocor. Saat ini, perusahaan Cina sedang mengembangkan versi A6VM yang lebih baik khusus untuk sistem hidrolik listrik, menggunakan bahan penyegelan khusus dan perawatan permukaan untuk memastikan kompatibilitas dengan minyak yang ramah lingkungan.
Teknologi Kontrol Kebisingan membuat A6VM lebih cocok untuk tambang modern dengan persyaratan tinggi untuk lingkungan kerja. Dengan mengoptimalkan jumlah plunger dan waktu distribusi aliran, tingkat kebisingan A6VM generasi baru 3-5dB lebih rendah dari produk tradisional. Dikombinasikan dengan muffler eksternal dan tanda kurung yang menyerap kejut, lingkungan suara bawah tanah dapat ditingkatkan lebih lanjut. Data yang diukur menunjukkan bahwa tingkat tekanan suara dari sistem A6VM dengan serangkaian ukuran pengurangan noise penuh tidak melebihi 75dB pada 1 meter, yang sangat meningkatkan kondisi kerja penambang.
Desain kehidupan panjang mengurangi pembangkitan limbah dan sesuai dengan konsep ekonomi sirkular. Desain modular dari seri A6VM membuat lebih dari 90% bahan yang dapat didaur ulang, dan bagian keausan kunci dapat diganti secara individual tanpa menghapus seluruh mesin. Rexroth juga telah membentuk sistem remanufaktur lengkap. Setelah perbaikan profesional, kinerja motor lama dapat dikembalikan ke lebih dari 95% yang baru, sedangkan biayanya hanya 60% -70% dari yang baru. Praktik kelompok pertambangan menunjukkan bahwa penggunaan motor A6VM yang diproduksi ulang menghemat 30% dari biaya pengadaan setiap tahun dan mengurangi 50 ton limbah hidrolik.
Karena konstruksi tambang hijau pintar dipromosikan lebih lanjut, motor piston aksial hidrolik seri A6VM akan terus berinovasi, memberikan kekuatan yang kuat sambil memenuhi kebutuhan industri pertambangan batubara yang beragam untuk efisiensi tinggi, penghematan energi, kontrol cerdas dan keramahan lingkungan, menjadi komponen inti yang sangat diperlukan dalam modernisasi peralatan pertambangan batubara. Perusahaan pertambangan batubara harus memperhatikan tren pengembangan teknologi ini dan meningkatkan peralatan secara tepat waktu untuk mempertahankan daya saing pasar dan mencapai tujuan pembangunan berkelanjutan.
Karena pengembangan sumber daya laut terus maju ke daerah air dalam, peralatan laut memiliki persyaratan yang semakin tinggi untuk keandalan, efisiensi energi dan kecerdasan sistem hidrolik. Dengan kinerjanya yang sangat baik, pompa piston aksial A4VSO Series Hydraulic telah menjadi komponen daya utama di bidang pembuatan kapal lepas pantai global. Artikel ini akan secara komprehensif menganalisis karakteristik teknis pompa variabel piston aksial A4VSO, aplikasi khasnya di bidang pembuatan kapal laut, solusi integrasi sistem dan tren pengembangan masa depan, memberikan referensi profesional untuk pengguna industri.

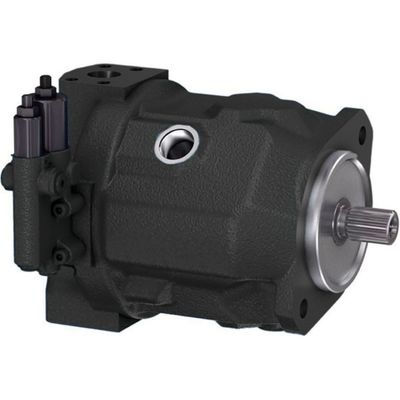

Keuntungan teknis pompa piston aksial A4VSO
Pompa piston aksial A4VSO Series Hidraulik mewakili tingkat lanjutan dari teknologi transmisi hidrolik loop terbuka arus. Struktur pompa piston aksial variabel dengan desain pelat swash sangat cocok untuk permintaan untuk tekanan tinggi, aliran besar dan kondisi beban variabel di bidang kapal lepas pantai. Rangkaian pompa ini mengadopsi struktur pelat swash yang inovatif, dan alirannya sebanding dengan kecepatan drive dan perpindahan. Dengan menyesuaikan kecenderungan pelat swash, kontrol variabel tanpa langkah tercapai, memberikan kemampuan regulasi daya yang tepat untuk operasi rekayasa lepas pantai yang kompleks.
Pompa piston aksial A4VSO memiliki parameter kinerja yang sangat baik, memungkinkan tekanan kerja terus menerus sebesar 280 bar dan tekanan puncak hingga 400 bar, sepenuhnya memenuhi persyaratan ketat peralatan operasi laut dalam untuk sistem hidrolik bertekanan tinggi. Desain kebisingannya yang rendah secara signifikan meningkatkan lingkungan kerja ruang mesin kapal, sementara karakteristik penyerapan minyak yang dioptimalkan memastikan pasokan oli yang stabil di bawah kondisi goyang kapal. Perlu disebutkan bahwa serangkaian pompa ini memiliki masa pakai yang sangat panjang. Pasangan gesekannya mengadopsi teknologi perawatan permukaan canggih dan pasangan material, seperti kombinasi yang dioptimalkan dari mangan kuningan HMN58-3 dan 20CRMnti Alloy Steel Carbonitriding, yang sangat meningkatkan ketahanan aus komponen utama.
Desain efisiensi dan keandalan yang tinggi adalah daya saing inti dari seri A4VSO. Badan pompa mengadopsi desain penggerak poros melalui, yang dapat dipasang dengan pompa roda gigi tambahan atau pompa plunger dengan spesifikasi perpindahan yang sama, mewujudkan tata letak kepadatan daya tinggi dalam ruang yang ringkas. Poros penggerak dapat menyerap beban aksial dan radial, mengurangi kebutuhan akan struktur pendukung tambahan. Menanggapi kebutuhan khusus aplikasi lepas pantai, kami telah mengembangkan produk tipe "F2" yang cocok untuk media hidrolik tahan api air-etilena glikol HFC. Model ini tidak memerlukan pembilasan bantalan eksternal, menyederhanakan perpipaan sistem, dan sangat cocok untuk platform lepas pantai dan aplikasi kapal di mana ada risiko kebakaran.
Inovasi teknologi dari seri A4VSO juga tercermin dalam kemampuan kontrol cerdasnya. Dengan mengintegrasikan pengontrol elektro-hidraulik dengan katup proporsional respons tinggi atau katup servo, pompa dapat mencapai respons dinamis tingkat milidetik, yang sangat penting untuk winch lepas pantai dan sistem kompensasi heave yang memerlukan penyesuaian cepat. Pengontrol elektro-hidrolik DS2R terbaru mengadopsi teknologi katup proporsional respons frekuensi tinggi 4WRPH, yang tidak hanya meningkatkan akurasi kontrol, tetapi juga mengurangi filter penumpukan melalui desain yang disederhanakan, mengurangi risiko kontaminasi sistem, dan membuat pemeliharaan lebih mudah.
Dalam hal bahan dan proses pembuatan, pompa piston aksial A4VSO mengadopsi sejumlah teknologi berpemilik. Pasangan gesekan sepatu geser dan pelat swash dirancang menggunakan metode pendukung tekanan statis dan metode gaya penjepit residual untuk memastikan pembentukan film minyak pelumas yang stabil dalam kondisi tekanan tinggi; Badan plunger dan silinder dicocokkan dengan desain groove yang menyamakan tekanan untuk mengoptimalkan kontrol clearance (umumnya seperseribu dari diameter plunger), yang tidak hanya mengurangi kebocoran internal tetapi juga menghindari risiko lengket. Mekanisme pelat katup telah dioptimalkan untuk anti-kavitasi dan dikombinasikan dengan segel poros PTFE yang diperkuat, secara signifikan meningkatkan stabilitas operasi pompa di bawah kondisi yang mengandung gas.
Tabel: Parameter Kinerja Utama dari Rexroth A4VSO Axial Piston Pump
Kategori parameter
Indikator teknis
Keuntungan dari aplikasi lepas pantai
Rentang tekanan
Tekanan kerja kontinu 280bar, tekanan puncak 400bar
Memenuhi kebutuhan operasi tekanan tinggi laut dalam
Rentang perpindahan
40-500ml/r Berbagai spesifikasi
Beradaptasi dengan kebutuhan daya yang berbeda
Metode kontrol
Penyesuaian variabel stepless pelat swash
Perubahan beban yang tepat cocok
Kompatibilitas media
Minyak Mineral/HFC Flame Retardant Fluid
Beradaptasi dengan persyaratan keamanan yang berbeda
Karakteristik efisiensi
Efisiensi volumetrik> 95%, efisiensi total> 90%
Mengurangi konsumsi energi dan biaya operasi
Indeks Hidup
> 20.000 jam (B10)
Kurangi downtime perawatan
Desain tahan korosi untuk lingkungan lepas pantai juga merupakan fitur penting dari seri A4VSO. Sensor unit piston aksial AWXF yang sesuai dengan IP67 dapat menahan korosi di lingkungan semprotan garam tinggi, memastikan operasi jangka panjang yang andal dalam kondisi laut yang keras. Komponen utama pompa terbuat dari baja tahan karat dan bahan baja tahan panas, seperti baja stainless dupleks yang ditentukan dalam standar GB/T20878-2007 dan GB/T21833-2008, yang secara efektif dapat menahan korosi air laut.
Konsep desain modular dari pompa piston aksial A4VSO memberi pengguna kemungkinan konfigurasi sistem yang sangat fleksibel. Dengan memilih perangkat kontrol yang berbeda (RC92055, RC92060, dll.), Berbagai strategi kontrol seperti kompensasi tekanan, sensitivitas beban, dan daya konstan dapat diadaptasi untuk memenuhi kebutuhan yang berbeda dari berbagai aktuator kapal lepas pantai. Desain modular ini tidak hanya menyederhanakan integrasi sistem, tetapi juga secara signifikan memperpendek waktu commissioning di tempat, yang sangat penting untuk proyek pembuatan kapal dengan jadwal yang ketat.
Aplikasi Khas dalam Pembuatan Kapal Lepas Pantai
Karena komponen daya inti dari peralatan laut modern, pompa piston aksial hidrolik memainkan peran yang tak tergantikan dalam berbagai kapal teknik laut. Dengan tekanan tinggi, efisiensi dan keandalan yang tinggi, seri A4VSO telah menjadi solusi daya hidrolik yang disukai untuk platform operasi laut dalam, kapal teknik khusus dan peralatan pengembangan sumber daya kelautan. Serangkaian pompa ini memiliki berbagai aplikasi di bidang rekayasa laut, dari mesin dek dasar hingga sistem operasi bawah air yang kompleks, dan dapat memberikan output daya yang cocok.
Kompensasi Heave Active (AHC)
Dalam pengangkatan kargo dan operasi transfer personel dari kapal teknik laut, kompensasi gerak kapal adalah teknologi utama untuk memastikan keamanan operasi. Kombinasi pompa piston aksial A4VSO dan pengontrol elektro-hidrolik DS2R merupakan inti dari sistem kompensasi heave aktif (AHC) yang paling canggih. Sistem memantau status gerak kapal secara real time dan secara dinamis menyesuaikan kecepatan winch untuk menjaga beban relatif diam di dalam heave. Karakteristik respons dinamis tinggi dari pompa A4VSO (menggunakan katup proporsional respons frekuensi tinggi 4WRPH) dapat mencapai regulasi torsi tingkat milidetik, memastikan bahwa sistem kompensasi mempertahankan kontrol yang tepat di bawah kondisi gelombang yang terus berubah.
Sistem AHC bekerja berdasarkan prinsip teknologi kontrol sekunder. Pompa A4VSO dapat bekerja sebagai pompa dan motor dalam sistem, secara efektif mengelola perubahan torsi drive winch. Ketika kapal naik, pompa mengubah energi hidrolik menjadi energi mekanis untuk menggerakkan winch untuk menggulung kabel; Saat kapal turun, sistem beralih ke mode motor dan memulihkan energi potensial beban melalui akumulator hidrolik. Menurut data yang diukur, desain ini dapat memulihkan dan menggunakan kembali 70% dari daya terpasang sistem, secara signifikan mengurangi konsumsi bahan bakar. Pompa A4VSO tersedia di konfigurasi sirkuit terbuka (A4VSO) dan sirkuit tertutup (A4VSG), memberikan fleksibilitas untuk sistem kompensasi dengan berbagai ukuran, dari perahu kerja kecil hingga semi-submersible besar.
Di bidang eksplorasi minyak laut dalam, sistem AHC sangat penting untuk operasi pemasangan peralatan bawah laut. Melalui kompensasi aktif yang didorong oleh pompa Rexroth A4VSO, beberapa ton peralatan produksi bawah air dapat diturunkan dengan lancar ke dasar laut dalam ribuan meter, menghindari risiko tabrakan peralatan yang disebabkan oleh pergerakan kapal dalam metode pengangkat tradisional. Sensor sudut ayunan AWXF (tingkat perlindungan IP67) yang dilengkapi dengan sistem memastikan umpan balik sinyal yang andal dalam kondisi laut yang keras, dan rentang adaptasi viskositas yang besar dari pompa itu sendiri (tidak diperlukan kontrol viskositas fluida yang ketat) menyederhanakan pemeliharaan harian sistem.
Sistem winch dan crane lepas pantai
Sistem winch berat kapal rekayasa lepas pantai menempatkan tuntutan yang sangat tinggi pada tenaga hidrolik, yang harus memenuhi persyaratan output torsi tinggi instan dan kemampuan kontrol mikro halus. Tekanan peringkat 350bar dan kapasitas tekanan puncak 400bar dari pompa piston aksial A4VSO menjadikannya sumber daya yang ideal untuk penahan laut dalam, penarik dan operasi pengangkatan. Regulasi aliran tanpa langkah pompa memungkinkan winch untuk mempertahankan kecepatan penarikan dan pelepasan yang stabil di bawah kondisi beban yang berbeda, sementara desain noise rendah meningkatkan lingkungan kerja kru.
Di bidang platform pengeboran yang menghapuskan diri, sistem pengangkatan platform yang didorong oleh pompa A4VSO bertanggung jawab atas pengangkatan dan stabilisasi tubuh platform dengan berat ratusan ton. Melalui desain sistem hidrolik dengan beberapa pompa secara paralel dan algoritma kontrol sinkron yang tepat, pengangkatan sinkron kaki platform dipastikan untuk menghindari konsentrasi tegangan struktural. Perusahaan-perusahaan domestik seperti Keda Hydraulics juga telah mengembangkan sistem hidrolik yang serupa untuk platform pengangkat lepas pantai, tetapi seri A4VSO Rexroth masih mempertahankan keunggulan utama dalam tingkat tekanan dan keandalan, terutama dalam aplikasi bertekanan tinggi di atas 350 bar.
Peralatan penelitian ilmiah yang menarik dan meluncurkan sistem kapal survei laut dalam. Apakah itu sampler air CTD, kereta luncur kamera laut dalam atau perangkat ROV yang menarik dan meluncurkan perangkat, sistem hidrolik perlu memberikan output daya yang halus untuk menghindari kerusakan dampak ketika peralatan memasuki air dengan cepat. Indikator sudut pelat swash pompa dan indikator posisi pemasangan memberikan referensi intuitif untuk commissioning dan pemeliharaan sistem, sementara desain melalui drive memfasilitasi integrasi sumber pompa tambahan dan menyediakan sumber oli independen untuk bagian kontrol sistem.
Sistem Propulsi dan Kemudi Laut
Di bidang kapal teknik khusus, sistem propulsi hidrolik disukai karena tata letak fleksibel dan rentang regulasi kecepatan yang luas. Sebagai sumber daya hidrolik utama, pompa piston aksial A4VSO mencapai penyesuaian tanpa langkah dari motor propulsi dari nol ke kecepatan maksimum melalui kontrol variabel, yang sangat cocok untuk kondisi kerja yang membutuhkan perubahan kecepatan yang sering dan rotasi maju dan terbalik, seperti tugboat dan kapal keruk. Rasio daya/berat pompa yang tinggi mengoptimalkan distribusi beban kapal, sementara umur layanan yang panjang mengurangi biaya perawatan sepanjang siklus hidup.
Sistem kemudi kapal memiliki persyaratan yang sangat tinggi untuk keandalan tenaga hidrolik, yang secara langsung terkait dengan keselamatan navigasi. Kemampuan desain yang berlebihan dari pompa A4VSO (melalui beberapa pompa secara paralel) memenuhi persyaratan masyarakat klasifikasi internasional untuk cadangan sistem kritis. Waktu respons yang singkat dari pompa memastikan bahwa blade kemudi merespons dengan cepat terhadap perintah pengarah, sementara fungsi kontrol kompensasi tekanan mempertahankan efek kemudi konstan pada kecepatan yang berbeda. Untuk kapal ramah lingkungan menggunakan teknologi hidrolik air, Rexroth juga dapat memberikan model khusus yang cocok untuk media air laut, yang memenuhi persyaratan standar GB/T38045-2019 pompa piston aksial air hidrolik air laut.
Dalam sistem penentuan posisi dinamis (DP), pompa A4VSO memberikan output daya yang tepat untuk pendorong dan gigi kemudi, dan bekerja sama dengan GPS dan sensor angin dan gelombang untuk secara otomatis mempertahankan posisi kapal. Fungsi kontrol yang peka terhadap beban pompa dapat secara otomatis menyesuaikan aliran output sesuai dengan kebutuhan aktual untuk menghindari kehilangan energi yang tidak perlu, yang sangat penting untuk kapal rekayasa lepas pantai yang perlu ditempatkan untuk waktu yang lama. Fungsi pemantauan kesehatan terintegrasi sistem dapat mengevaluasi status keausan pompa secara real time, memperingatkan potensi kegagalan di muka, dan meminimalkan risiko downtime yang tidak terduga selama operasi lepas pantai.
Sistem Daya Peralatan Operasi Bawah Air
Dengan pendalaman pengembangan sumber daya laut dalam, permintaan akan tenaga hidrolik untuk berbagai robot operasi bawah air (ROV) dan submersible berawak meningkat. Desain kompak dan kepadatan daya tinggi dari pompa piston aksial A4VSO menjadikannya pilihan yang ideal untuk sistem hidrolik dalam peralatan air dalam. Resistensi tekanan tinggi pompa memungkinkannya untuk mengatasi lingkungan ekstrem pada kedalaman ribuan meter, sedangkan desain penyegelan khusus mencegah kegagalan pelumasan yang disebabkan oleh intrusi air laut.
Dalam proyek-proyek seperti penggalian kapal selam dan peletakan pipa, alat hidrolik bawah air memerlukan sumber minyak tekanan tinggi yang andal. Pompa A4VSO menyediakan daya melalui umbilical dalam air untuk menggerakkan berbagai jenis motor hidrolik, silinder, dan sambungan putar. Model perpindahan besar pompa (A4VSO500) dapat memenuhi persyaratan aliran yang besar, sedangkan solusi paralel multi-pompa menyediakan redundansi sistem. Untuk perairan dengan kandungan pasir tinggi, sistem penyaringan yang ditingkatkan pompa dan pasangan gesekan yang tahan aus secara signifikan memperluas interval perawatan dan mengurangi biaya operasi.
Sektor energi terbarukan laut juga telah mengajukan tuntutan baru pada pompa piston aksial hidrolik. Dalam perangkat pembangkit listrik gelombang, pompa A4VSO adalah komponen inti dari konversi energi, mengubah gerakan bolak-balik dari badan mengambang menjadi aliran minyak tekanan tinggi untuk menggerakkan generator. Karakteristik respons cepat dari pompa beradaptasi dengan pergerakan gelombang yang tidak teratur, sementara fungsi pemulihan energi meningkatkan efisiensi konversi keseluruhan. Prinsip -prinsip serupa juga diterapkan pada sistem tenaga hidrolik pembangkit listrik tenaga pasang surut, yang menunjukkan potensi aplikasi dari seri A4VSO di bidang energi hijau.
Tabel: Aplikasi utama dan persyaratan teknis pompa A4VSO di kapal lepas pantai
Sistem Aplikasi
Persyaratan teknis utama
Keuntungan solusi A4VSO
Kompensasi heave aktif
Respons dinamis tinggi, pemulihan energi
Pengontrol DS2R merespons dalam milidetik dan memiliki 70% pemulihan energi
Winch laut dalam
Tekanan tinggi, torsi tinggi, kontrol yang tepat
Tekanan kerja 350bar, penyesuaian variabel tanpa langkah
Platform angkat
Akurasi dan keandalan sinkronisasi
Kontrol sinkron paralel multi-pump, desain umur panjang
Propulsi Kirim
Rentang kecepatan yang luas, efisiensi tinggi
Penyesuaian tanpa langkah dari nol ke kecepatan maksimum, efisiensi volumetrik tinggi
Sistem Perlengkapan Kemudi
Respons cepat, cadangan yang berlebihan
Waktu kontrol pendek, konfigurasi redundan multi-pump
Peralatan bawah air
Resistensi tekanan tinggi dan resistensi korosi
Desain laut dalam, komponen kunci stainless steel
Ketika rekayasa kelautan berkembang menuju kecerdasan, antarmuka digital pompa piston aksial A4VSO memberikan lebih banyak kemungkinan untuk integrasi sistem. Melalui protokol Canopen atau Ethercat, parameter operasi pompa dapat diunggah ke sistem manajemen cerdas kapal secara real time, mewujudkan pemantauan terpusat dan penjadwalan yang dioptimalkan dari seluruh sistem hidrolik kapal. Kemampuan digital ini tidak hanya meningkatkan efisiensi operasional, tetapi juga memberikan dukungan data untuk pemeliharaan preventif, mewakili arah pengembangan teknologi hidrolik laut di masa depan.
Integrasi sistem dan praktik rekayasa
Penerapan keberhasilan pompa piston aksial Rexroth A4VSO A4VSO di bidang pembuatan kapal lepas pantai membutuhkan pertimbangan komprehensif dari faktor siklus hidup penuh seperti desain sistem, pemasangan dan commissioning, dan manajemen pemeliharaan. Solusi integrasi sistem yang sangat baik dapat memaksimalkan keunggulan teknis pompa A4VSO sambil memenuhi persyaratan khusus lingkungan laut. Bagian ini akan membahas secara rinci teknologi integrasi utama dan praktik rekayasa khas pompa A4VSO dalam sistem hidrolik lepas pantai.
Prinsip Desain dan Konfigurasi Sistem Hidrolik
Pertimbangan utama dalam desain sistem hidrolik pembuluh lepas pantai adalah keandalan dan kemampuan beradaptasi lingkungan. Sistem yang didasarkan pada pompa piston aksial A4VSO biasanya mengadopsi konsep desain modular dan mengkonfigurasi unit pompa dari spesifikasi yang berbeda sesuai dengan jenis kapal dan persyaratan operasional. Untuk sistem kritis seperti AHC (kompensasi heave aktif) dan DP (penentuan posisi dinamis), desain yang berlebihan harus diadopsi, biasanya dikonfigurasi dalam mode "n+1", yaitu, satu set pompa cadangan dapat dipotong secara otomatis ketika pompa utama gagal. Fitur drive-drive dari pompa A4VSO memungkinkan beberapa kepala pompa dihubungkan secara seri pada poros penggerak yang sama, menyediakan sumber oli independen untuk subsistem dengan persyaratan tekanan yang berbeda. Desain ini secara signifikan menghemat ruang pemasangan dan sangat cocok untuk ruang mesin kapal yang dibatasi ruang.
Seleksi menengah adalah titik kunci lain dalam desain sistem hidrolik lepas pantai. Untuk aplikasi konvensional, minyak mineral masih merupakan pilihan pertama, dengan kinerja pelumasan dan kompatibilitas sistem yang paling matang; Sementara untuk area dengan persyaratan perlindungan kebakaran seperti platform pengeboran, media penahan api seperti HFC Water-ethylene glycol harus dipilih. Produk tipe F2 Rexroth A4VSO secara khusus dioptimalkan untuk media HFC, tanpa perlu pembilasan bantalan eksternal, menyederhanakan perpipaan sistem. Perlu dicatat bahwa ketika menggunakan media HFC, perlu untuk secara ketat mengikuti akurasi filtrasi yang direkomendasikan pabrikan (biasanya 10μm) dan siklus pemeliharaan, karena kinerja pelumasan media berbasis air relatif buruk dan lebih sensitif terhadap kontaminasi.
Level tekanan sistem perlu menyeimbangkan persyaratan kinerja dan faktor biaya. Tekanan pengenal pompa A4VSO dapat mencapai 350 bar, tetapi tekanan kerja sistem yang sebenarnya harus ditentukan sesuai dengan karakteristik beban. Untuk sistem dinamis seperti kompensasi gelombang, desain tekanan tinggi kondusif untuk meningkatkan kecepatan respons dan akurasi kontrol; Sementara untuk mesin dek konvensional, tekanan kerja 280 bar mungkin lebih ekonomis. Dampak guncangan tekanan juga harus dipertimbangkan dalam desain sistem, dan akumulator dan katup pereduksi tekanan harus dikonfigurasi dengan benar untuk melindungi pompa dan komponen lain dari kerusakan palu air.
Teknologi Utama untuk Instalasi dan Commissioning
Pemasangan mekanis pompa piston aksial A4VSO harus memenuhi spesifikasi pabrikan. Dimensi pemasangan flensa dan poros pompa memenuhi standar GB/T2353-2005, memastikan kompatibilitas dengan semua jenis penggerak utama. Berikan perhatian khusus pada akurasi pemusatan selama instalasi. Disarankan untuk menggunakan instrumen pemusatan laser untuk memastikan bahwa penyimpangan poros drive berada dalam 0,05mm. Beban radial atau aksial yang berlebihan akan secara signifikan mempersingkat masa pakai bantalan. Lokasi pemasangan pompa juga perlu dipilih dengan cermat. Model F2 dapat menghilangkan pembilasan bantalan eksternal saat dipasang dalam orientasi tertentu, tetapi model lain mungkin perlu mempertimbangkan pengaturan saluran pembuangan oli case.
Koneksi port oli adalah tautan lain yang membutuhkan perhatian khusus. Port oli pompa A4VSO mengadopsi benang metrik dan segel cincin-O sesuai dengan standar GB/T2878.1-2011. Bentuk penyegelan yang benar dan torsi pengetatan harus digunakan selama pemasangan. Desain garis hisap sangat penting untuk kinerja pompa. Ini harus memastikan bahwa tekanan absolut pada saluran masuk pompa tidak kurang dari 0,8 bar (untuk menghindari kavitasi) pada suhu operasi tertinggi, dan tidak melebihi batas atas 30 bar. Untuk aplikasi laut, mengingat efek roll dan pitch, tata letak tangki oli dan filter pengisapan harus memastikan bahwa pompa dapat memperoleh pasokan oli yang stabil di bawah semua kondisi operasi.
Integrasi listrik sistem tidak boleh diabaikan. Versi kontrol proporsional atau kontrol servo dari pompa A4VSO membutuhkan penggerak sinyal listrik yang tepat, dan kabel terlindung harus digunakan dan jauh dari sumber gangguan elektromagnetik yang kuat. Tingkat perlindungan IP67 dari pengontrol elektro-hidrolik DS2R memungkinkannya untuk beradaptasi dengan lingkungan laut yang lembab, tetapi kotak persimpangan masih membutuhkan langkah-langkah semprotan anti-garam tambahan. Selama fase commissioning, tekanan sistem harus meningkat secara bertahap, dan kurva kinerja pompa harus diverifikasi oleh sensor tekanan dan meter aliran untuk memastikan bahwa efisiensi volumetrik dan efisiensi total memenuhi indikator desain (biasanya> 90%).
Strategi pemeliharaan dan pemecahan masalah
Pemeliharaan preventif adalah kunci untuk memastikan operasi jangka panjang yang andal dari pompa piston aksial A4VSO. Karena karakteristik lingkungan laut, interval pemeliharaan biasanya lebih pendek dari sistem darat, terutama untuk sistem kritis seperti AHC dan kontrol propulsi. Pemeliharaan rutin mencakup pemeriksaan kebersihan oli secara teratur (level NAS target), perbedaan tekanan filter dan tingkat kebisingan/getaran pompa. Rexroth merekomendasikan uji kinerja pompa yang komprehensif, termasuk pengujian efisiensi volumetrik dan penilaian kondisi bantalan, setiap 2.000 jam operasi atau 6 bulan (mana yang lebih dulu).
Manajemen minyak sangat penting dalam aplikasi lepas pantai. Selain pengendalian polusi konvensional, perhatian khusus harus diberikan pada kadar air (untuk sistem minyak mineral) dan stabilitas konsentrasi (untuk media HFC). Meskipun pompa A4VSO dapat beradaptasi dengan berbagai viskositas cairan, perubahan drastis dalam sifat oli masih akan menyebabkan berkurangnya efisiensi dan peningkatan keausan. Saat beroperasi di perairan tropis, suhu tinggi dapat menyebabkan viskositas minyak lebih rendah dari nilai yang disarankan. Saat ini, Anda harus mempertimbangkan untuk beralih ke oli viskositas yang lebih tinggi atau memasang pendingin oli; Saat beroperasi di daerah kutub, Anda perlu memperhatikan masalah startup suhu rendah, dan Anda mungkin perlu melengkapi sistem pemanasan minyak.
Diagnosis kesalahan, sistem A4VSO modern biasanya mengintegrasikan berbagai sensor untuk memantau posisi sudut ayun pompa, tekanan casing, suhu dan parameter lainnya secara real time. Dengan menganalisis perubahan tren data ini, potensi masalah seperti keausan pelat katup atau kelainan sandal dapat diidentifikasi lebih awal. Analisis getaran juga merupakan alat diagnostik yang efektif. GB/T16301-2008 memberikan standar evaluasi untuk intensitas getaran mesin tambahan kapal. Ketika tingkat getaran pompa A4VSO meningkat secara signifikan, sering kali menunjukkan kegagalan pasangan bantalan atau gesekan.
Analisis Kasus Teknik Khas
Proyek peningkatan sistem pengeboran AHC semi-submersible menunjukkan nilai rekayasa pompa A4VSO. Sistem kompensasi heave asli dari platform penuaan mengadopsi pengontrol DS1, yang memiliki kecepatan respons yang lambat dan konsumsi energi yang tinggi. Setelah transformasi menggunakan pengontrol DS2R dan kelompok pompa A4VSO250DR, waktu respons sistem diperpendek sebesar 40%, konsumsi energi berkurang 30%, dan sebagian besar energi penurunan dipulihkan melalui akumulator hidrolik. Sistem yang dimodifikasi secara signifikan meningkatkan keamanan operasi pengeboran air dalam, terutama berkinerja baik dalam kondisi laut yang merugikan selama musim hujan di Laut Cina Selatan.
Sistem hidrolik kapal penelitian menunjukkan fleksibilitas konfigurasi pompa A4VSO. Kapal penelitian kutub yang baru dibangun menggunakan empat pompa A4VSO180 untuk membentuk stasiun hidrolik pusat untuk menyediakan daya untuk winch, frame, thruster, dan gigi kemudi. Sistem ini mengadopsi strategi kontrol yang sensitif terhadap beban untuk secara dinamis menyesuaikan output pompa sesuai dengan kebutuhan aktual masing-masing aktuator, menghemat lebih dari 25% energi dibandingkan dengan sistem tekanan konstan tradisional. Kinerja awal suhu rendah dari pompa telah dioptimalkan secara khusus untuk memastikan operasi yang andal di lingkungan -30 ° C, memenuhi kebutuhan khusus ekspedisi kutub.
FPSO (penyimpanan produksi mengambang dan membongkar) menunjukkan daya tahan pompa A4VSO di lingkungan yang keras. FPSO di perairan Brasil menggunakan pompa A4VSO500 untuk menggerakkan motor hidrolik besar untuk transfer oli mentah. Sistem ini telah berjalan terus menerus selama 5 tahun tanpa perbaikan besar, dan hanya membutuhkan penggantian filter dan segel secara teratur. Perlakuan anti-korosi khusus dan desain berkekuatan tinggi dari korosi pompa dari semprotan garam tinggi dan minyak mentah yang mengandung sulfur, sedangkan sistem pemantauan jarak jauh menyadari transmisi data status waktu nyata, mengurangi kebutuhan untuk inspeksi manual.
Tabel: Pertimbangan Utama untuk Integrasi Sistem Pompa Rexroth A4VSO
Integrasi
Poin Teknis
Pertimbangan Khusus untuk Rekayasa Lepas Pantai
Desain Sistem
Konfigurasi yang berlebihan, pemilihan level tekanan
Pertimbangkan efek gerakan kapal pada sistem hidrolik
Pilihan media
Minyak Mineral/HFC Flame Retardant Fluid
Media yang tahan api adalah wajib di daerah yang tahan api
Pemasangan pompa
Akurasi pemusatan, orientasi instalasi
Kirim Kendala Ruang dan Lingkungan Getaran
Desain pipa
Kondisi pengisapan oli, perlindungan goncangan tekanan
Pengaturan tangki bahan bakar untuk beradaptasi dengan rolling kapal
Integrasi listrik
Kompatibilitas elektromagnetik, tingkat perlindungan
Perlindungan tambahan untuk lingkungan semprotan garam tinggi
Strategi pemeliharaan
Pengelolaan minyak, pemantauan kondisi
Tantangan Pemeliharaan Khusus untuk Operasi Lepas Pantai
Dengan pengembangan teknologi kembar digital, operasi cerdas dan pemeliharaan telah menjadi tren baru dalam sistem A4VSO. Dengan membangun model digital pompa dan menggabungkannya dengan data sensor real-time, masa pakai yang tersisa dapat diprediksi dan rencana pemeliharaan dapat dioptimalkan. Setelah kapal pendukung laut dalam mengadopsi teknologi ini, downtime yang tidak direncanakan dari sistem hidrolik berkurang 60%, sangat meningkatkan efisiensi operasional. Pengontrol terbaru Rexroth sudah mendukung protokol Industrial Internet of Things (IIOT), menyediakan antarmuka data untuk sistem hidrolik untuk konstruksi kapal pintar, menunjukkan evolusi berkelanjutan dari seri A4VSO di era digital.
Daya saing pasar dan tren industri
Sebagai komponen inti dari peralatan lepas pantai, pola persaingan pasar dan tren pengembangan teknologi pompa piston aksial hidrolik secara langsung mempengaruhi arah pengembangan seluruh industri teknik lepas pantai. Seri Rexroth A4VSO menempati posisi penting di pasar teknik lepas pantai global dengan kinerja teknis dan keandalannya yang sangat baik. Bagian ini akan sangat menganalisis keunggulan kompetitif pasar, tantangan, dan tren pengembangan teknologi di masa depan pompa A4VSO untuk memberikan referensi strategis bagi pengguna industri.
Analisis lanskap kompetisi pasar global
Pasar hidrolik lepas pantai global saat ini ditandai dengan kompetisi oligopoli, dengan merek-merek internasional seperti Rexroth, Parker Hannifin dan Kawasaki Heavy Industries yang mendominasi aplikasi kelas atas. Seri A4VSO Rexroth memiliki keunggulan yang jelas di pasar bertekanan tinggi di atas 350 bar, terutama dalam aplikasi dengan kinerja dinamis yang menuntut seperti Active Heave Compensation (AHC), di mana pangsa pasarnya melebihi 60%. Keuntungan ini terutama karena akumulasi jangka panjang Rexroth dari katup proporsional dan teknologi kontrol servo, serta pemahamannya yang mendalam tentang kebutuhan khusus teknik lepas pantai.
Perusahaan domestik Cina mengejar kecepatan yang dipercepat dan telah membuat terobosan di daerah -daerah seperti sistem hidrolik untuk platform pengangkatan lepas pantai. Namun, menurut para pakar industri, dalam hal teknologi pasangan gesekan utama dan keandalan bertekanan tinggi, produk domestik masih 5-10 tahun di belakang tingkat terkemuka internasional. Pakar hidrolik dari Kawasaki, Jepang, bahkan dengan blak -blakan mengatakan: "Akan lebih baik jika Cina dapat mengetahui pasangan gesekan pompa piston aksial dalam sepuluh tahun", yang mencerminkan kompleksitas tinggi teknologi hidrolik inti. Namun, dengan peningkatan investasi dalam penelitian dasar dalam industri hidrolik nasional, seperti terobosan dalam bahan pasangan gesekan dan teknologi perawatan permukaan oleh Harbin Institute of Technology dan Tsinghua University, kesenjangan ini secara bertahap menyempit.
Dari perspektif pasar regional, Eropa dan Amerika Utara masih merupakan pasar terbesar untuk seri A4VSO Rexroth, yang cocok dengan industri manufaktur peralatan lepas pantai yang dikembangkan; Sementara wilayah Asia-Pasifik, terutama Cina dan Korea Selatan, menjadi wilayah dengan pertumbuhan tercepat karena pengembangan sumber daya laut meningkat. Perlu dicatat bahwa dalam pembangunan infrastruktur lepas pantai di sepanjang "sabuk dan jalan", kapal-kapal teknik buatan Cina menggunakan sejumlah besar sistem hidrolik Rexroth, yang secara tidak langsung mempromosikan popularitas seri A4VSO di pasar yang muncul ini.
Analisis daya saing inti produk
Hambatan teknis pompa piston aksial Rexroth A4VSO terutama tercermin dalam tiga aspek: bahan dan proses, kemampuan integrasi sistem dan algoritma kontrol. Dalam hal bahan, pasangan gesekan utama dari pompa A4VSO menggunakan pasangan material khusus dan proses pengolahan permukaan. Misalnya, sepatu geser dan pelat miring menggunakan kombinasi zqA19-4 perunggu dan besi ulet QT60-2, dan diperlakukan secara kriogenik dan permukaan nitrided, yang sangat meningkatkan ketahanan aus. Teknologi berpemilik ini memastikan umur panjang pompa di bawah tekanan tinggi 350bar (biasanya lebih dari 20.000 jam), sementara sebagian besar produk pesaing memiliki umur lebih dari 30% lebih pendek dalam kondisi kerja yang sama.
Optimalisasi tingkat sistem adalah keuntungan pembeda lainnya. Pompa A4VSO dirancang agar sesuai dengan berbagai aktuator lepas pantai, seperti integrasi tanpa batas dengan pengontrol DS2R, untuk mencapai respons dinamis tinggi dari sistem kompensasi gelombang. Rexroth tidak hanya menyediakan produk pompa tunggal, tetapi juga solusi lengkap termasuk kelompok katup kontrol, sensor dan perangkat lunak. "Pemikiran sistem" ini sangat mengurangi kesulitan integrasi dan risiko bagi pengguna akhir. Sebaliknya, sebagian besar pesaing hanya dapat menyediakan produk standar dan tidak memiliki dukungan mendalam di tingkat aplikasi.
dalam efisiensi energi. Dengan mengoptimalkan desain pelat distribusi dan mengadopsi teknologi keseimbangan tekanan statis, efisiensi volumetrik pompa dapat mencapai lebih dari 95%, dan total efisiensi melebihi 90%. Untuk aplikasi Medium HFC, desain tipe F2 khusus menghindari kehilangan aliran pembilasan eksternal, menghemat sekitar 15% energi dibandingkan dengan solusi tradisional. Dengan meningkatnya biaya energi saat ini, keuntungan efisiensi energi ini secara langsung dikonversi menjadi manfaat ekonomi bagi pengguna, terutama pada platform lepas pantai yang beroperasi terus menerus untuk waktu yang lama.
Tantangan dan strategi industri
Meskipun teknologi terkemuka Rexroth, seri A4VSO masih menghadapi banyak tantangan pasar. Yang pertama adalah tekanan biaya, terutama pada periode ketika fluktuasi harga minyak menyebabkan investasi lepas pantai yang menyusut, pengguna lebih sensitif terhadap harga peralatan. Kualitas tinggi pompa A4VSO berarti biaya tinggi, dan menghadapi persaingan harga di beberapa aplikasi yang tidak memerlukan kinerja tinggi. Sebagai tanggapan, Rexroth mengoptimalkan biaya melalui produksi lokal dan desain modular, seperti meluncurkan versi yang disederhanakan dengan konfigurasi spesifik untuk pasar Asia, mengurangi harga jual sambil mempertahankan kinerja inti.
Substitusi teknologi adalah ancaman potensial lainnya. Aktuator listrik mulai menggantikan sistem hidrolik di beberapa aplikasi lepas pantai, terutama dalam situasi di mana presisi tinggi diperlukan tetapi daya tidak. Namun, di daerah yang membutuhkan kepadatan daya tinggi dan ketahanan guncangan, seperti winch laut dalam dan sistem AHC, teknologi hidrolik masih memiliki keunggulan yang tak tergantikan. Strategi respons Rexroth adalah untuk mengintegrasikan pompa A4VSO secara mendalam dengan teknologi kontrol elektronik untuk mengembangkan solusi hibrida elektro-hidrolik yang menggabungkan keunggulan daya hidrolika dengan karakteristik presisi kontrol elektronik.
Keamanan rantai pasokan juga menjadi pertimbangan penting di era pasca-epidemi. Dampak gangguan pengiriman internasional dan fluktuasi bahan baku pada pengiriman peralatan hidrolik telah mendorong lebih banyak pengguna lepas pantai untuk mempertimbangkan diversifikasi rantai pasokan. Rexroth mengurangi risiko dengan menggunakan basis produksi dan pusat inventaris di seluruh dunia, sambil memperkuat kerja sama strategis dengan pelanggan utama, seperti menandatangani perjanjian kerangka kerja jangka panjang dengan galangan kapal besar untuk memastikan kemampuan pasokan prioritas.
Tren Pengembangan Teknologi Masa Depan
Kecerdasan dan digitalisasi adalah arah pengembangan yang jelas dari sistem hidrolik lepas pantai. Generasi berikutnya dari pompa A4VSO diharapkan untuk mengintegrasikan lebih banyak sensor dan antarmuka komunikasi untuk mencapai pengumpulan waktu nyata dan analisis jarak jauh dari data status. Algoritma pemeliharaan prediktif berdasarkan kecerdasan buatan dapat mengidentifikasi kesalahan potensial di muka, seperti deteksi dini keausan pelat distribusi dengan menganalisis karakteristik denyut tekanan. China telah mulai memberikan pengontrol yang mendukung protokol Industrial Internet of Things (IIOT), meletakkan dasar bagi kapal pintar dan aplikasi kembar digital.
Di bidang ilmu material, teknologi pelapisan baru dan proses perawatan permukaan akan semakin meningkatkan kinerja pasangan gesekan. Penelitian dari Universitas Tsinghua telah menunjukkan bahwa pelapis nano-coatings dan berlian seperti karbon (DLC) dapat secara signifikan mengurangi koefisien gesekan dan meningkatkan kapasitas penahan beban film minyak. Di masa depan, pompa A4VSO dapat mengadopsi bahan -bahan canggih ini untuk memungkinkan tekanan kerja melebihi tanda 400 bar dan lebih lanjut memperpanjang masa pakai. Model khusus untuk lingkungan ekstrem seperti air Arktik dan ultra-dalam juga akan memperkaya lini produk untuk memenuhi perluasan perkembangan laut ke daerah yang lebih menuntut.
Teknologi hidrolik hijau juga patut diperhatikan. Selain kompatibilitas media HFC yang ada, China mengembangkan model pompa yang didedikasikan untuk minyak hidrolik yang dapat terurai secara hayati untuk mengurangi risiko lingkungan operasi laut. Teknologi pemulihan energi juga akan diperkuat, seperti menggunakan energi yang dipulihkan oleh sistem AHC secara langsung untuk jaringan listrik kapal alih -alih penyimpanan energi hidrolik sederhana. Ketika peraturan lingkungan Organisasi Maritim Internasional (IMO) menjadi semakin ketat, teknologi hijau ini akan menjadi titik penjualan penting untuk seri A4VSO.
kemampuan layanan lokal. Perusahaan kami mendirikan pusat dukungan teknis profesional di basis rekayasa lepas pantai utama di seluruh dunia untuk memberikan berbagai layanan dari pemilihan model dan desain hingga diagnosis kesalahan. Di pasar Cina, perusahaan kami bekerja sama dengan sejumlah masyarakat klasifikasi untuk mengembangkan solusi yang memenuhi standar lokal seperti GB/T38045-2019, sambil melatih tim teknik lokal untuk mempersingkat waktu respons layanan. Model "Teknologi Global + Layanan Lokal" ini akan membantu seri A4VSO mendapatkan bagian yang lebih besar di pasar negara berkembang.
Tabel: Analisis SWOT Pompa Rexroth A4VSO
kategori
Analisis Konten
Signifikansi strategis
Kekuatan
Tegangan tinggi dan kinerja tinggi, teknologi dewasa, kemampuan integrasi sistem yang kuat
Mengkonsolidasikan pasar kelas atas dan mengembangkan solusi keseluruhan
Kelemahan
Harga yang lebih tinggi, siklus pengiriman panjang, lokalisasi terbatas
Mengoptimalkan rantai pasokan dan mengembangkan mitra regional
Peluang
Pengembangan laut dalam memanas, kapal pintar muncul, peraturan hijau mempromosikan
Investasikan dalam teknologi digital dan lingkungan untuk menangkap pasar negara berkembang
Ancaman
Substitusi listrik, kebangkitan pesaing lokal, dan peningkatan tekanan biaya
Kompetisi yang dibedakan, memperkuat keunggulan teknologi yang tak tergantikan
Dengan perkembangan berkelanjutan ekonomi kelautan global, pompa piston aksial A4VSO akan terus memainkan peran kunci dalam bidang pembuatan kapal lepas pantai. Melalui inovasi teknologi yang berkelanjutan dan aplikasi yang mendalam, seri A4VSO diharapkan untuk memperluas posisi terkemuka di pasar hidrolik kelas atas, sambil mempromosikan seluruh industri untuk berkembang dalam arah yang lebih efisien, lebih pintar dan lebih ramah lingkungan. Untuk produsen dan operator peralatan lepas pantai, pemahaman yang mendalam tentang karakteristik teknis dan tren aplikasi pompa A4VSO akan membantu membuat keputusan yang lebih tepat dalam persaingan pasar yang sengit dan memaksimalkan nilai peralatan sepanjang siklus hidupnya.
Saat ini, karena konstruksi infrastruktur global sedang booming, kinerja mesin penggerak tiang, sebagai peralatan utama untuk rekayasa pondasi, secara langsung menentukan efisiensi konstruksi dan kualitas rekayasa. Sebagai "jantung" mesin penggerak tiang, tingkat teknis pompa piston aksial hidrolik secara langsung mempengaruhi output daya, efisiensi energi dan keandalan peralatan tiang pancang. Dengan desain inovatif dan kinerja yang sangat baik, pompa variabel piston A11VLO Series telah menjadi sumber daya yang disukai untuk peralatan kelas atas dalam industri tiang pancang. Artikel ini akan secara komprehensif menganalisis karakteristik teknis dari pompa piston aksial hidrolik seri A11VLO, sangat mengeksplorasi solusi aplikasi inovatif di lepas pantai dan palu darat, dan menganalisis peningkatan efisiensi dan manfaat ekonomi yang dihasilkannya dalam kombinasi dengan kasus -kasus aktual. Akhirnya, mereka menantikan tren pengembangan teknologi ini di industri tiang pancang.

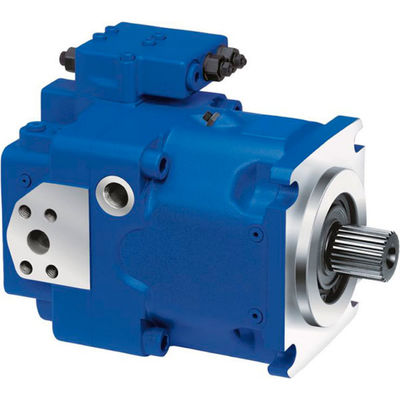

Tinjauan Teknologi Pompa Piston Axial Hidraulik dan Keuntungan Inti Seri A11VLO
Pompa piston aksial hidrolik adalah elemen daya inti dari sistem hidrolik modern. Ini mewujudkan hisap dan pelepasan minyak hidrolik melalui gerakan bolak -balik piston dalam silinder, dan mengubah energi mekanik menjadi energi hidrolik. Di antara banyak jenis pompa piston, pompa variabel piston pelat swash telah menjadi pilihan pertama di bidang mesin teknik karena strukturnya yang ringkas, efisiensi tinggi, dan rentang penyesuaian luas. Seri A11VLO adalah perwakilan luar biasa dari rute teknologi ini. Ini dirancang khusus untuk sistem hidraulik loop terbuka yang berdatung tinggi dan banyak digunakan dalam bidang mesin teknik seperti mesin beton, mesin jalan, mesin pemadatan, dan mesin pengangkat.
Keuntungan teknis inti dari pompa piston aksial hidrolik seri A11VLO terutama tercermin dalam aspek -aspek berikut:
Kinerja bertekanan tinggi dan efisiensi tinggi: Seri A11VLO memiliki tekanan pengenal hingga 350 bar dan tekanan puncak hingga 400 bar, yang dapat memenuhi kondisi kerja tumpukan yang paling menuntut. Desain struktur pelat swash -nya mencapai penyesuaian aliran tanpa langkah dengan mengubah kecenderungan pelat swash. Aliran output dapat terus berubah antara maksimum dan nol, secara akurat mencocokkan kebutuhan daya dari berbagai tahap tiang pancang. Desain ini tidak hanya meningkatkan pemanfaatan energi, tetapi juga menghindari limbah energi pompa kuantitatif tradisional dalam kondisi beban parsial. Efek hemat energi yang diukur dapat mencapai 20%-30%.
Innovative Boost Pump Integrated Design: Perbedaan utama antara seri A11VLO dan seri A11VO biasa adalah pompa Boost bawaan (pompa sentrifugal). Desain ini secara signifikan meningkatkan kecepatan maksimum yang diijinkan dari pompa, memungkinkannya lebih sesuai dengan karakteristik kecepatan mesin diesel atau motor listrik. Pompa booster mengadopsi struktur impeller sentrifugal tertutup. Saat bekerja, cangkang harus diisi dengan cairan terlebih dahulu untuk mencapai pengisapan minyak yang efisien melalui aksi gaya sentrifugal. Desain ini memungkinkan A11VLO untuk memberikan output aliran yang lebih besar dalam volume yang sama, yang sangat cocok untuk pemasangan di kapal penumpukan lepas pantai dengan ruang terbatas.
Fungsi Kontrol dan Regulasi Cerdas: Seri A11VLO menyediakan berbagai opsi mekanisme variabel, mendukung metode kontrol canggih seperti kompensasi tekanan dan penginderaan beban, dan dapat dikontrol oleh pengaturan daya eksternal bahkan ketika mesin berjalan. Fleksibilitas ini membuatnya sangat mudah beradaptasi dengan operasi mengemudi dalam kondisi geologis yang berbeda, apakah itu lapisan lumpur lembut atau lapisan granit keras, itu dapat memberikan energi dampak yang tepat.
Desain keandalan dan daya tahan: Dengan desain pelat distribusi minyak yang dioptimalkan dan pengaturan bantalan berkualitas tinggi, seri A11VLO dapat mempertahankan masa pakai yang panjang di bawah kondisi tekanan tinggi dan kecepatan tinggi. Tubuh pompa terbuat dari bahan besi cor berkekuatan tinggi, dan pasangan gesekan utama mengadopsi teknologi perawatan permukaan khusus, yang memiliki ketahanan aus yang sangat baik. Desain melalui drive juga memungkinkan pemasangan pompa roda gigi atau pompa piston aksial dengan spesifikasi yang sama secara seri untuk mencapai 100% melalui drive, yang memberikan kenyamanan untuk sistem multi-pompa.
Perlu dicatat bahwa struktur khusus dari seri A11VLO juga mengedepankan persyaratan spesifik untuk pemasangan dan penggunaannya, terutama termasuk: tekanan hisap tidak dapat lebih tinggi dari 2 bar (tekanan absolut), dan tidak cocok untuk menggunakan metode instalasi tangki oli. Persyaratan ini berasal dari karakteristik desain pompa booster bawaan dan harus diikuti secara ketat dalam aplikasi yang sebenarnya, jika tidak dapat menyebabkan kerusakan awal pada pompa. Ada kasus di mana dua pompa baru rusak dalam waktu singkat karena mengabaikan persyaratan instalasi ini, menyebabkan kerugian serius bagi pihak konstruksi.
Tabel: Parameter teknis utama pompa piston aksial seri A11VLO
Kategori parameter
Indikator teknis
Signifikansi industri
Tingkat tekanan
Tekanan Nilai 350bar, Tekanan Puncak 400bar
Memenuhi kebutuhan tumpukan ultra-dalam dan menumpuk tanah keras
Regulasi aliran
Laju aliran 0-maksimum dapat disesuaikan tanpa langkah
Cocokkan kondisi geologis yang berbeda secara akurat
Rentang Kecepatan
Bervariasi berdasarkan model, hingga 2500rpm
Beradaptasi dengan berbagai persyaratan pencocokan sumber daya
Kontrol variabel
Berbagai mekanisme variabel tersedia, mendukung pengaturan daya eksternal
Menyadari kontrol tiang yang cerdas dan adaptif
Melalui drive
Dapat dihubungkan secara seri dengan pompa atau pompa roda gigi dengan spesifikasi yang sama
Sederhanakan desain sistem multi-pompa dan hemat ruang
Karakteristik teknis dari pompa piston aksial A11VLO Series Hydraulic menjadikannya sumber daya yang ideal untuk mesin penggerak tiang, terutama palu tumpukan berkinerja tinggi. Apakah itu output stabil tekanan tinggi dari driver tiang statis darat atau permintaan daya tinggi sesaat dari palu tiang hidrolik lepas pantai, A11VLO dapat memberikan solusi yang andal dan efisien. Dalam bab -bab berikut, kita akan membahas secara rinci solusi aplikasi spesifiknya di palu lepas pantai dan darat.
Solusi Aplikasi Pile Hammer Offshore
Operasi penumpukan lepas pantai menghadapi tantangan lingkungan yang lebih kompleks dan keras daripada operasi darat, termasuk korosi salinitas tinggi, keterbatasan ruang, persyaratan perlindungan lingkungan, dan beban tambahan yang disebabkan oleh kondisi laut yang parah. Kondisi khusus ini menempatkan tuntutan yang sangat tinggi pada sistem hidrolik peralatan menumpuk, dan pompa piston aksial A11VLO serial A11VLO telah menjadi pilihan inti untuk sistem daya palu lepas pantai dengan keunggulan teknis unik mereka. Mengambil proyek tiang pancang lepas pantai dalam pembangunan jembatan Hong Kong-Zhuhai-Macao sebagai contoh, tumpukan baja tunggal memiliki diameter 2,5 meter, beratnya 120 ton, dan panjangnya lebih dari 20 lantai (67 meter). Area konstruksi terletak di habitat lumba -lumba putih Cina, dan memiliki persyaratan ketat untuk kebisingan, getaran, dan pengendalian polusi. Permintaan untuk proyek super tersebut telah mendorong batas teknologi pompa piston aksial hidrolik.
Tantangan Teknis di Lingkungan Lepas Pantai Khusus dan Solusi A11VLO
Keterbatasan ruang dan persyaratan kepadatan daya tinggi adalah tantangan utama dalam desain hammer mengemudi tumpukan lepas pantai. Ruang di geladak kapal penggerak tiang adalah pada premium, yang membutuhkan unit tenaga hidrolik menjadi seringkal mungkin. Seri A11VLO mencapai kecepatan yang lebih tinggi dan perpindahan yang lebih besar pada volume yang sama melalui desain pompa booster bawaan, dan kepadatan daya secara signifikan meningkat. Fitur melalui drive-nya juga memungkinkan beberapa set pompa untuk dihubungkan secara seri, lebih lanjut menghemat ruang pemasangan. Misalnya, dalam proyek jembatan Hong Kong-Zhuhai-Macao, solusi pompa tiga-seri yang inovatif (dua kelompok pompa tunggal yang terhubung secara seri ditambah 125 pompa roda gigi) yang dikembangkan oleh perusahaan kami mencapai perpindahan besar 835ml/r, yang langsung digerakkan oleh mesin deesel 1,200-horsepener.
Perlindungan korosi di lingkungan air laut adalah tantangan lama bagi peralatan lepas pantai. Seri A11VLO menggunakan teknologi perawatan permukaan khusus dan bahan tahan korosi. Komponen -komponen utama seperti pelat swash dan plunger dilapisi, yang secara signifikan meningkatkan kemampuan untuk menahan korosi semprotan garam. Badan pompa terbuat dari besi cor berkekuatan tinggi, dan sistem penyegelan ditingkatkan ke desain yang tahan air laut untuk secara efektif mencegah garam menyerang komponen presisi internal. Langkah -langkah ini secara signifikan memperpanjang masa pakai pompa di lingkungan lepas pantai dan mengurangi kegagalan dan persyaratan pemeliharaan karena korosi.
Perlindungan lingkungan dan persyaratan kebisingan rendah sangat penting di daerah sensitif ekologis laut. Seri A11VLO secara signifikan mengurangi pulsa hidrolik dan pembuatan kebisingan dengan mengoptimalkan desain saluran aliran dan mengadopsi struktur pelat distribusi minyak khusus. Solusi PCV (volume pra-kompresi) dapat mengurangi denyut tekanan sebesar 30% -50% dan mengurangi kebisingan mesin secara keseluruhan lebih dari 20dB (a). Fitur ini tidak hanya melindungi kehidupan laut, tetapi juga meningkatkan lingkungan kerja untuk personel onboard. Selain itu, desain pompa yang efisien mengurangi kehilangan energi dan kenaikan suhu oli, menurunkan konsumsi energi secara keseluruhan dan emisi karbon, sesuai dengan konsep konstruksi hijau.
Ketahanan goncangan dan getaran sangat penting untuk peralatan lepas pantai. Seri A11VLO mengadopsi bantalan yang diperkuat dan desain perumahan yang kaku, yang dapat menahan beban tambahan yang disebabkan oleh goyangan kapal dan getaran recoil yang kuat selama mengemudi tumpukan. Struktur pelat swash dioptimalkan melalui perhitungan dan simulasi yang tepat, dan dapat mempertahankan operasi yang stabil di bawah beban dampak frekuensi tinggi, menghindari kegagalan mekanisme variabel atau melonggarkan bagian internal karena getaran.
Desain Sistem Hidrolik Pile Pile Lepas Pantai Khas dan Solusi Integrasi A11VLO
Sistem penumpukan yang digerakkan hidrolik sepenuhnya biasanya menggunakan pompa A11VLO sebagai pompa utama, dan dicocokkan dengan kelompok katup kontrol yang sesuai dan akumulator untuk membentuk unit daya yang efisien. Desain sistem perlu memperhitungkan kekhasan operasi lepas pantai. Berikut ini adalah skema konfigurasi yang khas:
1.Grup Pompa Utama: 2-4 A11VLO260LRDH2/11R Series Pompa perpindahan besar dihubungkan secara paralel untuk memberikan perpindahan maksimum 260cm³/r untuk memenuhi kebutuhan energi palu tumpukan hidrolik besar. Grup pompa mengadopsi kontrol yang peka terhadap beban untuk secara otomatis menyesuaikan aliran output sesuai dengan kebutuhan energi palu untuk menghindari limbah energi.
2.Sistem Booster: Gunakan pompa booster bawaan A11VLO atau unit booster khusus eksternal untuk memastikan pengisapan oli yang stabil dalam kondisi laut tinggi. Berikan perhatian khusus pada tekanan pengisapan oli yang tidak melebihi batas 2 bar untuk menghindari kerusakan pada badan pompa.
3.Sistem Kontrol Cerdas: Kompensasi tekanan terintegrasi dan fungsi pembatasan daya, penyesuaian energi real-time dari energi yang mencolok sesuai dengan penetrasi tumpukan, mencapai "pendaratan lunak" untuk melindungi kepala tumpukan. Sistem dapat menyimpan parameter geologi yang berbeda dan secara otomatis mengoptimalkan kurva yang menyerang.
4.Sistem darurat: Dilengkapi dengan pompa siaga perpindahan kecil independen (seri A11VO75) untuk mempertahankan fungsi dasar ketika pompa utama gagal, memastikan keamanan operasi lepas pantai.
Sistem pemulihan energi adalah desain inovatif untuk palu tumpukan lepas pantai kelas atas. Dengan menggabungkan pompa A11VLO dengan motor frekuensi variabel, energi potensial dikonversi menjadi energi listrik selama fase jatuh palu dan diumpankan kembali ke jaringan atau perangkat penyimpanan energi. Desain ini dapat mengurangi konsumsi energi lebih dari 30% dan sangat cocok untuk proyek operasi jangka panjang seperti yayasan tumpukan tenaga angin lepas pantai. Solusi elektro-hidrolik Rexroth telah membuktikan kelayakannya pada peralatan seperti platform kerja udara.
Kasus dan kinerja aplikasi lepas pantai
Proyek Hong Kong-Zhuhai-Macao Bridge Pile Foundation adalah model dari keberhasilan penerapan pompa A11VLO. When the British pile driver originally planned to be used could not be used due to insufficient power, the 535KJ large hydraulic pile hammer independently developed by China adopted a high-speed, large-displacement, heavy-duty booster pump developed by a Chinese hydraulic company based on the A11VLO technical route, with a displacement of 835 ml/rev, a maximum speed of 2,300 rpm, and a pressure of 35 MPa. Jenis pompa yang inovatif ini dirancang, diproduksi, dan berhasil diterapkan dalam waktu 4 bulan, memastikan bahwa semua proyek tiang pancang jembatan Hong Kong-Zhuhai-Macao diselesaikan sesuai jadwal, dan kemudian pindah ke situs konstruksi pelabuhan Shanghai Yangshan untuk terus melayani.
Data pemantauan aktual menunjukkan bahwa sistem hidrolik menggunakan teknologi A11VLO memiliki keunggulan berikut dalam operasi penumpukan lepas pantai:
·Stabilitas energi yang mencolok: fluktuasi tekanan kurang dari ± 5%, memastikan penetrasi yang konsisten dari setiap serangan
·Ekonomi Bahan Bakar: Menghemat 15% -20% bahan bakar dibandingkan dengan sistem pompa pengukuran tradisional
·Efisiensi Konstruksi: Waktu operasi tumpukan tunggal dikendalikan dalam waktu 1 jam untuk memenuhi persyaratan jendela pasang surut
·Keandalan: Operasi Berkelanjutan selama 2000 jam tanpa perbaikan besar, dapat beradaptasi dengan garam tinggi dan lingkungan kelembaban yang tinggi
·Indikator Lingkungan: Kebisingan bawah air dikurangi 8dB, suhu oli dikendalikan dengan baik, tidak ada catatan kebocoran
Pertunjukan yang sangat baik ini membuat pompa piston aksial Hidraulik Seri A11VLO Seri Solusi Daya Pilihan untuk proyek rekayasa tiang lepas pantai besar. Dengan meningkatnya proyek super seperti tenaga angin lepas pantai dan jembatan lintas laut, prospek aplikasinya akan lebih luas.
Solusi aplikasi palu tiang pancang darat
Operasi tiang pancang darat menghindari tantangan ekstrem dari lingkungan lepas pantai, mereka masih menghadapi persyaratan yang ketat seperti kondisi geologis yang kompleks, pembatasan konstruksi perkotaan, dan operasi kontinu beban tinggi. Rexroth A11VLO Series pompa piston aksial hidrolik memberikan solusi daya yang ideal untuk berbagai jenis palu darat menumpuk dengan tekanan tinggi, efisiensi tinggi, regulasi cerdas, dan keandalan yang sangat baik. Dari penekanan stabil dari pengemudi tiang statis hingga penyerangan frekuensi tinggi palu, mulai dari konstruksi vibrasi rendah kereta bawah tanah perkotaan hingga operasi efisiensi tinggi dari fondasi skala besar di lapangan, seri A11VLO dapat memberikan output daya yang cocok secara tepat.
Tuntutan yang beragam untuk menumpuk darat dan respons teknologi A11VLO
Kemampuan beradaptasi geologis adalah pertimbangan utama untuk menumpuk darat. Kondisi tanah yang berbeda menempatkan tuntutan yang sangat berbeda pada peralatan tiang pancang: strata lunak memerlukan penetrasi cepat tanpa pemadatan tanah yang berlebihan; Strata batu keras membutuhkan dampak energi tinggi terkonsentrasi; Dan ketika menemukan kerikil atau rintangan, strategi yang mencolok perlu disesuaikan secara fleksibel. Seri A11VLO dengan sempurna memenuhi tantangan ini melalui teknologi variabel tanpa langkah dan berbagai metode kontrol:
·Kontrol Kompensasi Tekanan: Ketika tekanan sistem lebih rendah dari nilai yang ditetapkan, perpindahan secara otomatis meningkat, dan ketika tekanan yang ditetapkan tercapai, perpindahan berkurang, yang tidak hanya memastikan energi dampak tetapi juga mencegah kelebihan beban. Misalnya, di fondasi tanah lunak, pompa akan secara otomatis meningkatkan laju aliran untuk mencapai penetrasi cepat; Saat menemukan lapisan keras, itu akan beralih ke mode bertekanan tinggi untuk memusatkan energi untuk terobosan.
·Kontrol Sensitif Beban: Penginderaan waktu nyata dari persyaratan aktuator, pencocokan aliran output yang akurat, dan penghindaran kerugian overflow dalam sistem tradisional. Fitur ini sangat cocok untuk formasi kompleks yang membutuhkan penyesuaian energi yang sering mencolok, dan dapat menghemat 20% -30% energi.
·Fungsi Keterbatasan Daya: Bahkan ketika mesin sedang berjalan, daya maksimum dapat diatur secara eksternal untuk melindungi sumber daya (mesin diesel atau motor) dari kelebihan beban. Ini sangat penting di lokasi konstruksi di mana pasokan listrik terbatas.
Pembatasan Konstruksi Perkotaan menempatkan tuntutan khusus pada peralatan tiang pancang. Kontrol kebisingan, pembatasan getaran, standar emisi, dll. Semua secara langsung mempengaruhi pemilihan peralatan. Seri A11VLO memenuhi kebutuhan konstruksi perkotaan melalui inovasi teknis berikut:
·Desain kebisingan rendah: Saluran aliran hidrolik yang dioptimalkan dan teknologi PCV mengurangi denyut tekanan sebesar 30% -50% dan secara signifikan mengurangi kebisingan mesin secara keseluruhan. Pengukuran aktual menunjukkan bahwa kebisingan kerja pengemudi tiang statis menggunakan pompa A11VLO dapat dikontrol di bawah 75dB, memenuhi standar untuk konstruksi malam hari perkotaan.
·Solusi penggerak listrik: Dikombinasikan dengan drive motor frekuensi variabel, pompa A11VLO dapat mencapai konstruksi nol-emisi, yang sangat cocok untuk area sensitif seperti kereta bawah tanah dan rumah sakit. Elektrifikasi juga menyederhanakan powertrain dan mengurangi persyaratan pemeliharaan.
·Kontrol getaran yang tepat: Dengan menyesuaikan kecenderungan pelat swash, energi yang mencolok dapat dikontrol secara tepat untuk mengurangi dampak getaran pada bangunan di sekitarnya. Dengan sistem pemantauan elektronik, mesin dapat secara otomatis berhenti ketika getaran melebihi standar.
Keandalan Operasi Berkelanjutan Beban Tinggi adalah persyaratan dasar untuk peralatan menumpuk darat. Seri A11VLO mengadopsi beberapa desain daya tahan:
·Sistem bantalan yang diperkuat: Mengadopsi bantalan berkapasitas besar dengan masa pakai lebih dari 10.000 jam, cocok untuk operasi beban tinggi jangka panjang.
·Desain pendingin yang efisien: Dengan mengoptimalkan saluran aliran internal, kehilangan energi berkurang, pembentukan panas berkurang, dan suhu oli 10-15 ℃ lebih rendah dari produk serupa.
·Kemampuan anti-polusi: Pasangan gesekan utama terbuat dari bahan khusus dan diproses dengan toleransi tinggi terhadap kontaminasi minyak, beradaptasi dengan lingkungan yang keras dari lokasi konstruksi.
Konfigurasi Sistem Hidrolik Pile Hammer Darat Khas
Sistem palu dampak hidrolik adalah salah satu peralatan mengemudi tiang yang paling umum di darat. Konfigurasi sistem hidrolik khasnya adalah sebagai berikut:
·Unit pompa utama: 1-2 pompa seri A11VLO190LRDS/11R, memberikan perpindahan besar 190cm³/r dan tekanan puncak 400bar. Ini mengadopsi desain drive poros dan dapat dihubungkan secara seri dengan pompa gear sebagai sumber oli pilot.
·Grup Akumulator: Akumulator berkapasitas besar menyimpan energi yang mencolok, fluktuasi tekanan halus, dan mengurangi beban instan pada pompa.
·Blok Katup Kontrol: Katup proporsional respons frekuensi tinggi khusus mengontrol pergerakan palu, dengan waktu respons ·Sistem Kontrol Elektronik: Berdasarkan PLC atau pengontrol khusus, dapat mewujudkan frekuensi dan energi yang dapat disesuaikan, dan memiliki fungsi anti-"mogok kosong" otomatis.·Grup Pompa Utama: Beberapa pompa seri A11VO130DR/10R terhubung secara paralel untuk memberikan aliran oli bertekanan tinggi yang stabil. Kontrol kompensasi tekanan diadopsi, dan kecepatan mengemudi tiang secara otomatis beradaptasi dengan resistensi formasi.·Sistem Kontrol Sinkron: Akurasi sinkronisasi multi-silinder mencapai ± 2mm untuk memastikan vertikalitas tubuh tiang.·Perangkat Pemulihan Energi: Driver tiang memulihkan energi potensial saat menekan ke bawah, meningkatkan efisiensi energi lebih dari 15%.·Sistem Pompa Ganda: A11VLO Pompa Utama bertanggung jawab untuk fungsi tiang pancang, pompa tambahan A11VO mendorong rotasi, berjalan dan mekanisme lainnya.·Antarmuka cepat switch: Konektor perubahan cepat hidrolik standar untuk penggantian perkakas yang berbeda (palu, bor, dll.).·Kontrol Cerdas: Simpan beberapa parameter konstruksi dan secara otomatis cocok dengan kurva menyerang terbaik.·Efisiensi Konstruksi yang Ditingkatkan: Waktu operasi rata -rata per tumpukan dipersingkat 25%, terutama karena respons cepat pompa dan kontrol energi yang tepat.·Berkurangnya konsumsi bahan bakar: Konsumsi bahan bakar secara keseluruhan berkurang 18%, menghemat sekitar RMB 450.000 dalam biaya bahan bakar setiap tahun.·Lebih sedikit kegagalan peralatan: Kegagalan terkait pompa turun 70%, dan interval perawatan diperpanjang dari 500 jam menjadi 1.000 jam.·Peningkatan kualitas tiang: Laju lulus pengujian integritas tiang meningkat dari 92% menjadi 98%, mengurangi biaya tumpukan tambahan.·Kebisingan dikendalikan di bawah 75dB, memenuhi persyaratan untuk izin konstruksi malam·Nol emisi langsung, peningkatan kualitas udara di lokasi·Kecepatan getaran bangunan ·Konsumsi daya 22% lebih rendah dari peralatan tradisional·Gunakan kabel terlindung dan ground secara terpisah untuk menghindari gangguan sinyal·Terminal kabel tahan air untuk beradaptasi dengan lingkungan yang keras di lokasi konstruksi·Fluktuasi tegangan kerja elektromagnet tidak boleh melebihi ± 10%·Minyak baru juga harus disaring sebelum ditambahkan, dan kebersihan harus mencapai ISO 4406 18/16/13 atau lebih tinggi·Filter oli pengembalian harus menggunakan elemen filter efisiensi tinggi dengan βₓ≥200 dan harus diganti segera ketika perbedaan tekanan mencapai 0,7 bar.·Ambil sampel setiap 500 jam untuk menguji tingkat kontaminasi minyak, dan temukan sumber kontaminasi jika meningkat secara tidak normal.·Filter udara kering 1μm dipasang di ventilasi udara tangki bahan bakar untuk mencegah polutan eksternal masuk·Harian: Periksa level oli, suhu oli, perubahan kebisingan dan tanda -tanda kebocoran eksternal·Mingguan: Periksa apakah saluran pengisapan oli longgar atau memiliki saluran masuk udara, dan indikator diferensial tekanan filter·Bulanan: Uji efisiensi volumetrik pompa (aliran dan tekanan ukuran), dan keluarkan peringatan jika turun 10%·Setiap 500 jam: ganti oli dan filter, bersih magnet tangki oli·Setiap 2000 jam: Periksa secara profesional pembersihan bantalan pompa dan pakaian pasangan gesekan utama·Pompa diisi dengan oli hidrolik yang mengandung zat anti-korosi, dan saluran masuk dan outlet disegel·Oleskan oli anti-hemat ke ujung ekstensi poros dan putar poros 1/4 secara manual setiap minggu untuk mengubah titik kontak bantalan·Lingkungan penyimpanan harus kering dan berventilasi, suhunya harus -10 ℃ ~+40 ℃·Ganti semua segel dan siram sistem sebelum komisi ulang·Pengisapan oli yang tidak mencukupi: Periksa level oli, penyumbatan filter, dan kebocoran pipa pengisapan oli. Untuk A11VLO, perhatikan apakah pompa booster mengisi minyak secara normal.·Mekanisme variabel macet: Periksa apakah sirkuit minyak kontrol tidak terhalang dan apakah katup solenoid diberi energi.·Keausan internal: Dikonfirmasi oleh uji efisiensi volumetrik. Jika blok silinder dan pelat distribusi minyak dipakai, mereka perlu diperbaiki secara profesional.·Kebisingan kavitasi: Suara popping yang tajam, periksa apakah kondisi pengisapan minyak memenuhi persyaratan dan apakah viskositas minyak sesuai.·Kebisingan mekanis: suara logam kusam, periksa keausan bantalan, perataan kopling atau bagian internal yang longgar.·A11VLO Unik: Pompa booster akan menghasilkan kebisingan frekuensi tinggi khusus saat berjalan kering, dan mesin harus segera dihentikan untuk diperiksa.1.Periksa apakah pendingin oli diblokir dan apakah kipas berjalan secara normal2.Periksa apakah tekanan sistem dalam keadaan meluap untuk waktu yang lama3.Periksa apakah oli mengalir dari rumah pompa halus dan apakah ada tekanan punggung yang abnormal.4.Apakah viskositas minyak sesuai? Apakah tingkat kontaminasi berlebihan?·Periksa apakah tekanan oli kontrol mencapai persyaratan minimum (biasanya 20bar)·Bersihkan katup pilot mekanisme variabel dan periksa apakah pegasnya rusak.·Konfirmasikan apakah sinyal kontrol listrik ditransmisikan dengan benar ke solenoid proporsional·Akar Penyebab: Pipa pengisapan pompa berada di atas tingkat cairan di tangki oli, dan aliran balik oli selama shutdown, menyebabkan pengisapan kosong selama startup.·Mekanisme Khusus: A11VLO Pompa booster bawaan memiliki kapasitas penyerapan oli yang lebih buruk pada kecepatan rendah, yang memperpanjang waktu hisap·Solusi: Ubah pipa pengisapan oli menjadi tata letak yang dipasang di bawah untuk sepenuhnya menghilangkan risiko kavitasi·Level Tekanan: A11VLO Nilai Tekanan 350bar, Puncak 400bar; A2FO Dinilai Tekanan 400bar, Puncak 450bar. Meskipun A2FO sedikit lebih tinggi dalam nilai tekanan absolut, karakteristik variabel A11VLO membuatnya lebih fleksibel untuk beradaptasi dengan perubahan beban dalam aplikasi praktis.·Kisaran Kecepatan: A11VLO memiliki pompa penambah bawaan, yang memungkinkan kecepatan maksimum sekitar 50% lebih tinggi dari A11VO biasa, membuatnya lebih cocok untuk mencocokkan sumber daya berkecepatan tinggi; A2FO memiliki kisaran kecepatan pengenal 600-2500rpm, tergantung pada model spesifik.·Fungsi kontrol: A11VLO menyediakan berbagai metode kontrol variabel (kompensasi tekanan, sensitivitas beban, dll.), Yang dapat mencapai penyesuaian aliran output tanpa langkah; A2FO adalah desain kuantitatif, dan penyesuaian aliran tergantung pada perubahan kecepatan atau pelambatan bypass, yang memiliki efisiensi energi yang rendah.·Kepadatan Daya: A11VLO mencapai pencocokan daya melalui penyesuaian sudut pelat swash dan mempertahankan efisiensi tinggi pada beban parsial; Model A2FO A2FO45 dapat menghasilkan sekitar 290kW pada tekanan 400bar, tetapi efisiensi energinya di bawah semua kondisi kerja tidak sebagus pompa variabel.·Rentang perpindahan: Perpindahan Seri Casappa adalah 28.7-87.9cm³/r; Seri A11VLO mencakup 40-260cm³/r, yang lebih cocok untuk peralatan mengemudi tumpukan besar.·Desain pelat swash: Keduanya menggunakan mekanisme variabel pelat swash, tetapi pompa boost bawaan A11VLO membuat kinerja pengisapan oli lebih baik, terutama cocok untuk aplikasi kecepatan tinggi.·Kinerja efisiensi: Casappa mengklaim bahwa efisiensi keseluruhan sangat baik dan tetap stabil di bawah tekanan tinggi; Efisiensi aktual A11VLO yang diukur adalah di atas 90%, dan efisiensinya turun lebih sedikit pada beban parsial.·Efek penghematan energi membawa penghematan bahan bakar 20% -30%·Interval pemeliharaan yang lebih lama mengurangi kerugian waktu henti·Umur layanan yang lebih lama (hingga 10.000 jam atau lebih)·Nilai sisa peralatan yang lebih tinggi·Kecepatan Drive Adaptabilitas: Motor memiliki rentang kecepatan yang luas dan pompa perlu mempertahankan kinerja yang stabil pada berbagai kecepatan·Respons mode siaga: Pompa harus memasuki keadaan konsumsi daya rendah saat perangkat dalam mode siaga untuk mengurangi kehilangan energi·Pemanfaatan Energi Regeneratif: Hammer Potensi Energi dan Pemulihan Energi Rem Membutuhkan pompa untuk memiliki kapasitas kerja empat kuadran·Antarmuka IoT: Pemantauan jarak jauh dari status operasi pompa dan pemeliharaan prediktif·Algoritma Penyesuaian Adaptif: Secara Otomatis Mengoptimalkan Parameter Strike Menurut Kondisi Geologi·Teknologi Kembar Digital: Model Pompa Virtual Sinkronisasi dengan pompa aktual untuk mengoptimalkan kinerja sistem·Pembatasan kebisingan yang lebih ketat: Konstruksi perkotaan membutuhkan kebisingan peralatan kurang dari 75dB [a]·Desain bebas bocor: Cegah minyak hidrolik dari mencemari lingkungan lokasi konstruksi·Desain Panjang Umur: Mengurangi konsumsi sumber daya yang disebabkan oleh penggantian suku cadang·Tumpukan laut dalam: tekanan ultra-tinggi (500 bar+) dan persyaratan gabungan resistensi korosi·Konstruksi Kutub: -40 ℃ Start -up suhu rendah dan operasi yang andal·Lingkungan gurun: suhu tinggi (50 ℃+) dan desain anti-dust·Menghilangkan komponen transmisi, menghemat lebih dari 30% ruang·Efisiensi meningkat sebesar 5%-10%, terutama cocok untuk skenario drive frekuensi variabel·Mencapai "penawaran minyak sesuai permintaan" yang sebenarnya tanpa kehilangan overflow·Lebih mudah untuk mencapai pemulihan dan penyimpanan energi·Algoritma kontrol belajar mandiri berdasarkan kecerdasan buatan mengoptimalkan kurva kerja pompa sesuai dengan data historis·Pompa pintar yang mengintegrasikan beberapa sensor (tekanan, suhu, getaran, dll.) Untuk mencapai diagnosis sendiri status·Konfigurasi Parameter Nirkabel dan Pemecahan Masalah Jarak Jauh Mengurangi kebutuhan untuk layanan di tempat·Plunger keramik dan pelat swash komposit mengurangi gesekan dan keausan·Saluran aliran cetak 3D mengoptimalkan karakteristik hidrolik internal, mengurangi noise dan denyut·Lapisan Nano Permukaan Memperpanjang Kehidupan Pasangan Gesekan Kunci 2-3 Kali·Modul kontrol variabel yang dapat diganti dengan cepat untuk beradaptasi dengan skenario aplikasi yang berbeda·Desain seri yang dapat diperluas untuk peningkatan pemindahan yang mudah·Antarmuka standar menyederhanakan integrasi sistem·Desain kompatibel oli hidrolik biodegradable·Sistem penyegelan kebocoran dan umur panjang·Terobosan lebih lanjut dalam teknologi kontrol kebisingan·Versi listrik: penggerak motor frekuensi variabel terintegrasi, kinerja berkecepatan tinggi yang dioptimalkan, disesuaikan dengan kebutuhan pengemudi tumpukan listrik·Sistem Kontrol Cerdas: Tambahkan antarmuka IoT dan algoritma adaptif untuk mencapai pemeliharaan prediktif·Jenis Khusus untuk Lingkungan Ekstrem: Memperkuat Segel dan Bahan untuk beradaptasi dengan kondisi kerja khusus seperti Laut Dalam dan Daerah Kutub·Solusi hibrida: bekerja sama dengan sistem baterai untuk mewujudkan pemulihan energi dan bantuan daya puncak
Hmotor piston aksial ydrolikMainkan peran yang tak tergantikan dalam sistem perjalanan dan slewing excavator crawler. Seri A6ve motor variabel piston aksial sumbu bevel, dengan merekaKepadatan daya yang sangat baik,Kontrol variabel fleksibelDanKehidupan layanan yang sangat panjang, telah menjadi solusi penggerak hidrolik yang disukai untuk excavator crawler kelas atas di seluruh dunia. Artikel ini akan secara komprehensif menganalisis karakteristik teknis dari motor seri A6VE, keunggulan aplikasi mereka dalam sistem perjalanan excavator, desain yang cocok dengan sistem slewing, metode diagnosis kesalahan umum dan tren pengembangan di masa depan, memberikan panduan referensi terperinci untuk teknisi dalam industri mesin rekayasa.
1. Ikhtisar Teknologi Motor Piston Axial Hidraulik
Sistem transmisi hidrolik, motor piston aksial hidrolik memberikan daya yang kuat untuk berbagai jenis mesin konstruksi dengan mengubah energi hidrolik menjadi energi mekanik. Dalam excavator crawler, motor piston aksial terutama digunakan dalam dua sistem utama drive perjalanan dan rotasi atas. Kinerja mereka secara langsung mempengaruhi efisiensi operasi, akurasi kontrol dan penghematan bahan bakar seluruh mesin.
Tabel: Skenario aplikasi utama motor piston aksial hidrolik di excavator
Area Aplikasi
Persyaratan fungsional
Parameter operasi yang khas
Tantangan teknis
Sistem perjalanan
Memberikan daya tarik dan beradaptasi dengan berbagai medan
Kisaran torsi: 2000-8000NmKisaran Kecepatan: 0-150rpm
Tahan terhadap beban kejut, debu dan air
Sistem putar
Mencapai rotasi platform 360 °
Kisaran torsi: 1000-5000nmRentang Kecepatan: 0-12rpm
Kontrol yang tepat, pengereman yang halus
Driver aksesori
Drive Hydraulic Breaker dan aksesori lainnya
Rentang aliran: 20-100L/mntRentang Tekanan: 20-35MPA
Resistensi guncangan frekuensi tinggi
Dibandingkan dengan motor roda gigi tradisional dan motor baling -baling, motor piston aksial memiliki tekanan kerja yang lebih tinggi (hingga 45MPA), rentang kecepatan yang lebih luas (perpindahan dapat disesuaikan dengan nol) dan kinerja efisiensi yang lebih baik (efisiensi total melebihi 90%), yang sangat cocok untuk aplikasi seperti excavator yang memiliki persyaratan yang menuntut untuk kinerja daya. Seri A6VE mengadopsi desain sumbu bevel, yang mencapai penyesuaian perpindahan tanpa langkah dengan mengubah sudut antara silinder dan poros drive, sangat cocok dengan kebutuhan daya excavator dalam kondisi kerja yang berbeda.
2. Fitur teknis dari motor seri A6ve
2.1 Struktur Inovasi dan Prinsip Kerja
Seri A6VE dari motor variabel piston aksial sumbu miring mengadopsi desain grup rotor piston kerucut yang unik. Piston diatur pada sudut tertentu (biasanya 25 ° atau 40 °) ke poros penggerak, dan perpindahan diubah oleh ayunan pelat miring. Dibandingkan dengan desain pelat miring tradisional, struktur ini memiliki kepadatan daya yang lebih tinggi dan resistensi dampak yang lebih kuat. Prinsip kerja intinya adalah: Minyak tekanan tinggi memasuki rongga plunger melalui pelat distribusi, mendorong plunger untuk bergerak secara aksial. Karena sudut antara plunger dan poros penggerak, gaya aksial didekomposisi menjadi gaya radial dan gaya tangensial, dan gaya tangensial menghasilkan torsi mengemudi.
A6ve Series Motors memiliki berbagai mode kontrol variabel, termasuk:
·Kontrol Kompensasi Tekanan (Jenis Hz3): Secara otomatis menyesuaikan perpindahan sesuai dengan tekanan sistem untuk mempertahankan output daya konstan
·Kontrol Proporsional Listrik (EP1/EP2): Kontrol pemindahan yang tepat melalui sinyal listrik untuk mencapai regulasi cerdas
·Kontrol Remote Hidraulik (Tipe HA/HD): Kontrol Sudut Pelat Swash Menggunakan Sinyal Hidrolik Eksternal
2.2 Parameter Kinerja Utama
Tabel: Perbandingan Parameter Teknis dari Model Khas Seri A6ve
model
Perpindahan (ml/rev)
Tekanan Nilai (MPA)
Tekanan puncak (MPA)
Kecepatan maksimum (rpm)
Metode kontrol
A6ve55
55
40
45
3000
Kontrol proporsional/hidrolik listrik
A6ve80
80
40
45
2500
Kontrol Kompensasi Tekanan
A6ve107
107
35
40
2000
Kontrol Kompensasi Tekanan
A6ve160
160
35
40
1800
Remote control hidrolik
Sistem bantalan motor A6VE mengadopsi desain bantalan rol tapered baris ganda, yang memiliki kapasitas penahan beban yang sangat baik dan masa pakai ultra-panjang. Tes menunjukkan bahwa dalam kondisi kerja standar, rata-rata waktu kerja bebas masalah (MTBF) dari motor A6ve melebihi 10.000 jam, jauh melebihi rata-rata industri. Efisiensi torsi awalnya setinggi 92%, yang dapat memastikan awal yang halus dari excavator bahkan di lingkungan suhu rendah.
2.3 Keuntungan Instalasi dan Integrasi
Seri A6VE mengadopsi desain instalasi flensa tengah dan dapat menjadi "plug-in" yang diintegrasikan ke dalam kotak pengurangan perjalanan excavator atau mekanisme membunuh, sangat menyederhanakan proses pemasangan. Desain strukturalnya yang ringkas memungkinkan motor hampir sepenuhnya dimasukkan ke dalam kotak reduksi, menghemat lebih dari 30% ruang pemasangan. Metode integrasi ini juga memiliki keunggulan berikut:
·Hilangkan Toleransi Instalasi: Desain Self-Penyelar Mandiri Kompensasi untuk Kesalahan Manufaktur dan Perakitan
·Kurangi getaran dan kebisingan: Koneksi kaku mengurangi jarak dan dampak transmisi
·Tata Letak Perpipaan Sederhana: Lorong oli bawaan mengurangi jumlah perpipaan eksternal
Poros output motor dapat dikonfigurasi secara fleksibel dan dalam berbagai bentuk, termasuk kunci datar, spline (involute atau persegi panjang), dll., Yang nyaman untuk dicocokkan dengan peredam dari berbagai produsen.
3. Aplikasi A6VE dalam sistem perjalanan crawler excavator
3.1 Desain Sirkuit Hidrolik Sistem Jalan
Sistem perjalanan crawler excavator biasanya mengadopsi sirkuit hidrolik tertutup, yang terdiri dari pompa variabel dan motor A6ve untuk membentuk transmisi hidrostatik. Desain ini memiliki kemampuan pemulihan energi dan karakteristik kecepatan tanpa langkah, yang sempurna beradaptasi dengan kebutuhan perjalanan dalam kondisi medan yang kompleks. Sirkuit tipikal meliputi:
·Sirkuit penggerak utama: Pompa perpindahan variabel terhubung langsung ke motor A6ve untuk mencapai kontrol maju/mundur
·Sirkuit Pengisian Minyak: Menyediakan oli pendingin untuk sistem tertutup dan mengkompensasi kebocoran internal
·Sirkuit Flushing: Jaga Sistem Minyak Bersih dan Perpanjang Umur Komponen
·Sirkuit Pengendalian Pengereman: Rem multi-disc terintegrasi untuk memastikan keamanan parkir di lereng
Fungsi kontrol kompensasi tekanan dari motor A6VE dapat secara otomatis menyesuaikan perpindahan sesuai dengan resistensi berjalan: ketika excavator memanjat kemiringan atau melewati area berlumpur, tekanan sistem meningkat, dan motor secara otomatis meningkatkan perpindahan untuk meningkatkan torsi output; Saat bepergian dengan kecepatan tinggi di jalan datar, perpindahan dikurangi untuk meningkatkan kecepatan. Fitur adaptif ini memungkinkan mesin untuk selalu bekerja di titik operasi yang optimal, mengurangi konsumsi bahan bakar sebesar 15% -20%.
3.2 Optimalisasi Karakteristik Torsi Berkecepatan Rendah dan Tinggi
Ekskavator crawler sering perlu mengatasi resistensi besar dalam kondisi kerja yang keras, yang menempatkan persyaratan ketat pada stabilitas berkecepatan rendah dan kapasitas output torsi motor perjalanan. Seri A6ve memenuhi tantangan ini melalui inovasi teknis berikut:
·Plunger kerucut dengan struktur cincin piston: penyegelan yang ditingkatkan dan pengurangan kebocoran internal selama merayap berkecepatan rendah
·Desain Pelat Distribusi yang Dioptimalkan: Empat Struktur Jendela Distribusi Memendek Rantai Transfer Energi dan Mengurangi Fluktuasi Tekanan
·Teknologi buffer alur segitiga: menyerap dampak aliran, sudut lebar 15 ° dan sudut kedalaman 20 ° adalah parameter terbaik
·Bantalan rol baris ganda: tahan beban radial besar dan hindari kehilangan efisiensi karena deformasi perumahan
Tingkat fluktuasi torsi kurang dari 5% pada kecepatan ultra-rendah 10rpm, sepenuhnya memenuhi persyaratan kontrol yang tepat dari excavator. Rasio power-to-weight motor mencapai lebih dari 200kW/t, jauh melebihi produk yang sama.
3.3 Mode dan Solusi Kegagalan Khas
Tabel: Kesalahan dan solusi umum untuk motor A6ve dalam sistem perjalanan
Fenomena kesalahan
Kemungkinan penyebab
Metode deteksi
Larutan
Kelemahan dalam berjalan
Pakaian Plunger dan Goresan Piring Katup
Pengujian tekanan, analisis oli
Ganti bagian yang usang dan tingkatkan penyaringan
Berjalan satu arah
Katup periksa pengisian minyak macet
Tes Inspeksi dan Aliran Pembongkaran Tubuh Katup
Bersihkan atau ganti katup pengisian minyak
Kebisingan abnormal
Kerusakan yang mengandung, kavitasi
Analisis Getaran, Pemeriksaan Auskultasi
Ganti bantalan dan periksa saluran pengisapan minyak
Alarm terlalu panas
Kebocoran internal yang berlebihan dan pendinginan yang tidak mencukupi
Pemantauan suhu, pengujian efisiensi
Memperbaiki segel dan meningkatkan kapasitas pendinginan
Kegagalan rem
Rem Piston Seal Aging
Tes tekanan rem
Ganti segel dan periksa oli hidrolik
Pemeliharaan rutin adalah kunci untuk memastikan operasi jangka panjang yang andal dari motor A6VE. Dianjurkan untuk mengganti oli hidrolik dan menyaring setiap 2000 jam kerja, dan periksa clearance bantalan dan keausan plunger setiap 5000 jam. Penggunaan Teknologi Analisis Penghitungan Partikel Minyak dapat mendeteksi keausan abnormal sebelumnya dan menghindari kegagalan besar.
4. Desain terintegrasi A6VE dan Excavator Slewing System
4.1 Persyaratan Teknis untuk Sistem Sleewing
Sistem Sleewing Excavator bertanggung jawab atas rotasi platform atas 360 °, yang menempatkan persyaratan unik pada motor hidrolik:
·Kontrol posisi yang tepat: mencapai akurasi posisi level milimeter dari ember
·Karakteristik start-stop yang halus: mengurangi dampak inersia dan melindungi bagian-bagian struktural
·Kinerja pengereman yang efisien: Mencegah kendaraan dari tergelincir saat bekerja di lereng
·Dimensi Instalasi Kompak: Menghemat Ruang di Turntable
Solusi tradisional menggunakan kombinasi motor berkecepatan tinggi dan peredam, yang memiliki kelemahan seperti kehilangan efisiensi yang besar dan dampak inersia yang kuat. Motor seri A6VE dengan sempurna memecahkan masalah ini melalui teknologi drive langsung dan kontrol proporsional listrik.
4.2 Desain Sistem Hidrolik Rotary Advanced
Ekskavator kelas atas modern semakin banyak menggunakan sistem slewing penginderaan beban berdasarkan motor A6ve, yang terutama terdiri dari:
·Pompa penginderaan beban: secara otomatis menyesuaikan output aliran sesuai permintaan
·Katup multi-arah proporsional: kontrol yang tepat atas arah dan kecepatan motor
·A6ve Electric Proportional Motor: Menanggapi Sinyal Listrik untuk Mencapai Perubahan Kecepatan Tanpa Langkah
·Kelompok katup anti-reverse: Hilangkan guncangan ayunan saat berhenti
·Katup penundaan rem: mengoordinasikan waktu pelepasan pengereman dan hidrolik
Saat sistem bekerja, sinyal pilot dari pegangan operasi ditransmisikan ke katup penginderaan beban dan motor A6VE melalui katup pilot ayunan dan katup antar-jemput. Kontrol proporsional perpindahan motor membuat kecepatan ayunan sesuai dengan perintah operasi, mencapai pengalaman kontrol "titik dan berhenti". Data uji menunjukkan bahwa sistem ini dapat membuat akurasi posisi ayunan excavator dalam ± 0,5 °, yang lebih dari 3 kali lebih tinggi dari sistem hidrolik.
4.3 Pemulihan Energi dan Peningkatan Efisiensi
Aplikasi inovatif lain dari motor A6ve dalam sistem ayunan adalah teknologi pemulihan energi kinetik. Ketika excavator berhenti berputar, energi kinetik inersia besar dari platform atas dapat dikonversi menjadi energi hidrolik oleh motor dan disimpan dalam akumulator. Motor piston aksial empat port yang baru dikembangkan Rexroth semakin mengoptimalkan proses ini:
·Perpendek rantai transfer energi: Kurangi kerugian dalam tautan konversi menengah
·Perluas zona efisiensi tinggi: Efisiensi yang beroperasi penuh dipertahankan di atas 85%
·Algoritma Kontrol Cerdas Terpadu: Secara Otomatis Cocokkan Waktu Daur Ulang Terbaik
Data lapangan menunjukkan bahwa sistem pemulihan energi yang dilengkapi dengan motor A6VE dapat mengurangi konsumsi energi keseluruhan excavator sebesar 12% -15%, dan efeknya sangat signifikan dalam kondisi rotasi yang sering.
5. Analisis Kasus Aplikasi Praktis
5.1 Proyek Transformasi Ekskavator Pertambangan Besar
Motor perjalanan asli Excavator Cat 349d di tambang batubara terbuka besar sering terlalu panas dan membutuhkan perombakan besar setiap rata-rata 3.000 jam. Setelah beralih ke model A6VE160HZ3/63W-Val2200B:
·Waktu kerja berkelanjutan diperpanjang hingga 8.000 jam tanpa perbaikan besar
·Kemampuan pendakian meningkat dari 30% menjadi 45%
·Biaya perawatan berkurang sebesar 60%
·18% peningkatan efisiensi bahan bakar
Perbaikan kunci meliputi:
1.Mengoptimalkan sirkuit oli hidrolik untuk mengurangi kehilangan tekanan
2.Pasang sistem pendingin sirkulasi eksternal
3.Gunakan oli hidrolik indeks viskositas tinggi
4.Menerapkan pemantauan kontaminasi minyak biasa
5.2 Tunnel Aplikasi Pendukung Mesin Bor
Dalam proyek terowongan kereta bawah tanah di Shanghai, Roadheader EBZ200H industri berat menggunakan A6VE107EP2/63W-VZL020FPB-SK Dual-Motor Drive Travel System, yang berkinerja baik:
·Kekuatan traksi mencapai 450kk, memenuhi persyaratan kondisi kerja hard rock
·Kisaran Kecepatan 0-15m/menit yang dapat disesuaikan tanpa langkah
·Kontrol anti-selip, operasi kemiringan yang aman dan andal
Aplikasi ini sepenuhnya menggunakan keunggulan kontrol proporsional listrik dari motor A6VE. Melalui integrasi mendalam dengan sistem Tunnel Boring Machine PLC, ia mencapai pencocokan otomatis kecepatan perjalanan dan kekuatan propulsi, sangat meningkatkan efisiensi penggalian terowongan.
5.3 Pengembangan generasi baru excavators cerdas
XE370DK Intelligent Excavator terbaru XCMG menggunakan motor variabel proporsional listrik A6VM55EP1/EP2 Rexroth untuk menggerakkan sistem SLEWING. Fitur inovatifnya meliputi:
·Fungsi kalibrasi otomatis: pembelajaran parameter hidrolik lengkap dengan satu klik
·Algoritma Kontrol Anti-Goyang: Mengurangi Garukan Beban Selama Operasi Pengangkatan
·Antarmuka Diagnostik Jarak Jauh: Pemantauan Real-Time Status Kesehatan Motor
·Pemeliharaan Prediktif: Peringatan Dini Kegagalan Berdasarkan Analisis Data Besar
Fitur -fitur cerdas ini menjadikan XE370DK sebagai produk benchmark industri dan memenangkan penghargaan Top50 Produk Top50 Top50 2024 China Machinery Top50.
6. Pemeliharaan dan Pemecahan Masalah
6.1 Poin Pemeliharaan Harian
Untuk memastikan operasi jangka panjang yang andal dari motor variabel piston aksial A6VE, spesifikasi pemeliharaan berikut harus diikuti secara ketat:
Pengelolaan minyak hidrolik
·Gunakan ISO VG46 atau VG68 Minyak Hidraulik Anti-Wear Dengan Indeks Viskositas Tidak Kurang dari 95
·Menjaga kebersihan minyak untuk ISO 4406 18/16/13 Standar
·Ganti oli hidrolik setiap 2000 jam atau setiap tahun (mana yang lebih dulu)
·Uji minyak secara teratur untuk keasaman, kontaminasi air dan partikel
Pemeliharaan filter
·Jika perbedaan tekanan filter pengisapan oli melebihi 0,3 bar, ganti segera
·Elemen filter tekanan tinggi harus diperiksa setiap 500 jam
·Elemen filter oli pengembalian memiliki indikator penyumbatan dan harus diganti dalam waktu 4 jam setelah alarm.
·Bersihkan bagian dalam rumah filter saat mengganti elemen filter
Inspeksi Bagian Mekanis
·Periksa suhu rumah motor setiap hari (tidak melebihi 90 ° C)
·Periksa torsi baut pemasangan setiap minggu (sesuai dengan nilai yang ditentukan pabrikan)
·Periksa bocor segel poros setiap bulan (sedikit kelembaban diizinkan tetapi tidak ada oli yang menetes)
·Tes Pressure Release Pressure Quarterly
6.2 Teknologi Diagnostik Profesional
Ketika motor A6ve gagal, metode diagnostik canggih berikut dapat digunakan untuk secara akurat menemukan kesalahan:
Analisis Spektrum Getaran
·Kumpulkan sinyal getaran shell dan analisis frekuensi karakteristik
·Kegagalan bantalan: Keluarga dan sideband yang harmonik muncul
·Pakaian Plunger: Peningkatan energi getaran dari urutan tertentu
·Kerusakan pada pelat katup: peningkatan komponen dampak frekuensi tinggi
Deteksi Pencitraan Termal
·Infrared Thermal Imager memindai distribusi suhu pada permukaan motor
·Kebocoran internal: area overheating lokal
·Pelumasan yang buruk: titik suhu tinggi yang tidak normal
·Kegagalan pendinginan: kenaikan suhu keseluruhan melebihi standar
Ferrografi minyak
·Deteksi morfologi dan komposisi partikel keausan dalam minyak
·Keausan normal: partikel seragam kecil
·Keausan abnormal: partikel seperti chip berukuran besar
·Keausan korosif: sejumlah besar partikel oksida
6.3 Poin -poin penting dari proses perbaikan
Tindakan pencegahan pembongkaran
1.Tandai semua lokasi pipa dan pemasangan
2.Membongkar koneksi flensa menggunakan alat khusus
3.Melindungi permukaan kawin presisi dari goresan
4.Atur bagian yang dibongkar secara berurutan
Standar Inspeksi Komponen Kunci
·Pasangan Plunger/Cylinder: Fit Clearance 0.015-0.025mm, ganti jika keluar dari toleransi
·Pelat Distribusi: Kerataan ≤ 0,005mm, goresan kecil dapat diperbaiki dengan menggiling
·Bantalan: Jika izin melebihi standar atau lubang terjadi, mereka harus diganti
·Segel: Semua bagian asli
Spesifikasi perakitan dan debugging
1.Semua bagian harus direndam dalam oli hidrolik sebelum perakitan
2.Kencangkan baut flensa secara bertahap
3.Run-in setelah 30 menit operasi tanpa beban
4.Secara bertahap tingkatkan beban ke tekanan pengenal
5.Menguji efisiensi volumetrik dan efisiensi torsi
7. Tren Pengembangan Teknologi Masa Depan
7.1 Kecerdasan dan Integrasi IoT
Motor A6ve generasi berikutnya akan sangat terintegrasi dengan teknologi Industrial Internet of Things (IIOT) untuk dicapai:
·Pemantauan Status Real-Time: Tekanan bawaan, suhu, sensor getaran
·Kemampuan Komputasi Edge: Pemrosesan Data Kinerja Lokal untuk Mengurangi Penundaan Transmisi
·Model Kembar Digital: Simulasi Virtual Memprediksi Hidup yang Tersisa
·Penyesuaian Parameter Jarak Jauh: Optimalisasi Online Parameter Kontrol
Perusahaan Cina telah meluncurkan prototipe motor pintar dengan antarmuka Canopen, yang dapat terhubung langsung ke sistem MES pabrik melalui protokol OPC UA untuk memberikan dukungan data untuk pemeliharaan prediktif.
7.2 Inovasi dalam meningkatkan efisiensi energi
Untuk memenuhi peraturan emisi karbon yang semakin ketat, seri A6VE mengembangkan sejumlah teknologi hemat energi:
·Tekanan Kontrol Adaptif: Sesuaikan Tekanan Sistem Secara Dinamis Menurut beban
·Bahan Gesekan Rendah: Pelapis Nano Mengurangi Kerugian Mekanik
·Manajemen termal yang efisien: Mengoptimalkan saluran oli internal untuk mengurangi kenaikan suhu
·Sistem Pemulihan Energi: Energi Pengereman Kinetik dikonversi menjadi penyimpanan energi hidrolik
Tes laboratorium telah menunjukkan bahwa inovasi ini dapat meningkatkan efisiensi motorik secara keseluruhan sebesar 5% -8%, mengurangi konsumsi bahan bakar sekitar 3.000 liter per tahun dalam kondisi penggalian yang khas.
7.3 Bahan Baru dan Teknologi Baru
Penerapan bahan canggih akan secara signifikan meningkatkan batas kinerja motor A6ve:
·Plunger Keramik: Resistensi keausan meningkat 10 kali, cocok untuk kondisi tekanan ultra-tinggi
·Cangkang komposit serat karbon: 30% lebih ringan dan lebih kuat
·Pelat katup cetak 3D: Saluran oli internal yang kompleks mengoptimalkan karakteristik aliran
·Lapisan Pelumasan Cerdas: Secara Otomatis Menyesuaikan Koefisien Gesekan Menurut Suhu
Pada saat yang sama, manufaktur pintar yang didorong oleh kembar digital akan mencapai:
·Verifikasi perakitan virtual memperpendek siklus pengembangan
·Produksi khusus yang disesuaikan, respons cepat terhadap kebutuhan khusus
·Penelusuran kualitas siklus hidup penuh untuk meningkatkan keandalan
8. Kesimpulan dan Rekomendasi
Motor variabel piston aksial seri A6VE telah menjadi solusi daya yang ideal untuk excavator crawler modern dengan desain sumbu cenderung inovatif, kontrol variabel yang tepat dan keandalan yang sangat baik. Kesimpulan berikut dapat diambil dari analisis dalam artikel ini:
1.Keuntungan teknis yang jelas: Dibandingkan dengan motor hidrolik tradisional, A6Ve memiliki keunggulan yang signifikan dalam kepadatan daya, akurasi kontrol dan efisiensi energi, dan sangat cocok untuk skenario aplikasi dengan kondisi kerja yang kompleks seperti excavator.
2.Kunci Pencocokan Sistem: Untuk sepenuhnya memanfaatkan kinerja A6VE, perlu untuk mengoptimalkan desain sistem hidrolik secara keseluruhan, termasuk konfigurasi sirkuit yang masuk akal, strategi kontrol yang tepat dan sistem penyaringan dan pendinginan lengkap.
3.Pemeliharaan Menentukan Kehidupan: Pemeliharaan rutin standar dan pemantauan kondisi profesional dapat secara signifikan memperpanjang umur layanan motor dan mengurangi total biaya kepemilikan (TCO).
4.Intelijen adalah masa depan: motor pintar dengan sensor dan kemampuan komunikasi terintegrasi akan menjadi standar industri, membawa perubahan revolusioner pada manajemen dan pemeliharaan peralatan.
Berdasarkan analisis di atas, saran berikut dibuat untuk produsen excavator dan pengguna akhir:
Rekomendasi untuk produsen
·Dalam pengembangan model baru, model kontrol proporsional listrik A6VE diberikan prioritas untuk meningkatkan kinerja kontrol
·Optimalkan desain yang cocok dari sistem hidrolik dan motor untuk memberikan permainan penuh pada keunggulan teknologi variabel
·Memperkuat desain manajemen termal untuk memastikan keandalan motor dalam kondisi kerja yang ekstrem
·Antarmuka IoT yang sudah dipasang sebelumnya untuk membuat kondisi operasi dan pemeliharaan yang cerdas
Rekomendasi untuk pengguna akhir
·Pilih penyedia layanan perbaikan bersertifikat pabrik untuk pekerjaan perbaikan
·Berinvestasi dalam peralatan analisis minyak dan mengimplementasikan pemeliharaan prediktif
·Pelatihan operator untuk menghindari kegagalan awal yang disebabkan oleh penggunaan yang tidak tepat
·Pertimbangkan solusi peningkatan efisiensi energi dan ganti peralatan lama dengan motor kontrol proporsional listrik
Seiring kemajuan elektrifikasi dan kecerdasan mesin konstruksi, motor variabel piston aksial seri A6ve akan terus memimpin inovasi teknologi, memberikan industri excavator dengan solusi listrik yang lebih efisien, lebih pintar, dan lebih ramah lingkungan, dan membantu konstruksi infrastruktur global mencapai ketinggian baru.
Pambuka: Peran Kritis Motor Piston Aksial dalam Mesin Konstruksi Modern
Dalam peralatan konstruksi modern, motor piston aksial berfungsi sebagai komponen inti dari sistem hidrolik, dengan kinerja mereka secara langsung mempengaruhi efisiensi dan keandalan mesin secara keseluruhan. The Rexroth A6VM series bent-axis variable displacement piston motors have become the preferred power transmission solution for heavy-duty equipment like rotary drilling rigs due to their outstanding technical characteristics and stable performanceArtikel ini memberikan analisis mendalam tentang keunggulan teknis motor piston aksial A6VM, solusi integrasi sistem, dan hasil aplikasi praktis di rig pengeboran rotary,menawarkan referensi teknis yang komprehensif untuk para profesional industri.
1. Karakteristik Operasional Rigs Rotary Pengeboran dan persyaratan sistem hidrolik
Sebagai peralatan penting dalam konstruksi fondasi, rig pengeboran berputar beroperasi di lingkungan yang keras dengan beban yang sangat bervariasi dan persyaratan yang menuntut responsif sistem tenaga.Kondisi kerja khusus ini menciptakan persyaratan inti berikut untuk sistem hidrolik:
· Kemampuan output torsi tinggi: Torsi tinggi yang stabil dan terus menerus diperlukan ketika mengebor melalui formasi keras
· Kontrol kecepatan yang tepat: Formasi geologi yang berbeda membutuhkan pencocokan kecepatan rotasi yang dioptimalkan untuk efisiensi pengeboran maksimum
· Keandalan yang luar biasa: Operasi stabil jangka panjang dalam kondisi getaran, kejut, dan kontaminasi debu
· Optimalisasi efisiensi energi: Mengurangi konsumsi bahan bakar dan meningkatkan efisiensi energi secara keseluruhan
Sebagai sumber daya utama untuk sistem putar dan pengangkatan rig pengeboran putar, parameter kinerja motor piston aksial secara langsung mempengaruhi kinerja operasi mesin.Rexroth A6VM seri bengkok sumbu variabel perpindahan motor piston merupakan solusi kinerja tinggi yang dirancang khusus untuk persyaratan yang menuntut ini.
2. Fitur teknis Rexroth A6VM Axial Piston Motors
2.1 Prinsip Desain Poros Bentong Inovatif
Seri A6VM menggunakan konfigurasi poros bengkok yang memberikan beberapa keuntungan dibandingkan dengan motor piston aksial tipe swashplate tradisional:
· Kapadatan daya yang lebih tinggi: Desain kompak memungkinkan perpindahan yang lebih besar dan output torsi
· Kehidupan bantalan yang lebih baik: Pengaturan bantalan yang dioptimalkan mengurangi beban radial, memperpanjang umur
· Efisiensi mekanik yang ditingkatkan: Pengurangan kerugian gesekan internal meningkatkan efisiensi konversi energi
Desain ini memungkinkan motor piston aksial untuk memberikan output torsi yang lebih besar dalam amplop yang sama, terutama cocok untuk aplikasi rig pengeboran putar terbatas ruang.
2.2 Teknologi Pengendalian Perpindahan Lanjutan
Seri A6VM menawarkan beberapa pilihan kontrol perpindahan termasuk kontrol hidrolik (HD), kontrol proporsional elektrohidrolik (EP), dan kontrol listrik langsung (DA),memenuhi berbagai persyaratan sistem rotary rig pengeboran:
· Kontrol HD: Pengaturan pergeseran terus menerus melalui sinyal hidrolik dengan respon cepat
· Pengendalian EP: Kontrol elektro proporsional memfasilitasi integrasi dengan sistem elektronik mesin untuk pengaturan cerdas
· Kontrol DA: Pengaturan listrik langsung memberikan presisi tinggi dan kemampuan pemantauan jarak jauh
Metode kontrol yang fleksibel ini memungkinkan motor piston aksial untuk secara tepat mencocokkan kebutuhan daya dalam kondisi pengeboran yang berbeda, mencapai efisiensi energi yang optimal.
2.3 Keuntungan dari Parameter Kinerja Utama
Motor piston aksial A6VM menunjukkan metrik kinerja yang luar biasa dalam aplikasi rig pengeboran putar:
· Tekanan operasi maksimum: Hingga 450 bar untuk aplikasi tugas berat
· Kecepatan maksimum: Beberapa model dapat mencapai 8.000 rpm untuk operasi kecepatan tinggi
· Efisiensi volumetrik: Hingga 96%, meminimalkan kerugian energi
· Tingkat kebisingan: Desain yang dioptimalkan secara signifikan mengurangi kebisingan operasi
Parameter kinerja ini memastikan pengoperasian motor piston aksial yang dapat diandalkan di bawah kondisi yang ketat dari operasi pengeboran putar.
3Solusi Integrasi Sistem A6VM Axial Piston Motors di Rotary Drilling Rigs
3.1 Aplikasi utama sistem winch
Dalam sistem derek utama mesin pengeboran putar, motor piston aksial A6VM menyediakan:
· Kemampuan mengangkat beban berat: Model perpindahan besar memberikan kekuatan tarik yang cukup
· Kontrol kecepatan yang tepat: Pengaturan perpindahan memungkinkan akselerasi dan perlambatan yang lancar
· Perlindungan keselamatan: Rem terintegrasi memastikan pegangan beban yang aman
Melalui pencocokan motor piston aksial yang dioptimalkan dengan pengurangan gigi, sistem mencapai kinerja pengangkatan yang ideal dan keseimbangan efisiensi energi.
3.2 Integrasi Sistem Slewing
Sistem putar pengeboran rotary impose persyaratan yang sangat ketat pada motor hidrolik.
· Kinerja yang lancar pada kecepatan rendah: Menghilangkan fenomena stick-slip untuk posisi yang tepat
· Tanggapan cepat: Memenuhi persyaratan penyelarasan pipa bor cepat
· Desain tahan kejut: Tahan terhadap perubahan beban mendadak saat pipa bor tersumbat
Desain kekakuan tinggi dan karakteristik kontrol yang dioptimalkan dari motor piston aksial memenuhi persyaratan ini dengan sempurna.
3.3 Solusi Penggerak Kelly
Sebagai komponen kerja inti dari rig pengeboran putar, drive kelly membutuhkan motor hidrolik dengan:
· Jangkauan kecepatan luas: Beradaptasi dengan kebutuhan pengeboran formasi yang berbeda
· Pengaturan daya konstan: Otomatis menyesuaikan kecepatan dan torsi dengan variasi beban
· Perlindungan atas beban: Mencegah kerusakan sistem dari penghalang bor bit
Karakteristik perpindahan variabel motor piston aksial A6VM membuat mereka ideal untuk aplikasi drive kelly.
4Keuntungan Efisiensi Energi dari A6VM Axial Piston Motors di Rotary Drilling Rigs
4.1 Teknologi Kontrol Sensing Load
Sistem yang menggabungkan motor piston aksial A6VM dengan pompa Rexroth load-sensing memungkinkan:
· Pasokan aliran berdasarkan permintaan: Hanya memberikan aliran dan tekanan yang sebenarnya diperlukan
· Kehilangan throttling yang dihilangkan: Menghilangkan limbah energi dari sistem kontrol katup konvensional
· Tanggapan cepat: Otomatis mencocokkan perubahan beban untuk meningkatkan efisiensi operasi
Metode kontrol canggih ini dapat mengurangi konsumsi energi sistem hidrolik sebesar 20-30% di rig pengeboran putar.
4.2 Aplikasi Teknologi Pemulihan Energi
Selama operasi menurunkan dan pengereman, motor piston aksial A6VM dapat beroperasi dalam mode pompa untuk mencapai:
· Potensi pemulihan energi: Mengubah energi menurunkan ke energi hidraulik yang tersimpan
· Penurunan panas pengereman: Meminimalkan kerugian energi dari pengereman gesekan konvensional
· Integrasi sistem sederhana: Mengurangi kebutuhan untuk komponen pendingin bantu
Aplikasi inovatif ini secara signifikan meningkatkan efisiensi pemanfaatan energi rig pengeboran putar.
5Studi Kasus Aplikasi Praktis
5.1 Aplikasi proyek pengeboran rotary rig besar
Pada model XR460 rotary drilling rig, motor piston aksial A6VM2000 yang menggerakkan sistem kelly mencapai:
· 15% peningkatan efisiensi pengeborandibandingkan dengan generasi sebelumnya
· 18% penghematan bahan bakardi bawah kondisi kerja yang komprehensif
· Verifikasi Keandalan: 2.000 jam operasi terus-menerus tanpa kegagalan
5.2 Aplikasi rig pengeboran putar menengah/kecil
Untuk rig pengeboran putar menengah/kecil dengan ruang terbatas, motor piston aksial A6VM1070 menyediakan:
· Instalasi yang kompak: 30% penghematan ruang
· Optimalisasi biaya: Mengurangi biaya sistem sambil mempertahankan kinerja
· Perbaikan mudah: Desain modular meminimalkan waktu perawatan
6Rekomendasi pemeliharaan dan pemecahan masalah
Untuk mempertahankan kinerja motor piston aksial A6VM yang optimal dalam aplikasi rig pengeboran putar:
· Analisis cairan secara teratur: Memantau tingkat kontaminasi dan kandungan air
· Penggantian filter: Ikuti interval pemeliharaan untuk filter tekanan tinggi
· Pemeriksaan segel: Mencegah kebocoran eksternal
· Pembersihan sistem: wajib setelah perbaikan besar
Panduan pemecahan masalah cepat untuk masalah umum:
· Torsi keluaran yang tidak cukup: Periksa tekanan sistem dan pengaturan perpindahan motor
· Kebisingan yang tidak normal: menyelidiki kontaminasi cairan dan kondisi bantalan
· Pemanasan berlebihan: Periksa sistem pendinginan dan viskositas cairan
7Tren Perkembangan Masa Depan dan Prospek Teknologi
Sebagai rig pengeboran putar berkembang menuju solusi cerdas dan ramah lingkungan, teknologi motor piston aksial A6VM akan terus berinovasi:
· Integrasi kontrol cerdas: Menggabungkan dengan teknologi IoT untuk pemantauan jarak jauh dan pemeliharaan prediktif
· Peningkatan bahan dan proses: Bahan baru lebih meningkatkan kepadatan daya dan umur layanan
· Optimasi efisiensi energi: Teknologi pemulihan dan penggunaan kembali energi generasi berikutnya
· Penyederhanaan sistem: Mengurangi jumlah komponen untuk meningkatkan keandalan
Sebagai komponen inti dari sistem hidrolik pengeboran putar, kemajuan teknologi motor piston aksial akan terus mendorong peningkatan kinerja mesin secara keseluruhan.
Kesimpulan: A6VM Axial Piston Motors Pilihan ideal untuk sistem hidrolik rotary rig pengeboran
Motor piston seri Rexroth A6VM dengan pergeseran sumbu lentur variabel telah menjadi solusi acuan untuk sistem hidrolik rotasi modern karena konsep desain inovatif mereka,parameter kinerja yang luar biasa, dan pilihan konfigurasi yang fleksibel.dan keandalan dengan sempurna memenuhi persyaratan yang menuntut dari berbagai kondisi pengeboran putarKarena industri mesin konstruksi terus menuntut efisiensi dan kinerja lingkungan yang lebih tinggi,A6VM motor piston aksial akan terus memimpin pengembangan rotary pengeboran rig teknologi hidrolik, menciptakan nilai yang lebih besar bagi pengguna.
Untuk perancang dan operator rig pengeboran putar, thoroughly understanding A6VM axial piston motors' technical characteristics and properly applying them in system integration will significantly improve equipment performance and market competitiveness, memberikan kinerja konstruksi yang superior dan manfaat ekonomi dalam proyek teknik fondasi.
Pambuka: Tantangan di Industri Aluminium Ekstrusi dan Solusi Hidraulik
Dalam industri pengolahan aluminium saat ini, teknologi ekstrusi sebagai metode produksi inti untuk profil aluminium menempatkan tuntutan yang sangat tinggi pada stabilitas sistem hidrolik dan efisiensi energi. Aluminum extrusion presses must withstand extremely high pressures (typically 25-35MPa) while requiring precise control of extrusion speed and pressure to ensure product quality and production efficiencyDalam konteks ini,Rexroth A4VSO seri piston aksial pompa perpindahan variabel telah menjadi pilihan yang ideal untuk sistem hidrolik di mesin percetakan aluminium karena kinerja yang luar biasa.
Sebagai teknologi inti dari sistem hidrolik modern, kemampuan kontrol variabel pompa piston aksial, kemampuan beradaptasi tekanan tinggi,dan efisiensi energi secara langsung menentukan kinerja keseluruhan pers ekstrusiArtikel ini akan mengeksplorasi secara mendalam bagaimana Rexroth A4VSO pompa piston aksial perpindahan variabel memberikan solusi hidrolik yang efisien dan dapat diandalkan untuk percetakan ekstrusi aluminium.
Keuntungan Teknis Pompa Variabel Displacement Piston Axial Rexroth A4VSO
1Prinsip Desain Swashplate Lanjutan
Seri Rexroth A4VSO memanfaatkan desain swashplate klasik dari pompa piston aksial, mencapai penyesuaian perpindahan yang bervariasi tanpa batas dengan mengubah sudut swashplate.Desain ini memungkinkan pompa untuk secara otomatis menyesuaikan aliran output di bawah kondisi operasi yang berbeda, memenuhi kebutuhan tekanan yang bervariasi selama proses ekstrusi aluminium. Dibandingkan dengan pompa perpindahan tetap tradisional, metode kontrol variabel ini secara signifikan mengurangi kerugian energi,mewujudkan konsep penghematan energi dari "suplai minyak sesuai permintaan". "
2.Kinerja dan Ketahanan Tekanan Tinggi
Pompa piston aksial A4VSO dapat beroperasi pada tekanan maksimum hingga 400 bar, dengan tekanan kerja terus menerus mencapai 350 bar, sepenuhnya memenuhi permintaan tekanan tinggi mesin percetakan ekstrusi aluminium.Komponen utamanya menggunakan bahan paduan khusus dan proses pemesinan presisi, dikombinasikan dengan desain keseimbangan hidraulik yang dioptimalkan, memastikan operasi stabil jangka panjang dalam kondisi tekanan tinggi.Data lapangan menunjukkan bahwa dalam kondisi operasi industri ekstrusi aluminium yang khas, Pompa A4VSO mencapai waktu rata-rata antara kegagalan melebihi 20.000 jam.
3. Karakteristik kontrol aliran yang tepat
Proses ekstrusi aluminium memiliki persyaratan ketat untuk kontrol kecepatan, terutama dalam produksi profil presisi.Pompa piston aksial A4VSO dengan pergeseran variabel dilengkapi dengan pengontrol proporsional elektro-hidraulik respon tinggi, mencapai akurasi regulasi aliran ± 0,5%, memungkinkan kontrol yang tepat dari kecepatan ekstrusi.mengurangi cacat produk secara efektif.
Solusi Integrasi Sistem Pompa Piston Aksial A4VSO di Percetakan Ekstrusi Aluminium
1. Konfigurasi Sistem Pompa Utama
Dalam sistem hidrolik khas untuk mesin percetakan ekstrusi aluminium, beberapa pompa piston aksial A4VSO biasanya dikonfigurasi secara paralel.
· Pompa kerja utama: 1-2 pompa seri A4VSO 250 atau 355 yang menyediakan daya utama untuk proses ekstrusi
· Pompa sistem bantu: Pompa A4VSO perpindahan yang lebih kecil yang bertanggung jawab untuk tindakan bantu seperti mengikat mati dan gerakan kontainer
· Pompa pengembalian cepat: Pompa piston aksial bertekanan tinggi khusus untuk pengembalian ram yang cepat
Konfigurasi modular ini dapat disesuaikan secara fleksibel untuk mesin percetakan bertonase yang berbeda (dari 1000 hingga 10000 ton), mencapai rasio efisiensi energi yang optimal.
2. Integrasi Sistem Kontrol Cerdas
Mesin percetakan ekstrusi aluminium modern biasanya menggunakan PLC atau pengontrol khusus untuk produksi otomatis.
· Menerima perintah kecepatan melalui bus industri standar (seperti Profibus, EtherCAT)
· Menyediakan umpan balik waktu nyata dari parameter operasi seperti tekanan dan aliran
· Mendukung pemantauan jarak jauh dan fungsi diagnostik
Sistem kontrol cerdas dapat secara otomatis menyesuaikan output pompa sesuai dengan kurva proses ekstrusi, mencapai optimalisasi parameter proses.
3. Desain Sirkuit hemat energi
Mengingat karakteristik operasi intermiten mesin percetakan ekstrusi aluminium, pompa piston aksial A4VSO dengan pergeseran variabel dapat dikonfigurasi dengan berbagai solusi penghematan energi:
· Kontrol penginderaan beban: Otomatis menyesuaikan daya keluar sesuai dengan permintaan beban aktual
· Kontrol tekanan konstan: Mengurangi aliran selama fase menahan tekanan untuk meminimalkan kerugian lebihan
· Penggerak frekuensi variabel: Bekerja dengan motor frekuensi variabel untuk pengaturan penghematan energi jangkauan yang lebih luas
Aplikasi lapangan menunjukkan bahwa sistem penghematan energi menggunakan pompa piston aksial A4VSO dapat mencapai penghematan energi 30%-50% dibandingkan dengan solusi tradisional,keuntungan yang sangat berharga mengingat meningkatnya biaya energi.
Studi Kasus Aplikasi Praktis
Kasus 1: Proyek Retrofit Press Ekstrusi Profil Aluminium 3500 Ton
Sebuah perusahaan aluminium di Shandong meningkatkan sistem hidrolik dari sebuah pers 3500-ton lama, menggantikan sistem pompa perpindahan tetap asli dengan 2 pompa perpindahan variabel piston aksial A4VSO 250.Hasil setelah modifikasi:
· Konsumsi energi berkurang sebesar 42%, menghemat sekitar ¥ 850.000 per tahun dalam biaya listrik
· Keakuratan kontrol kecepatan ekstrusi meningkat menjadi ± 1%, dengan tingkat kualifikasi produk meningkat sebesar 5%
· Sistem kebisingan berkurang 15dB, secara signifikan meningkatkan lingkungan kerja
Kasus 2: Proyek Press Extrusion Berat 5000 Ton Baru
Sebuah produsen aluminium besar di Guangdong mendirikan jalur produksi baru dengan sistem hidrolik sepenuhnya menggunakan solusi pompa piston aksial Rexroth A4VSO.
· Pompa utama menggunakan pompa piston aksial tekanan tinggi A4VSO 355 dengan tekanan puncak mencapai 350 bar
· Dilengkapi dengan sistem kontrol sensing beban cerdas untuk penyesuaian proses sepenuhnya otomatis
· Fungsi pemantauan jarak jauh terintegrasi yang mendukung pemeliharaan prediktif
Setelah mulai beroperasi, efisiensi peralatan secara keseluruhan (OEE) mencapai 92%, jauh melebihi rata-rata industri.
Panduan pemeliharaan dan pemecahan masalah
1. Titik pemeliharaan rutin
Untuk memastikan operasi stabil jangka panjang dari pompa piston aksial A4VSO dengan perpindahan variabel di mesin percetakan ekstrusi aluminium, langkah-langkah pemeliharaan yang direkomendasikan meliputi:
· Pengelolaan cairan: Pengujian rutin kebersihan minyak (target NAS Class 7), kandungan air (< 0,1%) dan jumlah asam
· Penggantian filter: Ganti filter tekanan tinggi setiap 2000 jam operasi atau ketika terjadi alarm tekanan diferensial
· Pemeriksaan pengikat: Pemeriksaan bulanan baut pemasangan pompa dan kedapatan sambungan pipa
·
2. Diagnosis Kesalahan Umum
Kegagalan tipikal dari pompa piston aksial di mesin percetakan dan larutan ekstrusi aluminium:
Gejala
Mungkin Penyebabnya
Solusi
Aliran output yang tidak cukup
Mekanisme penyesuaian swashplate melekat, tekanan kontrol yang tidak cukup
Periksa sirkuit kontrol, mekanisme pengaturan bersih
Kebisingan yang tidak normal
Kavitasi, kerusakan bantalan, kontaminasi cairan
Periksa kondisi hisap, ganti bantalan atau cairan
Fluktuasi tekanan
Pemblokiran lubang peredam, kegagalan katup kontrol
Bersihkan lubang peredam, klep kontrol perbaikan
3.Rekomendasi Perbaikan dan Renovasi
Pompa piston aksial A4VSO harus menjalani inspeksi profesional setelah 20.000 jam operasi, termasuk:
· Penggantian semua segel dan bagian-bagian keausan
· Pemeriksaan keausan pada pelat katup dan kumpulan piston
· Pengkalibrasi kembali mekanisme kontrol
Renovasi profesional dapat memulihkan kinerja pompa hingga lebih dari 90% unit baru hanya dengan biaya 40%-60% dari biaya pompa baru.
Tren Industri dan Evolusi Teknologi Pompa A4VSO
1. Arah Pembangunan Teknologi di Industri Aluminium Ekstrusi
Dengan meningkatnya permintaan untuk profil aluminium ringan di industri seperti kendaraan energi baru dan transportasi kereta api, teknologi ekstrusi menunjukkan tren berikut:
· Persyaratan yang lebih tinggi untuk kecepatan dan presisi ekstrusi
· Permintaan untuk mesin percetakan dengan kapasitas lebih besar (lebih dari 10.000 ton)
· Pemasaran mode produksi digital yang cerdas
· Efisiensi energi dan standar lingkungan yang lebih ketat
Tren ini menempatkan tuntutan yang lebih tinggi pada sistem hidrolik, terutama teknologi pompa piston aksial.
2Inovasi Teknologi dalam Seri Rexroth A4VSO
Untuk beradaptasi dengan perkembangan industri, Rexroth terus-menerus mengoptimalkan pompa piston aksial A4VSO dengan pergeseran variabel:
· Peningkatan material: Menggunakan bahan baru yang tahan aus untuk memperpanjang umur komponen kritis
· Optimasi kontrol: Mengembangkan versi kontrol digital yang lebih cepat dan lebih tepat
· Peningkatan efisiensi energi: Mengurangi kerugian internal melalui optimasi dinamika fluida
· Konektivitas cerdas: Fungsi pemantauan kondisi dan pemeliharaan prediktif yang ditingkatkan
Pompa A4VSO generasi terbaru telah mencapai efisiensi puncak 95%, dengan kinerja yang lebih baik dalam aplikasi ekstrusi aluminium.
Kesimpulan: Mengapa Memilih Pompa Piston Aksial Rexroth A4VSO untuk Percetakan Aluminium?
Berdasarkan analisis di atas, pompa piston aksial Rexroth A4VSO dengan pergeseran variabel telah menjadi pilihan yang disukai untuk sistem hidrolik di mesin percetakan ekstrusi aluminium karena:
· Kinerja tekanan tinggi yang luar biasa: Dirancang khusus untuk aplikasi tekanan tinggi seperti ekstrusi aluminium, memastikan keandalan sistem
· Kontrol aliran yang tepat: Memenuhi persyaratan kontrol kecepatan yang ketat untuk proses ekstrusi presisi
· Penghematan energi yang signifikan: Teknologi variabel canggih mengurangi biaya operasi secara substansial
· Masa pakai panjang: Bahan-bahan premium dan manufaktur presisi memastikan operasi stabil jangka panjang
· Layanan dukungan yang komprehensif: Jaringan layanan global menyediakan dukungan teknis yang tepat waktu
Untuk perusahaan ekstrusi aluminium modern mengejar efisiensi tinggi, kualitas, dan biaya rendah,mengadopsi solusi hidrolik dengan Rexroth A4VSO piston aksial pompa perpindahan variabel adalah tidak diragukan lagi pilihan yang bijaksanaDengan kemajuan teknologi yang berkelanjutan, produk pompa piston aksial yang matang dan andal ini akan terus menciptakan nilai yang lebih besar untuk industri ekstrusi aluminium.
1. Pendahuluan: Persyaratan Inti Sistem Hidraulik TBM
Dalam konstruksi terowongan modern, mesin pengeboran terowongan (TBM) berfungsi sebagai peralatan penting yang kinerjanya secara langsung menentukan efisiensi dan kualitas proyek.berfungsi sebagai "hati" dari TBM, kekuatan fungsi inti termasuk dorongan, cutterhead drive, dan ereksi segmen.Rexroth A4VSG seri piston aksial pompa perpindahan variabel telah menjadi sumber daya hidrolik yang disukai untuk produsen TBM global karena kinerja yang luar biasa dan keandalan.
Sejak dikembangkan pada pertengahan abad ke-20, teknologi pompa piston aksial telah menjadi komponen kunci yang tak tergantikan dalam sistem hidrolik bertekanan tinggi.Dibandingkan dengan pompa gigi tradisional dan pompa bilah, pompa piston aksial dengan pergeseran variabel menawarkan keuntungan yang signifikan termasuk tekanan kerja yang tinggi, efisiensi volumetrik,dan rentang penyesuaian aliran yang luas membuat mereka sangat cocok untuk aplikasi TBM yang menuntut.
2. Karakteristik Teknis Rexroth A4VSG Axial Piston Variable Displacement Pumps
2.1 Konsep desain inovatif
Seri Rexroth A4VSG memiliki desain pergeseran piston aksial tipe swashplate yang mencapai penyesuaian pergeseran tanpa langkah dengan mengubah sudut swashplate.Desain ini memungkinkan pompa untuk secara otomatis menyesuaikan aliran output sesuai dengan permintaan sistem sambil mempertahankan kecepatan rotasi konstanUntuk peralatan seperti TBM dengan beban yang sangat bervariasi,karakteristik ini dari piston aksial pompa perpindahan variabel secara signifikan meningkatkan efisiensi pemanfaatan energi.
2.2 Parameter Kinerja Utama
· Kisaran tekanan kerja: Maksimum 400 bar, operasi terus menerus pada 350 bar, memenuhi persyaratan hidrolik tekanan tinggi dari TBM
· Jangkauan pergeseran: 28-1000 ml/rev, mencakup kebutuhan daya untuk berbagai spesifikasi TBM
· Efisiensi volumetrik: Hingga 98%, meminimalkan kerugian energi
· Kontrol kebisingan: Desain piston dan slipper yang dioptimalkan menjaga kebisingan operasi di bawah 80 dB
2.3 Desain Peningkatan Keandalan
Mengatasi kebutuhan untuk operasi terus menerus di TBM, pompa piston aksial A4VSG menggabungkan beberapa teknologi peningkatan keandalan:
· Rumah besi cor nodular kekuatan tinggi dengan benturan dan resistensi getaran yang sangat baik
· Piston berlapis krom keras dan lubang silinder yang diolah khusus untuk ketahanan haus yang superior
· Pengaturan bantalan yang dioptimalkan memperpanjang umur layanan
· Antarmuka sensor suhu dan tekanan terintegrasi untuk pemantauan kondisi
3. Arsitektur Sistem Hidraulik TBM dan Posisi Aplikasi A4VSG
3.1 Komposisi sistem hidrolik TBM yang khas
Sistem hidrolik TBM modern biasanya terdiri dari subsistem berikut:
· Sistem dorongan utama: Menyediakan kekuatan propulsi ke depan
· Sistem penggerak cutterhead: Menghidupkan roda pemotong berputar
· Segmen sistem pemasangan: Mengontrol tepat manipulator pemasangan segmen
· Sistem Bantuan: Termasuk perekat, pengangkutan lumpur dan fungsi pendukung lainnya
Di antara subsistem ini, pompa piston aksial dengan perpindahan variabel terutama melayani sistem dorongan utama dan penggerak cutterhead yang memiliki permintaan daya tertinggi.
3.2 Solusi konfigurasi A4VSG khas untuk TBM
Solusi konfigurasi untuk pompa piston aksial A4VSG bervariasi sesuai dengan diameter TBM dan kondisi geologi:
Aku tidak tahu.Larutan TBM berdiameter kecil/sedang (di bawah φ6m):
· Sistem dorongan utama: 2 × A4VSG 250 pompa piston aksial dengan kontrol penginderaan beban
· Cutterhead drive: 1 × A4VSG 500 pompa piston aksial dengan kontrol daya konstan
· Total daya: Sekitar 500-800 kW
Aku tidak tahu.Larutan TBM berdiameter besar (di atas φ6m):
· Sistem dorongan utama: 4 × A4VSG 355 pompa piston aksial dengan kontrol tekanan zona
· Penggerak cutterhead: 2 × A4VSG 750 pompa piston aksial dengan frekuensi variabel + kontrol senyawa daya konstan
· Kekuatan total: 1200-2000 kW
4Keuntungan Teknis Utama Pompa Piston Aksial A4VSG di TBM
4.1 Kontrol kekuatan dorongan yang tepat
Propulsi TBM membutuhkan penyesuaian waktu nyata kekuatan dorongan dan kecepatan sesuai dengan kondisi geologi.Pompa piston aksial A4VSG yang dilengkapi dengan kontrol proporsional elektronik (kontrol HD) atau kontrol penginderaan beban (kontrol DA) memungkinkan:
· Keakuratan kecepatan propulsi hingga 0,1 mm/s
· Penyesuaian tekanan independen untuk beberapa kelompok silinder
· Koreksi penyimpangan otomatis untuk menjaga presisi sumbu terowongan
4.2 Pencocokan Daya yang Efisien
Sistem pompa perpindahan tetap tradisional membuang energi yang signifikan selama operasi TBM beban rendah.Pompa piston aksial A4VSG dengan pergeseran variabel dicapai melalui kontrol daya konstan atau kontrol penginderaan beban:
· Lebih dari 30% penghematan energi
· Menurunkan kenaikan suhu minyak hidrolik, memperpanjang masa pakai cairan
· Mengurangi beban sistem pendingin
4.3 Kemampuan beradaptasi dengan geologi yang kompleks
Untuk kondisi geologi yang berbeda (tanah lunak, kerikil, batu, dll.), Pompa piston aksial A4VSG dapat menyesuaikan parameter operasi dengan cepat:
· Lapisan tanah lunak: Tekanan rendah, mode aliran tinggi
· Strata batuan keras: Tekanan tinggi, aliran rendah
· Strata campuran: Otomatis beralih modus
5Teknologi Kontrol Cerdas untuk A4VSGPompa piston aksial
5.1 Integrasi Sistem Kontrol Elektronik
Pompa piston aksial A4VSG modern dapat mengintegrasikan beberapa opsi kontrol elektronik:
· Kontrol solenoid proporsional: Memungkinkan penyesuaian perpindahan yang tepat
· Antarmuka bus CAN: Sambungan lancar dengan sistem kontrol utama TBM
· Antarmuka pemantauan kondisi: Umpan balik waktu nyata dari parameter operasi pompa
5.2 Fungsi Diagnosis Kesalahan Cerdas
Dengan memantau parameter utama pompa piston aksial, peringatan kesalahan dini dapat dicapai:
· Sensor getaran mendeteksi kondisi bantalan
· Analisis tekanan pulsa mengidentifikasi keausan piston
· Pemantauan suhu memprediksi umur segel
5.3 Aplikasi Teknologi Kembar Digital
Membandingkan data operasi pompa piston aksial A4VSG dengan model digital memungkinkan:
· Prediksi tren penurunan kinerja
· Penilaian sisa kehidupan
· Penentuan waktu pemeliharaan yang optimal
6. Kasus Aplikasi Teknik Tipikal
6.1 Kasus 1: Proyek Terowongan Metro Perkotaan
Parameter proyek:
· Diameter TBM: 6,28 m
· Panjang terowongan: 3,2 km
Kondisi geologi: Pergantian lapisan tanah lunak dan kerikil
Konfigurasi sistem hidrolik:
· Dorongan utama: 3 × A4VSG 355 pompa piston aksial
· Penggerak cutterhead: 2 × A4VSG 500 pompa piston aksial
Hasil operasi:
· Tingkat rata-rata uang muka mencapai 12 m/hari
· Tidak ada kegagalan sistem hidrolik
· 28% penghematan energi dibandingkan dengan sistem konvensional
6.2 Kasus 2: Proyek Terowongan Sungai
Tantangan proyek:
· Tekanan air tinggi (0,6 MPa)
· Pengeboran terowongan jarak jauh (5,8 km)
· Geologi yang kompleks (tanah lunak, zona retakan batuan)
Solusi:
· Desain redundant menggunakan pompa piston aksial A4VSG
· Konfigurasi sistem kompensasi tekanan cerdas
· Pelaksanaan pemantauan kondisi jarak jauh
Prestasi proyek:
· Menetapkan rekor awal bulanan 456 meter
· Keandalan sistem hidrolik mencapai 99,98%
· Menerima penghargaan inovasi teknologi pemilik
7. Panduan pemeliharaan dan pemecahan masalah
7.1 Titik pemeliharaan rutin
Untuk memastikan kinerja pompa piston aksial A4VSG yang optimal dalam aplikasi TBM:
· Periksa kebersihan cairan setiap 500 jam (ISO 4406 18/16/13)
· Periksa filter hisap pompa setiap 1000 jam
· Uji efisiensi volumetrik pompa setiap 2000 jam
· Periksa secara teratur keselarasan kopling dan getaran pipa
7.2 Penyelesaian Masalah Umum
Aku tidak tahu.Masalah 1: Aliran output yang tidak cukupAku tidak tahu.
Penyebab yang mungkin:
· Mekanisme penyesuaian swashplate melekat
· Tekanan kontrol yang tidak cukup
· Pakaian piston
Solusi:
· Periksa tekanan sirkuit kontrol
· Uji kebebasan gerakan swashplate
· Mengukur jarak bebas piston/blok silinder
Aku tidak tahu.Masalah 2: Kebisingan yang tidak normalAku tidak tahu.
Penyebab yang mungkin:
· Kavitasi karena hisap yang tidak cukup
· Mempunyai kerusakan
· Pakaian slipper piston
Solusi:
· Periksa filter hisap
· Spektrum getaran monitor bantalan
· Pisahkan untuk memeriksa pasangan gesekan kritis
8. Tren Pembangunan Masa Depan dan Prospek Teknologi
8.1 Arah Pengembangan Teknologi Pompa Piston Aksial
· Tekanan nominal yang lebih tinggi: Tujuan operasi 450 bar terus menerus
· Kontrol adaptif cerdas: Optimasi parameter belajar sendiri berdasarkan kondisi operasi
· Aplikasi bahan baru: Piston keramik, bantalan komposit, dll.
· Desain yang lebih kompak: 30% kepadatan daya yang lebih tinggi
8.2 Inovasi Sistem Hidraulik TBM
· Sistem tenaga hibrida: Pompa piston aksial gabungan dan drive silinder listrik
· Teknologi pemulihan energi: Menggunakan A4VSG dalam mode motor untuk memulihkan energi pengereman
· Sistem elektro-hidraulik lengkap: Menghilangkan hidraulik pilot dengan kontrol elektronik lengkap
9Kesimpulan
Rexroth A4VSG pompa piston aksial pergeseran variabel telah menjadi komponen daya inti dalam sistem hidrolik TBM modern karena efisiensi tekanan tinggi, kontrol cerdas,dan daya tahan yang handalMelalui desain yang dioptimalkan dan aplikasi teknologi kontrol cerdas,A4VSG tidak hanya memenuhi persyaratan operasional TBM yang ketat tetapi juga menunjukkan kinerja yang luar biasa dalam penghematan energi dan pemeliharaan cerdas.
Seiring pembangunan terowongan berkembang menuju proyek yang lebih dalam, lebih panjang, dan lebih kompleks secara geologis,teknologi pompa piston aksial akan terus berinovasi untuk menyediakan TBM dengan solusi daya yang lebih kuat dan cerdasSebagai pemimpin global dalam teknologi hidrolik, Rexroth tetap berkomitmen untuk memajukan pengembangan pompa piston aksial, mendorong sistem hidrolik TBM menuju efisiensi yang lebih tinggi, kecerdasan,dan keberlanjutan lingkungan.
